Palletstoppers

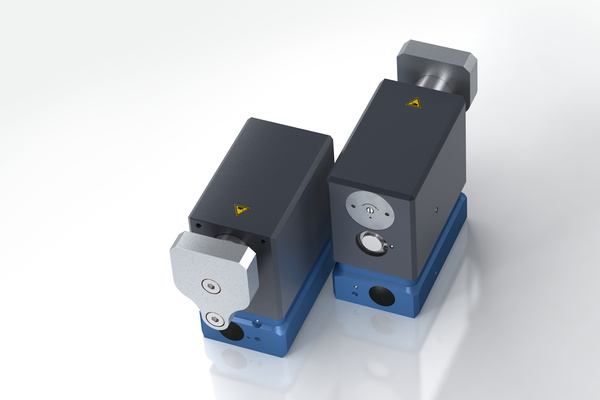

P-P90

Dempen van kleinere en middelzware werkstukdragers met gewichten tussen 5 en 90 kg

Pneumatisch, enkelwerkend
Detectie elektronisch of inductief
Stuwlast 5 kg tot 90 kg

Deze pneumatisch werkende ACE dempingsmodules stoppen massa’s van 5 tot 90 kg op betrouwbare wijze. Ze worden gebruikt bij palletomloopsystemen, in het bijzonder bij de transfer van gevoelige producten.

De afzonderlijk werkende dempingselementen stoppen, scheiden en dempen werkstukdragers tegen de daarvoor gedefinieerde aanslagplaat of direct op het werkstuk. Bovendien kunnen ze bijv. ook op persluchtcilinders voor het positioneren worden gebruikt.

De ACE dempingsmodules vangen de aankomende werkstukdragers schokvrij op tot aan de eindpositie. Daardoor zorgen ze voor een optimale positiestabiliteit van de werkstukken, waarbij de aanslag zonder tegenkracht in de eindpositie blijft. Op deze manier vindt er een uiterst nauwkeurige positionering van werkstukdragers, zonder extra indexeren plaats. De pneumatische demping kan traploos aan het gewicht van de werkstukdragers worden aangepast.

Het toebehoren voor deze types kan vrij gekozen worden, waarbij de keuze tussen inductieve en elektronische opvraagmogelijkheid aan de klant is.

Technische gegevens

Stuwlast 5 kg tot 90 kg

Vrijgave pneumatisch

Demping pneumatisch

Functie enkelwerkend

Opvraag elektronisch of inductief

Zuigergeleiding Aan slijtage onderhevige verdraaiborging door dubbele geleiding

Instelling Instelbaar

Vrijgaveslag 9 mm

Botssnelheid 6 m/min tot 50 m/min

Materiaal aanslag: staal blauw gepassiveerd, gehard; behuizing: aluminium hard geanodiseerd; zuigerstang: roestvrij staal, gehard, geschuurd

Drukmedium gedroogde, gefilterde lucht

Toegestane temperatuurbereik -20 °C tot +80 °C

Toepassingsgebieden uiteenlopende transfersystemen, automobiel- en toeleveringsindustrie, levensmiddelenindustrie, verpakkingsindustrie, fotovoltaïsche en halfgeleiderindustrie, e.v.a. bereiken

Opmerking

aanslag: staal blauw gepassiveerd, gehard; behuizing: aluminium hard geanodiseerd; zuigerstang: roestvrij staal, gehard, geschuurd

Bevestigingen

persluchtaansluiting M5

Op aanvraag

Verschillende varianten leverbaar

×
