Rotatieremmen

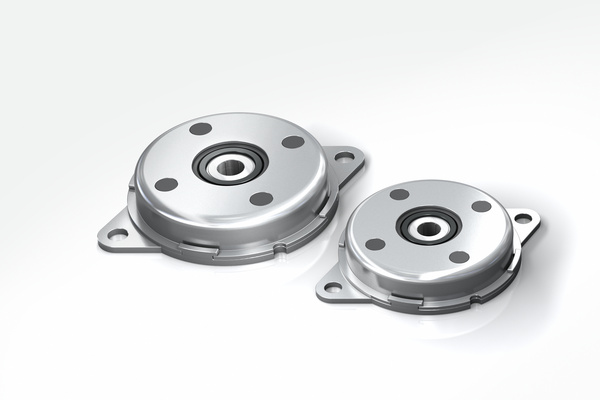

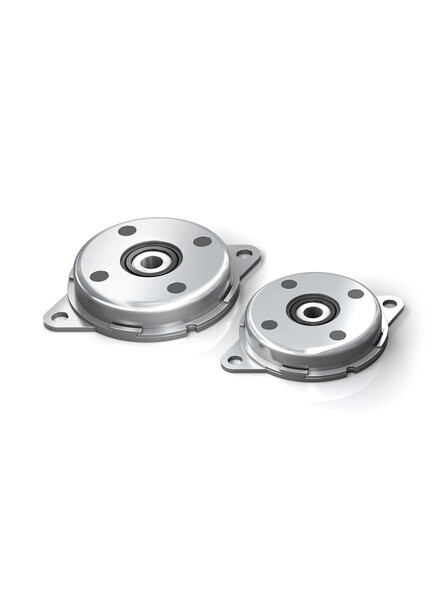

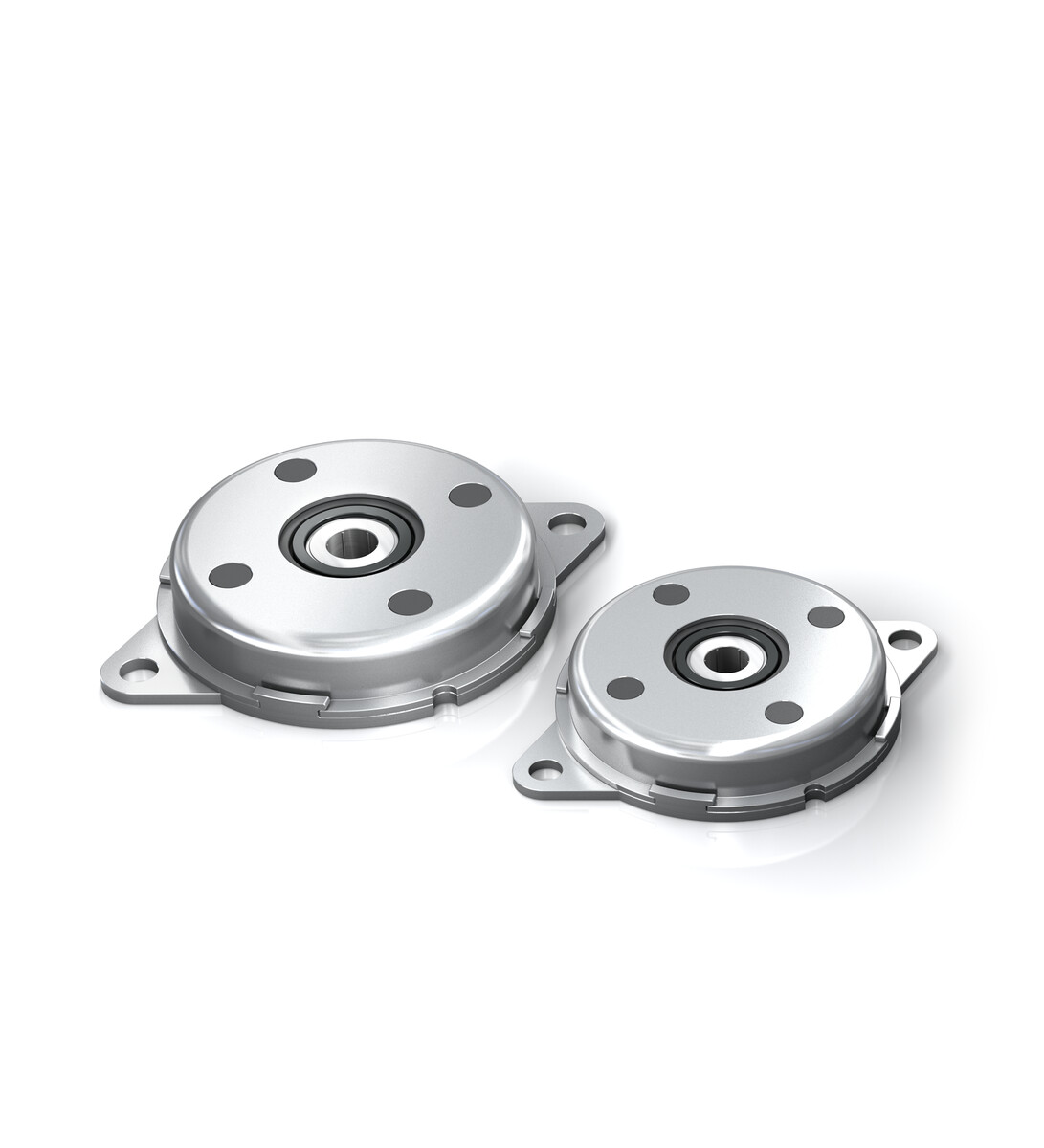

FDN

De platte schijfrem voor één draairichting

Continu draaiend
Remmoment 2 Nm tot 11 Nm

De remrichting van de platte en sterke rotatierem FDN met stalen behuizing kan rechts- of linksdraaiend zijn. De rem kan direct in het draaipunt remmen. ACE rotatieremmen zijn onderhoudsvrij en montageklaar.

Technische gegevens

Remmoment 2 Nm tot 11 Nm

Remrichting rechts of links

Bouwgrootte Ø 47 mm tot 70 mm

Toerental max. 50 t/min

Levensduur 50.000 cycli (1 cyclus = 360° links, 360° rechts), daarna nog minstens 80 % van de oorspronkelijke remmoment. Levensduur kan, afhankelijk van de toepassing, aanzienlijk hoger of lager zijn.

Toegestane temperatuurbereik -10 °C tot +60 °C

Materiaal behuizing: staal; asopname: nylon met vrijloop van metaal

Inbouwpositie willekeurig

Informatie over de as FDN-47: Ø 6 +0 / -0,03
FDN-57 tot FDN-70: Ø 10 +0 / -0,03
hardheid> HRC55, ruwheid RZ < 1µm

Montageinstructie

De as tegen de remrichting draaien om de vrijloophouder niet te beschadigen. Via de as mogen geen axiale of radiale krachten worden toegevoerd.

Veiligheidsinstructie

rotatieremmen niet als lager gebruiken. Externe geleiding of lager toepassen.

Op aanvraag

Speciale olie leverbaar.

Toepassingsvoorbeelden

FDN - Bescherming van afzuigkappen
FDN - Bescherming van afzuigkappen
Voor een ergonomisch gebruik kunnen moderne afzuigkappen met een motor omhoog en weer omlaag worden bewogen. Bij het omlaag bewegen kan een wisselende belasting door het terugvoeren van de stroom naar de spanningsbron tot gevolg hebben dat de afzuigkap onherstelbaar defect raakt. Een van de functies van de rotatieremmen van het type FDN-63-R van ACE is dit te voorkomen. Daarnaast zijn deze ...

Toepassingsgebieden

  • kappen
  • kleppen
  • machinebehuizingen
  • transportinstallaties
  • schakelkasten
  • meubelindustrie
  • heftoepassingen
  • montageplaatsen
  • voertuigtechniek
  • klepelementen
ACE industrie-gasdrukveren worden bij voorkeur in industriële toepassingen, in de machinebouw, de medische techniek en de elektronica-, automobiel- en meubelindustrie gebruikt.
×
