Rotatieremmen

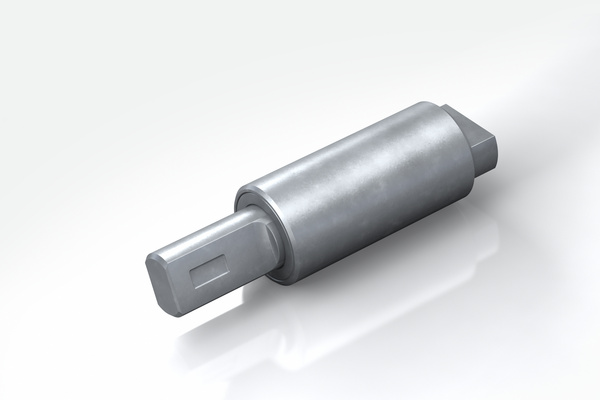

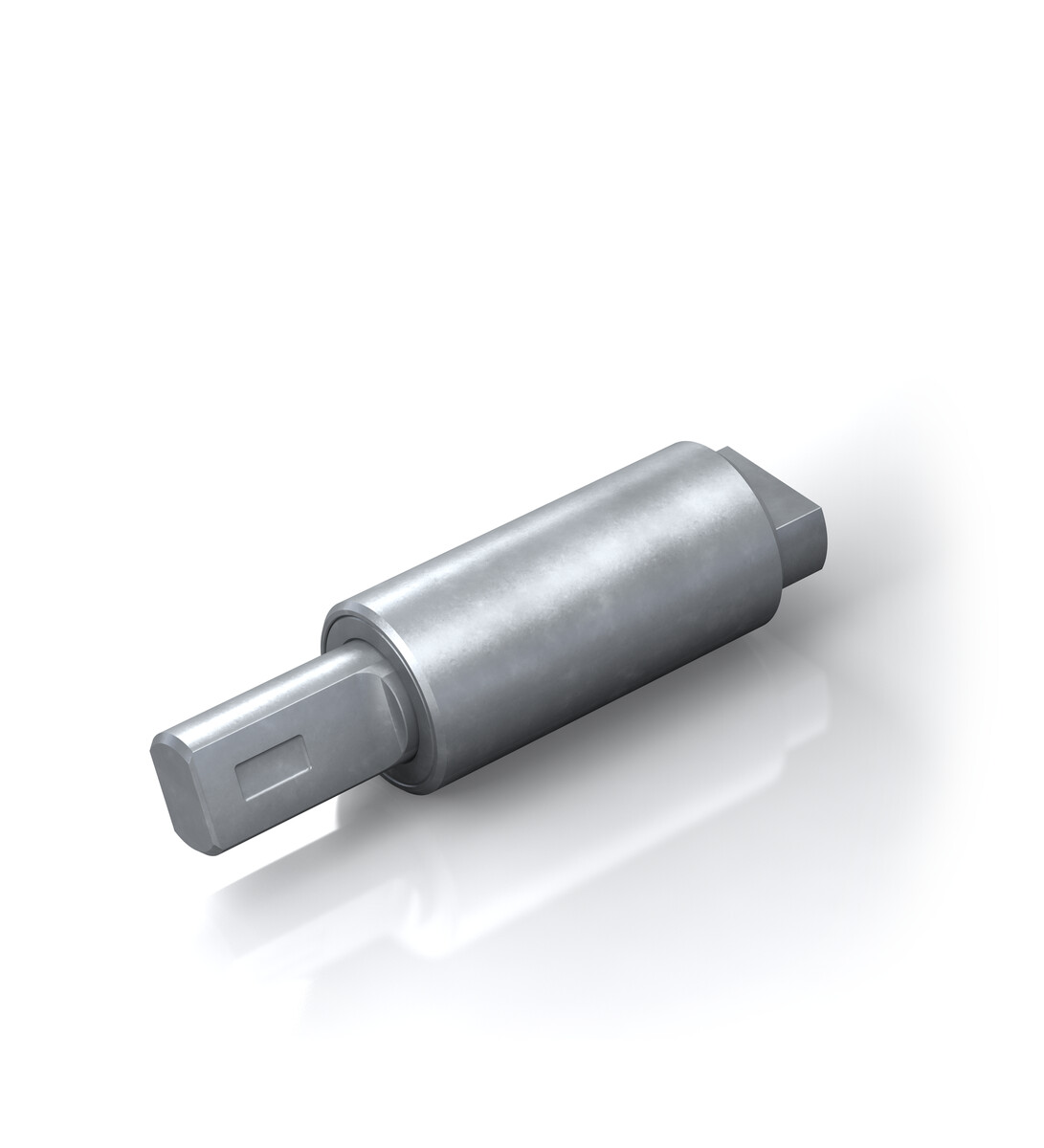

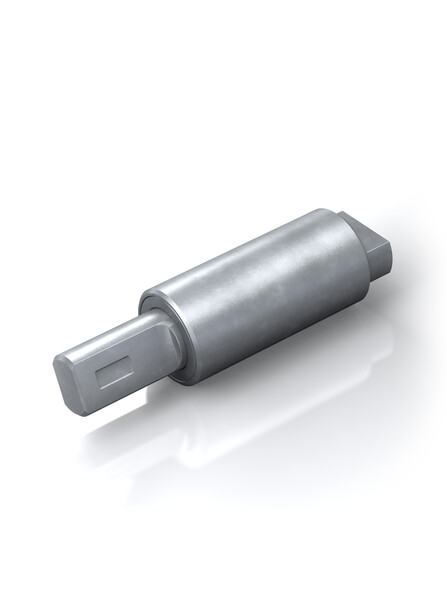

FYN-U1

Klein, sterk en bijzonder robuust

Met beperkte draaihoek
Remmoment 200 Ncm tot 300 Ncm

De remrichting van de rotatierem FYN-U1 kan rechts- of linksdraaiend zijn. De remmen kunnen direct in het draaipunt gemonteerd worden. De behuizing bestaat uit bijzonder robuust spuitgegoten zink. Bij de bijbehorende omkeerbeweging van de eenzijdig remmende uitvoeringen ontstaat, afhankelijk van de bouwgrootte, een bepaald retourdraaimoment. ACE rotatieremmen zijn onderhoudsvrij en montageklaar.

Technische gegevens

Remmoment 200 Ncm tot 300 Ncm

Remrichting rechts of links

Bouwgrootte Ø 16 mm

Levensduur 50.000 cycli, daarna nog minstens 80 % van het oorspronkelijke remmoment. Levensduur kan, afhankelijk van de toepassing, aanzienlijk hoger of lager zijn.

Toegestane temperatuurbereik -5 °C tot +50 °C

Materiaal behuizing, as: zink-spuitgietwerk

Inbouwpositie willekeurig

Draaihoek max. 115°

Opmerking

Gegevens over de draairichting: rechtsdraaiend = met de wijzers van de klok mee (afhankelijk van de uitvoering, van boven op het aseinde of de houder gezien). Aan het begin van een beweging kan een speling van ca. 5° optreden.

Montageinstructie

Via de as mogen geen axiale of radiale krachten worden toegevoerd.

Veiligheidsinstructie

rotatieremmen niet als lager gebruiken. Externe geleiding of lager toepassen.

Op aanvraag

Speciale olie leverbaar.

Toepassingsvoorbeelden

FYN-U1 - Draaibare barklep
FYN-U1 - Draaibare barklep
Een meubelmaker in opleiding heeft voor zijn examen een tv-/barmeubel gemaakt waarbij het bargedeelte is uitgerust met een 90° draaibare klep. Rotatieremmen van het type FYN-U1-R/L303 maken het enerzijds gemakkelijker de klep te openen en te sluiten en beschermen deze anderzijds tegen overbelasting in de eindstanden. Bovendien voorkomen de remmen dat de vingers knel komen te zitten. De ...

Toepassingsgebieden

  • kappen
  • kleppen
  • machinebehuizingen
  • transportinstallaties
  • schakelkasten
  • meubelindustrie
  • heftoepassingen
  • montageplaatsen
  • voertuigtechniek
  • klepelementen
