Veiligheidsdempers
TUBUS TI

Compacte eenmalige vertraging

Noodstopdemper onomkeerbaar
Energieopname 562 Nm/Slag tot 10.953 Nm/Slag
Maximale slag 25 mm tot 80 mm

Eén keer, maar veilig: ACE biedt nu, als alternatief voor de succesvolle TUBUS structuurdempers deze innovatieve één-weg dempers uit de familie TUBUS TI voor noodstop-toepassingen. Vergeleken met de gangbare elastomeerdempers zorgen deze veiligheidsdempers voor een energieabsorptie van maximaal 96 % zonder terugslageffect. De dempers raken bij de botsing vervormd en kunnen daarna niet meer gebruikt worden.

De montagevriendelijke en onderhoudsvrije één-weg dempers zijn bovendien een voordelig alternatief voor de hydraulische veiligheidsstootdempers van ACE. Ze zijn gemaakt van een hoogwaardig kunststof met een metalen kern en absorberen maximaal 10.953 Nm aan energie.

De TUBUS TI worden overwegend als noodstop-demping in lineaire assen, werktuigmachines, servo-aandrijvingen met hoge snelheden en overeenkomstige toepassingen gebruikt.
Veiligheidsdempers
TUBUS TI
Compacte eenmalige vertraging
Noodstopdemper onomkeerbaar
Energieopname 562 Nm/Slag tot 10.953 Nm/Slag
Maximale slag 25 mm tot 80 mm

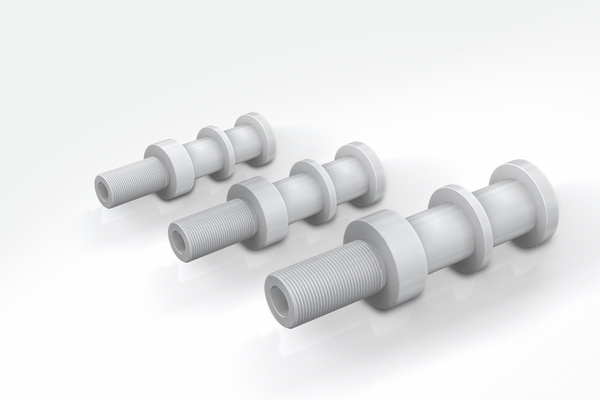

ACE Stoßdämpfer GmbH - foto - TUBUS TI
ACE is niet verantwoordelijk voor de inhoud van externe gelinkte websites. ACE Stoßdämpfer GmbH levert uitsluitend aan zakelijke klanten met een geldig omzetbelastingidentificatienummer.
ACE Stoßdämpfer GmbH - foto - TUBUS TI

Technische gegevens

Energieopname 562 Nm/Slag tot 10.953 Nm/Slag

Slag max. 25 mm tot 80 mm

Energieabsorptie 91 % tot 96 %

Dynamische krachtopname 37.138 N tot 204.127 N

Toegestane temperatuurbereik Co-polyester elastomeer : -40 °C to +90 °C
Polymeer: -25 °C to +50 °C

Standaardkleuren TI16: blauw;
TI24, TI30, TI36: wit

Bouwgrootte 32 mm tot 63 mm

Materiaal structuurlichaam: co-polyester elastomeer of polymeer; geleidebus: metaal

Inbouwpositie willekeurig

Omgeving bestand tegen smeermiddelen, chemicaliën conform bestendigheidslijst, zonder UV-bescherming

Botssnelheid max. 5 m/s

Aandraaimoment max. handvast

Toepassingsgebieden noodstopdemping op lineaire assen, portaalinstallaties, testbanken, elektromechanische aandrijvingen

Opmerking

De wegwerpdemper moet na elke belasting vervangen worden.

Montageinstructie

Bij de montage dient achter de draad van de demper een vrije ruimte van 10 mm te worden voorzien. Bovendien schroeft u de demper met de hand vast en borgt u hem met 2 druppels Loctite type 480.

Op aanvraag

meer bouwgrootten leverbaar

  • noodstopdemping op lineaire assen
  • portaalinstallaties
  • testbanken
  • elektromechanische aandrijvingen
