Klemelementen
LOCKED PN

Stangklemming met hoge klemkracht

Pneumatische stangklemming
Houdkrachten 1.400 N tot 36.000 N
Houdmomenten 15 Nm tot 720 Nm

Klemmen meteen bij uitval van pneumatische druk: de klemelementen LOCKED PN zijn geschikt voor stangen met diameters van 20 mm tot 40 mm en absorberen de krachten zowel axiaal als rotatief. Met houdkrachten van maximaal 36.000 N bereiken resp. overtreffen ze de waarden van hydraulische klemmingen. De systeemkosten zijn daarentegen geringer.

Naast het klemmen in beide bewegingsrichtingen overtuigen de LOCKED PN door hun compacte constructie. Ze hebben weinig ruimte nodig en maken korte stanglengtes mogelijk. Veel gebruikers waarderen het modulaire systeem. Hierdoor is het stapelen van meerdere segmenten mogelijk, zodat voor elke toepassing de vereiste klemkracht kan worden samengesteld.

De ACE-productfamilie LOCKED PN wordt toegepast in de machinebouw en de speciaal machinebouw.
Klemelementen
LOCKED PN
Stangklemming met hoge klemkracht
Pneumatische stangklemming
Houdkrachten 1.400 N tot 36.000 N
Houdmomenten 15 Nm tot 720 Nm

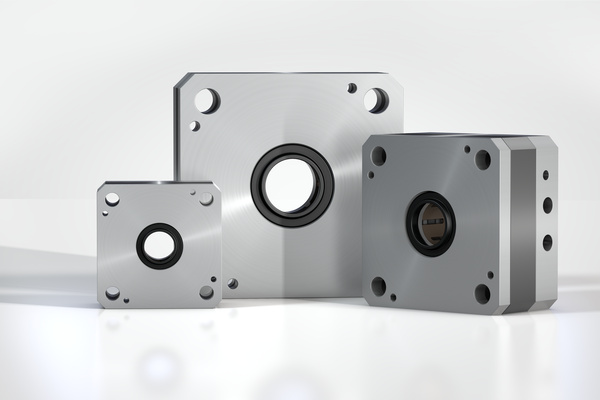

ACE Stoßdämpfer GmbH - foto - LOCKED PN
ACE is niet verantwoordelijk voor de inhoud van externe gelinkte websites. ACE Stoßdämpfer GmbH levert uitsluitend aan zakelijke klanten met een geldig omzetbelastingidentificatienummer.
ACE Stoßdämpfer GmbH - foto - LOCKED PN

Technische gegevens

Houdmoment 15 Nm tot 720 Nm

Houdkracht 1.400 N tot 36.000 N

Stangdiameter Ø 20 mm tot Ø 40 mm

Aantal klemmingen 1.000.000

Inbouwpositie willekeurig

Materiaal behuizing: gereedschapsstaal

Drukmedium gedroogde, gefilterde lucht

Toegestane temperatuurbereik 10 °C tot 45 °C

Toepassingsgebieden hefinstallaties, lichte persen, ponsen, stapelinstallaties

Opmerking

Bij de montage geharde zuigerstangen monteren.

Op aanvraag

Speciale uitvoeringen, speciale diameters en toebehoren leverbaar. Er zijn ook versies verkrijgbaar voor ISO-persluchtcilinders met een bodemplaat die afgestemd is op de afmetingen van de flensmaten van standaardcilinders conform ISO 15552.

  • hefinstallaties
  • lichte persen
  • ponsen
  • stapelinstallaties

Toepassingsvoorbeelden

Variabele aanslagsystemen voor werkstukkoppen in productiem...
Klemelementen - LOCKED PN
Variabele aanslagsystemen voor werkstukkoppen in productiem...
De ACE klemelementen worden gebruikt als variabele aanslag bij een assemblageproces voor de vervaardiging van boorgereedschappen. Daarbij voldoen ze perfect aan de eisen dat de werkstukkop nauwkeurig moet worden gepositioneerd en de lengtetolerant...
Variabele aanslagsystemen voor werkstukkoppen in productiem...
Pneumatische stangklemmen voor hydraulische persen
Klemelementen - LOCKED PN
Pneumatische stangklemmen voor hydraulische persen
Een hydraulische pers wordt gebruikt om keramische onderdelen te snijden. Om te voorkomen dat de zuigers van de bovenste en onderste stansplaat van de pers uitzakken als de machine in het weekend of op feestdagen stilstaat en om te voorkomen dat d...
Pneumatische stangklemmen voor hydraulische persen
Veiligheidssysteem voor kabelsnijmachines in de automobieli...
Klemelementen - LOCKED PN
Veiligheidssysteem voor kabelsnijmachines in de automobieli...
Bij de bewerking van hoogspanningskabels voor elektrische- en hybride- voertuigen wordt de kop van de machine tegen de achterwand bewogen. Hier zorgt een ACE mini-schokdemper voor een betrouwbare demping in de eindpositie. De klemelementen van de ...
Veiligheidssysteem voor kabelsnijmachines in de automobieli...

Toepassingsgebieden

  • hefinstallaties
  • lichte persen
  • ponsen
  • stapelinstallaties
De ACE-productfamilie LOCKED PN wordt toegepast in de machinebouw en de speciaal machinebouw.
  • Producten
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Toepassingen
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Berekeningen
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Service & Downloads
  • CAD tekeningen
  • Catalogi en meer
  • Montage-Instructies
  • Mobiele apps
  • Productkennis
  • ACE Academy
  • Certificeringen
  • Nieuws & Pers
  • Pers
  • Beurzen
  • INNOVACE Awards
  • Verkoop
  • Verkoop
  • Snel bestellen
  • Prijsaanvraag
  • Online-Shop
  • Inkoop
  • Service, support & infos

Verkoopkantoor BeNeLux

T +31 (0)165 714 455

benelux@ace-int.eu

ACE Stoßdämpfer GmbH © 2023

  • Cookie-instellingen
  • Privacybeleid
  • Impressum
  • Betaling & Verzending
  • Algemene voorwaarden
ACE is niet verantwoordelijk voor de inhoud van externe gelinkte websites. ACE Stoßdämpfer GmbH levert uitsluitend aan zakelijke klanten met een geldig omzetbelastingidentificatienummer.
Succesvol ingelogd
