Basistypes
  • PLK

Klemelementen
LOCKED PLK

Hoge klemkracht voor alle railprofielen in compacte constructie

Procesklemming voor lineairgeleidingen, compact
Houdkrachten 300 N tot 2.100 N

Klein klemt ook perfect: de klemelementen LOCKED PLK zijn compacter dan die uit de familie PL. Ze klemmen eveneens direct op de betreffende lineaire geleiding, passen op alle gangbare railgroottes (15 mm tot 55 mm) en -profielen van de bekende aanbieders, zijn extreem betrouwbaar en plaatsbesparend.

Dankzij het gepatenteerde veerplatensysteem haalt de LOCKED-familie PLK in ontluchte toestand klem- resp. houdkrachten van maximaal 2.100 N bij uiterst korte reactietijden. Bij de LOCKED PLK is dankzij de stalen bekleding, ook bij een ingevette rail 100 % klemkracht gegarandeerd. Deze klemelementen staan voor een maximum aan houdkracht. Ze zijn verkrijgbaar in de 4- of 6-bar-uitvoering en staan voor maximaal 1 miljoen cycli.

LOCKED PLK klemelementen van ACE worden vooral gebruikt in de machinebouw en de speciaal machinebouw.
Klemelementen
LOCKED PLK
Hoge klemkracht voor alle railprofielen in compacte constructie
Procesklemming voor lineairgeleidingen, compact
Houdkrachten 300 N tot 2.100 N

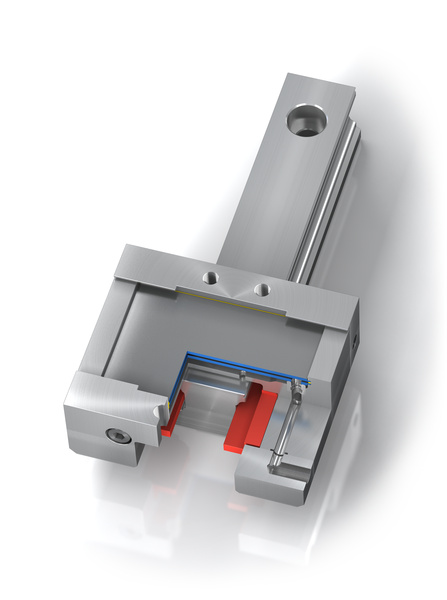

ACE Stoßdämpfer GmbH - foto - LOCKED PLK
ACE is niet verantwoordelijk voor de inhoud van externe gelinkte websites. ACE Stoßdämpfer GmbH levert uitsluitend aan zakelijke klanten met een geldig omzetbelastingidentificatienummer.

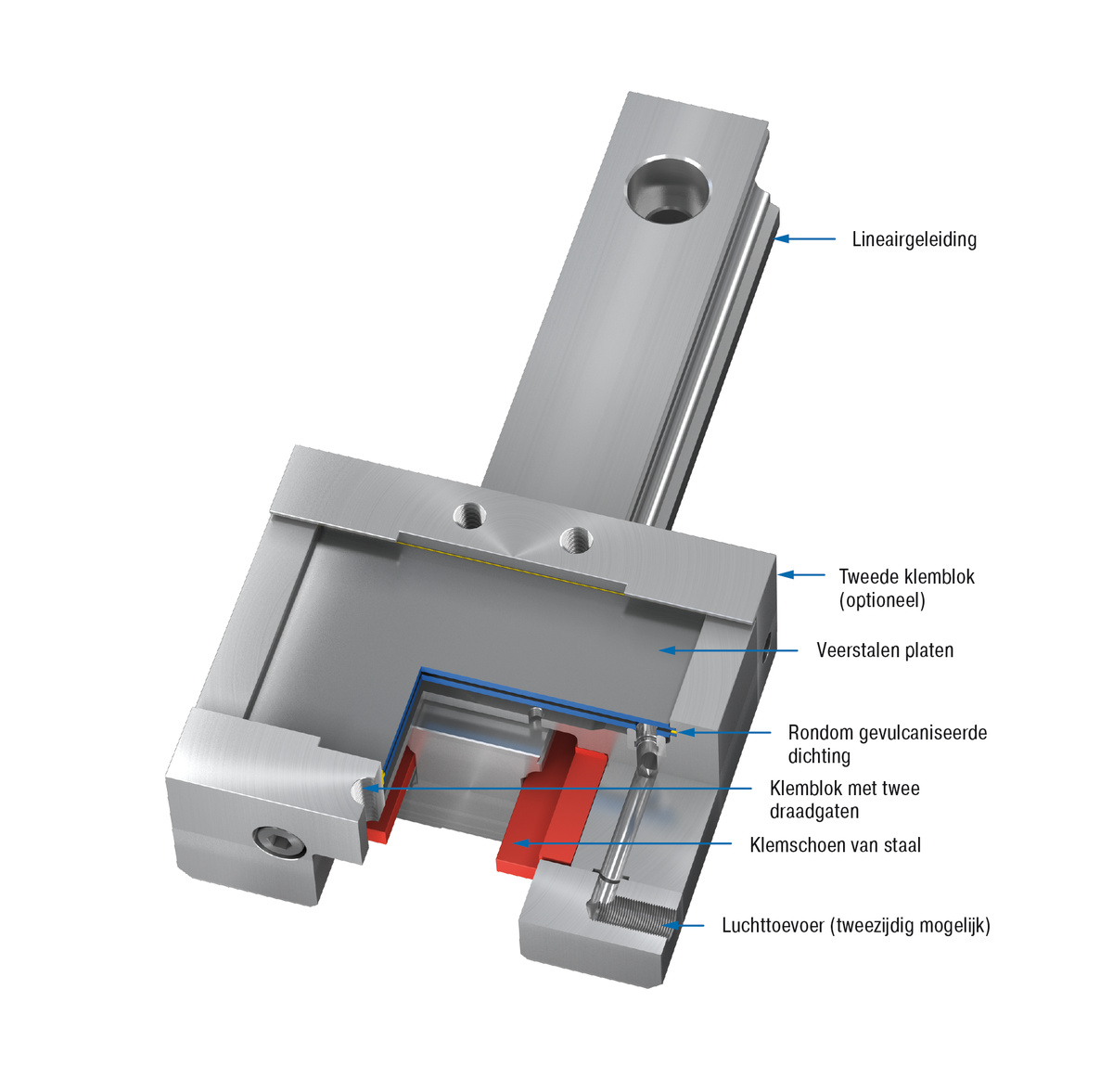

ACE Stoßdämpfer GmbH - foto - LOCKED PLK

Technische gegevens

Houdkracht 300 N tot 2.100 N

Railgrootte 15 mm tot 55 mm

Aantal klemmingen 1.000.000

Inbouwpositie willekeurig

Materiaal behuizing: gereedschapsstaal

Drukmedium gedroogde, gefilterde lucht

Toegestane temperatuurbereik 15 °C tot 45 °C

Toepassingsgebieden werktuigmachines, transportsystemen, toevoerinstallaties, verplaatsingtafels, montageplaatsen

Opmerking

Indien gewenst zijn montagetekeningen van de betreffende types inbegrepen.

Op aanvraag

speciale uitvoeringen leverbaar

  • werktuigmachines
  • transportsystemen
  • toevoerinstallaties
  • verplaatsingtafels
  • montageplaatsen
