Dempingstechniek
TYPESEnergieopname Nm/SlagEnergieopname Nm/hEffectieve massa min. kgEffectieve massa max. kg
MC6450EUM-01.870146.00035140
MC6450EUM-11.870146.000140540
MC6450EUM-21.870146.0004601.850
MC6450EUM-31.870146.0001.6006.300
MC6450EUM-41.870146.0005.30021.200
MC64100EUM-03.730192.00070280
MC64100EUM-13.730192.0002701.100
MC64100EUM-23.730192.0009303.700
MC64100EUM-33.730192.0003.15012.600
MC64100EUM-43.730192.00010.60042.500
MC64150EUM-05.650248.000100460
MC64150EUM-15.650248.0004101.640
MC64150EUM-25.650248.0001.3905.600
MC64150EUM-35.650248.0004.70018.800
MC64150EUM-45.650248.00016.00063.700

Industriestootdempers
MC64EUM

Hoge energieopname en robuuste constructie

Zelfinstellend
Energieopname 1.870 Nm/Slag tot 5.650 Nm/Slag
Slag 48,6 mm tot 150 mm

Ultramoderne dempertechnologie: de combinatie van de nieuwste afdichtingstechniek, geharde geleidingen en een geïntegreerde vaste aanslag maken deze zelfinstellende stootdemper uit de MAGNUM-serie van ACE tot zo’n groot succes. De gebruiker profiteert immers van de langere levensduur van de producten, zelfs in de meest gecompliceerde omgevingen. Een doorlopende buitendraad en het omvangrijk toebehoren dragen ook bij aan het succesverhaal van de MC33 tot MC64.

In de praktijk leiden bovendien hoge energieopnames in compacte bouwvorm en een groot bereik van de effectieve massa tot grote voordelen. Naast compactere constructies maken deze kleine, maar zeer krachtige dempers ook de volle benutting van het machinevermogen mogelijk.

Deze zelfinstellende industriestootdempers worden in alle bereiken van de machinebouw ingezet, vooral in de automatisering en bij portalen.

Technische gegevens

Energieopname 1.870 Nm/Slag tot 5.650 Nm/Slag

Slag 48,6 mm tot 150 mm

Botssnelheid 0,15 m/s tot 5 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik -12 °C tot +66 °C. Hogere en lagere temperaturen op aanvraag.

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

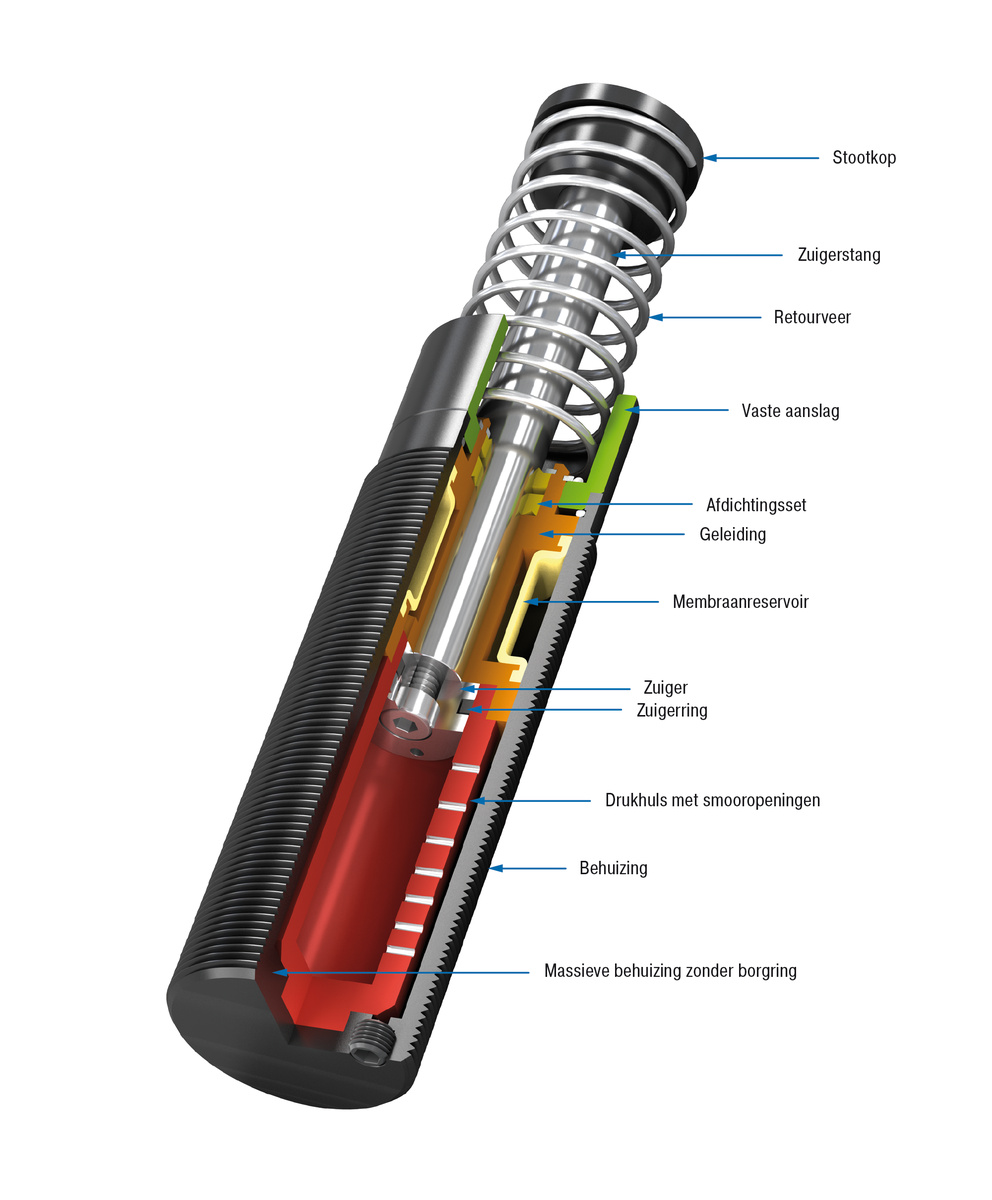

Materiaal behuizing: tenifeer gehard staal; zuigerstang: hardverchroomd staal; stootkop: staal gehard en corrosiebestendig gecoat; retourveer: staal verzinkt of met kunststofcoating; toebehoren: gefosfateerd staal of tenifeer gehard

Dempingsmedium Automatic Transmission Fluid (ATF)

Opmerking

Bij gebruik met speciale stootkop (PP) is een geluidsreductie van 3 dB tot 7 dB mogelijk. Energieoverschrijding bij noodstop-gebruik en continubedrijf (met externe koeling) toegestaan. Neem hiervoor contact op met ACE.

Veiligheidsinstructie

Vreemde deeltjes in de omgeving kunnen de afdichtingscomponenten beschadigen en tot een kortere standtijd leiden. Neem contact op met ACE voor een geschikte oplossing. Vanwege de warmte-afgifte de stootdempers niet lakken.

Op aanvraag

speciale olie, vernikkeld, verhoogde corrosiebescherming, cilindermontage of in andere speciale uitvoeringen leverbaar

Toepassingsvoorbeelden

Industriestootdempers - MC33 tot MC64
In dit ontwerp, aangedreven door stangloze pneumatische cilinders, bewegen twee grijperwagens onafhankelijk van elkaar met snelheden van 2 tot 2,5 m/s. ACE industriële stootdempers, uit de productfamilie MC33 tot MC64, worden als remsysteem...
Industriestootdempers - MC33 tot MC64
Een zo flexibel mogelijke pipeline die van het booreiland naar de boorputkop loopt, wordt beschouwd als een verbinding die in geval van nood snel kan worden losgekoppeld. Toch is een dergelijke aansluiting op de oliebron op de bodem van de zee een...
Industriestootdempers - MC33 tot MC64
De badmintonrobot genaamd Jada, die zich vrij kan bewegen op drie assen, is uitgerust met verschillende dempers van ACE. Om de badmintonrobot geschikt te maken voor het spelen, moet hij in staat zijn om in de kortst mogelijke tijd van richting te...
Industriestootdempers - MC33 tot MC64
Bij de metro in Amsterdam maken MAGNUM-dempers van het type MC64150EUM deel uit van het veiligheidsconcept. In tegenstelling tot vroegere oplossingen zorgen ze ervoor dat een vijf ton zwaar rooster aan het einde van een vluchtroute snel open gaat...

Toepassingsgebieden

  • lineaire sleden
  • zwenkeenheden
  • draaitafels
  • portaalinstallaties
  • machines en installaties
  • werktuigmachines
  • bewerkingscentra
  • Z-assen
  • stootplaten
  • hanteringsmodules
Deze zelfinstellende industriestootdempers worden in alle bereiken van de machinebouw ingezet, vooral in de automatisering en bij portalen.
×
