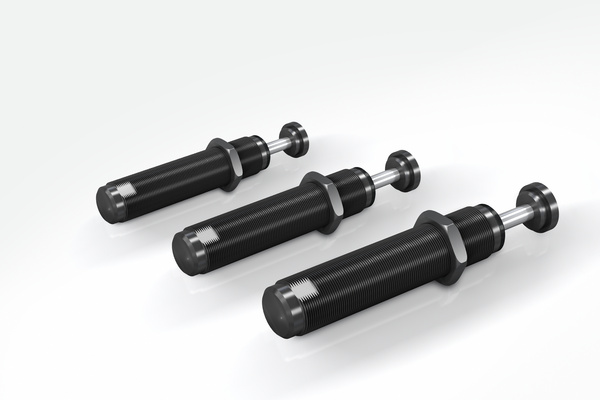

Kleine stootdempers
SC190 tot SC925

Lange slagen en zachte demping

Zelfinstellend, soft contact
Energieopname 25 Nm/Slag tot 110 Nm/Slag
Slag 16 mm tot 40 mm

Ideaal voor zachte demping: SC in de naam van de types uit de ACE productfamilie SC190 tot SC925 staat voor 'soft contact'. Deze massieve kleine stootdempers zijn zodanig geconstrueerd dat ze, indien gewenst, met een lineaire of progressieve afremcurve geconfigureerd kunnen worden. Het zachte karakter van hun demping is te danken aan de speciale lange slagen waardoor geringe reactiekrachten ontstaan.

Ook deze onderhoudsvrije, montageklare hydraulische machine-elementen zijn met een geïntegreerde vaste aanslag uitgerust. Bij gebruik van de gemonteerde geleidepen zijn botshoeken van maximaal 25° mogelijk. Dankzij de in kleine stappen opvolgende gradatie van het hardheidsbereik dekken deze dempers een effectief massabereik af dat uiteenloopt van minder dan één tot meer dan 2.000 kg!

De kleine stootdempers uit de productfamilie SC190 tot SC925 worden in de machinebouw vooral in de sectoren handling en automation gebruikt.
Configurator Configureer uw individuele schokdemper met de juiste accessoires Berekeningstool Bereken de juiste schokdemper voor uw toepassing
Kleine stootdempers
SC190 tot SC925
Lange slagen en zachte demping
Zelfinstellend, soft contact
Energieopname 25 Nm/Slag tot 110 Nm/Slag
Slag 16 mm tot 40 mm

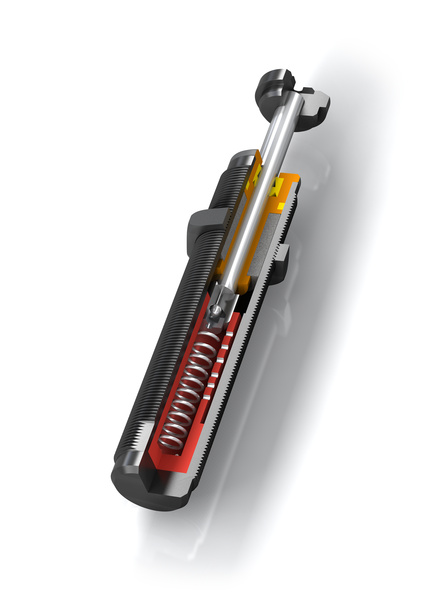

ACE Stoßdämpfer GmbH - foto - SC190 tot SC925
ACE is niet verantwoordelijk voor de inhoud van externe gelinkte websites. ACE Stoßdämpfer GmbH levert uitsluitend aan zakelijke klanten met een geldig omzetbelastingidentificatienummer.

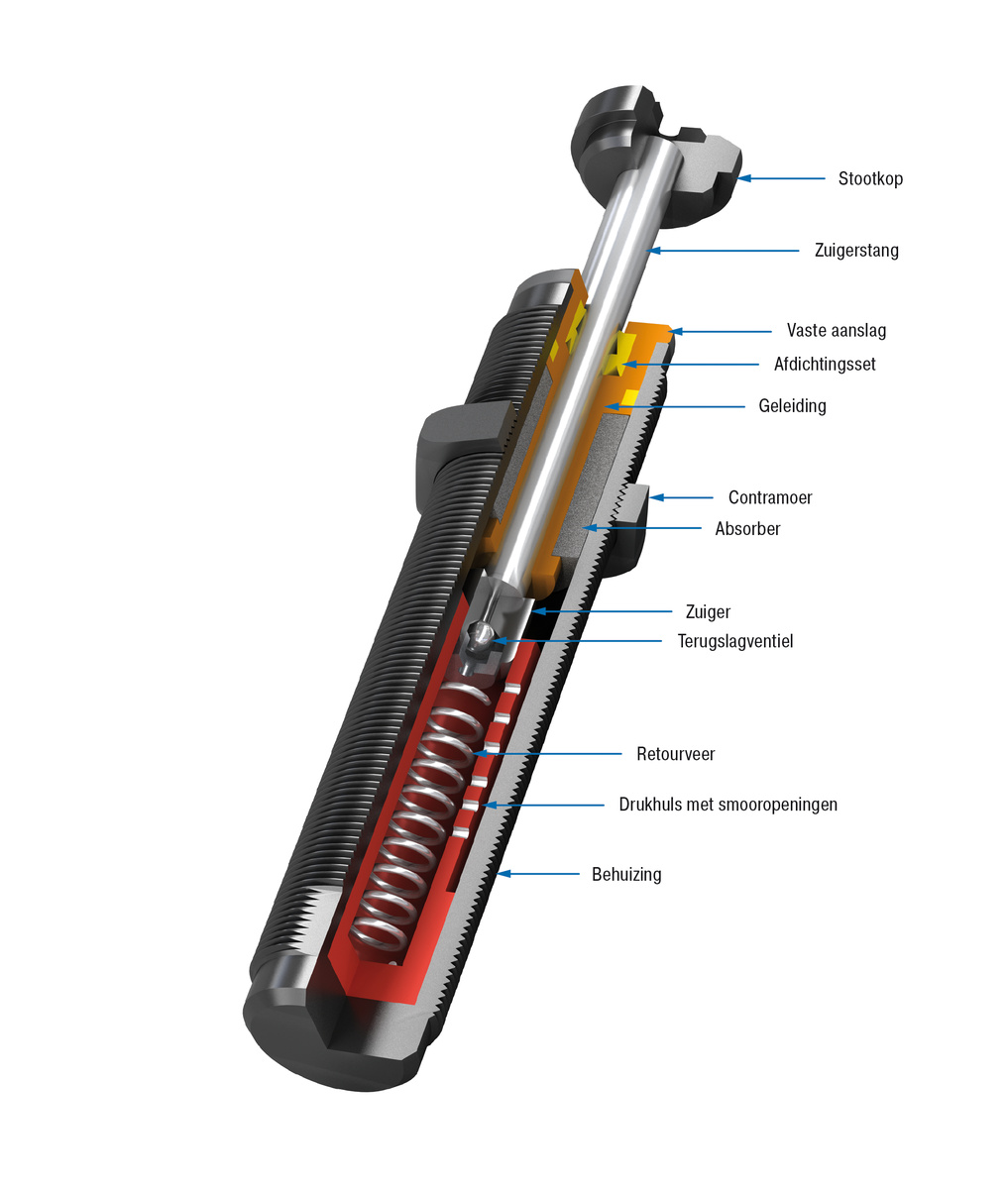

ACE Stoßdämpfer GmbH - foto - SC190 tot SC925

Technische gegevens

Energieopname 25 Nm/Slag tot 110 Nm/Slag

Slag 16 mm tot 40 mm

Botssnelheid 0,15 m/s tot 3,66 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik 0 °C tot 66 °C

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

Materiaal behuizing, toebehoren: staal corrosiebestendig gecoat; zuigerstang: gehard roestvast staal

Dempingsmedium olie, temperatuurstabiel

Toepassingsgebieden lineaire sleden, pneumatische cilinders, hanteringsmodules, machines en installaties, productie- en bewerkingscentra, meettafels, werktuigmachines

Opmerking

Voor een precieze eindaanslag adviseren wij het gebruik van een aan­slaghuls (AH).

Veiligheidsinstructie

Vreemde deeltjes in de omgeving kunnen de afdichtingscomponenten beschadigen en tot een kortere standtijd leiden. Neem contact op met ACE voor een geschikte oplossing. Vanwege de warmte-afgifte de stootdempers niet lakken.

Op aanvraag

leverbaar vernikkeld of weartec (zeewaterbestendig) of in andere speciale uitvoeringen. Uitvoeringen zonder stootkop.

  • lineaire sleden
  • pneumatische cilinders
  • hanteringsmodules
  • machines en installaties
  • productie- en bewerkingscentra
  • meettafels
  • werktuigmachines

Toepassingsvoorbeelden

Dempingssysteem voor pick and place machines
Kleine stootdempers - SC190 tot SC925
Dempingssysteem voor pick and place machines
ACE kleine stootdempers helpen om een constructie met weinig kosten te optimaliseren. Bij deze productielijn voor elektronische componenten kon de toevoer van onderdelen worden verhoogd naar 3.600 cycli/uur. Kleine stootdempers van het type SC190 ...
Dempingssysteem voor pick and place machines
Impactbescherming voor luchtvaartuigen
Kleine stootdempers - SC190 tot SC925
Impactbescherming voor luchtvaartuigen
In het kader van een roboticaproject hebben studenten quadrocopters uitgerust met miniatuur stootdempers. Om kostbare reparaties en de daarmee gepaard gaande stilstandtijd bij het onderzoek naar de vliegeigenschappen en het leren gebruiken van de ...
Impactbescherming voor luchtvaartuigen

Toepassingsgebieden

  • lineaire sleden
  • pneumatische cilinders
  • hanteringsmodules
  • machines en installaties
  • productie- en bewerkingscentra
  • meettafels
  • werktuigmachines
De kleine stootdempers uit de productfamilie SC190 tot SC925 worden in de machinebouw vooral in de sectoren handling en automation gebruikt.
  • Producten
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Toepassingen
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Berekeningen
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Service & Downloads
  • CAD tekeningen
  • Catalogi en meer
  • Montage-Instructies
  • Mobiele apps
  • Productkennis
  • ACE Academy
  • Certificeringen
  • Nieuws & Pers
  • Pers
  • Beurzen
  • INNOVACE Awards
  • Verkoop
  • Verkoop
  • Snel bestellen
  • Prijsaanvraag
  • Online-Shop
  • Inkoop
  • Service, support & infos

Verkoopkantoor BeNeLux

T +31 (0)165 714 455

benelux@ace-int.eu

ACE Stoßdämpfer GmbH © 2023

  • Cookie-instellingen
  • Privacybeleid
  • Impressum
  • Betaling & Verzending
  • Algemene voorwaarden
ACE is niet verantwoordelijk voor de inhoud van externe gelinkte websites. ACE Stoßdämpfer GmbH levert uitsluitend aan zakelijke klanten met een geldig omzetbelastingidentificatienummer.
Succesvol ingelogd
