Snelheidsregeling
Productserie
  • Industrie-Gasdrukveren
  • Industrie-Gastrekveren
  • Hydraulische remcilinders
  • Deurdempers
  • Voedingsregelaars
  • Rotatieremmen
Productfamilie
  • DVC-32
  • HBD-50 tot HBD-85
  • HBS-28 tot HBS-70
  • HB-12 tot HB-70
Basistypes
  • DVC-32EU
  • DVC-32EU-xx
TYPESSlag mmL uitgeschoven mmDrukkracht min. NDrukkracht max. N
DVC-32-50EU50240422.000
DVC-32-100EU100340421.670
DVC-32-150EU150440421.335

Hydraulische remcilinders
DVC-32EU

Aan beide zijden onafhankelijk instelbaar

Instelbaar, zonder loze slag
Druk- resp. trekkracht 42 N tot 2.000 N
Slag 50 mm tot 150 mm

In elke positie van de slag separaat te regelen: de hydraulische remcilinders uit de productfamilie DVC-32 zijn de eerste remcilinders waarvan de in- en uitschuifsnelheden van buitenaf individueel en daardoor nauwkeurig in te stellen zijn. Met de afzonderlijke instelsegmenten voor de druk- en trekrichting en dankzij de werking in twee richtingen zijn ze geschikt als veiligheids- of compensatie-element.

Het grote aantal bevestigingen vergemakkelijkt de montage van deze hydraulische remcilinders van ACE en maakt de onderhoudsvrije, montageklare en gesloten systemen universeel inzetbaar. Ze zijn kwalitatief hoogwaardig en tegelijkertijd makkelijk in het gebruik en worden bijv. gebruikt als demping bij heen en weer bewegende massa’s.

Deze machine-elementen worden gebruikt in de automotive en in industriële toepassingen, maar ook in de machinebouw en de elektronica-industrie.
Hydraulische remcilinders
DVC-32EU
Aan beide zijden onafhankelijk instelbaar
Instelbaar, zonder loze slag
Druk- resp. trekkracht 42 N tot 2.000 N
Slag 50 mm tot 150 mm

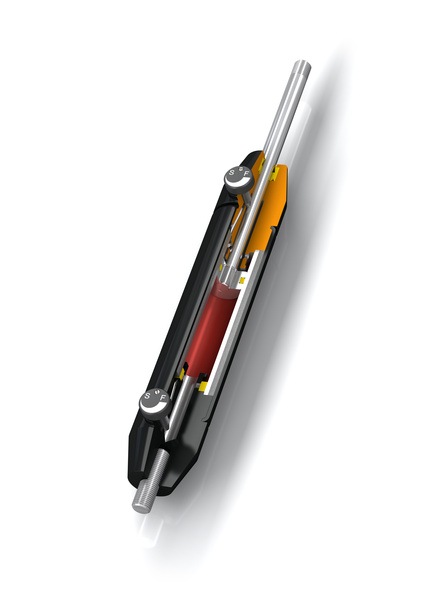

ACE Stoßdämpfer GmbH - foto - DVC-32EU
ACE is niet verantwoordelijk voor de inhoud van externe gelinkte websites. ACE Stoßdämpfer GmbH levert uitsluitend aan zakelijke klanten met een geldig omzetbelastingidentificatienummer.

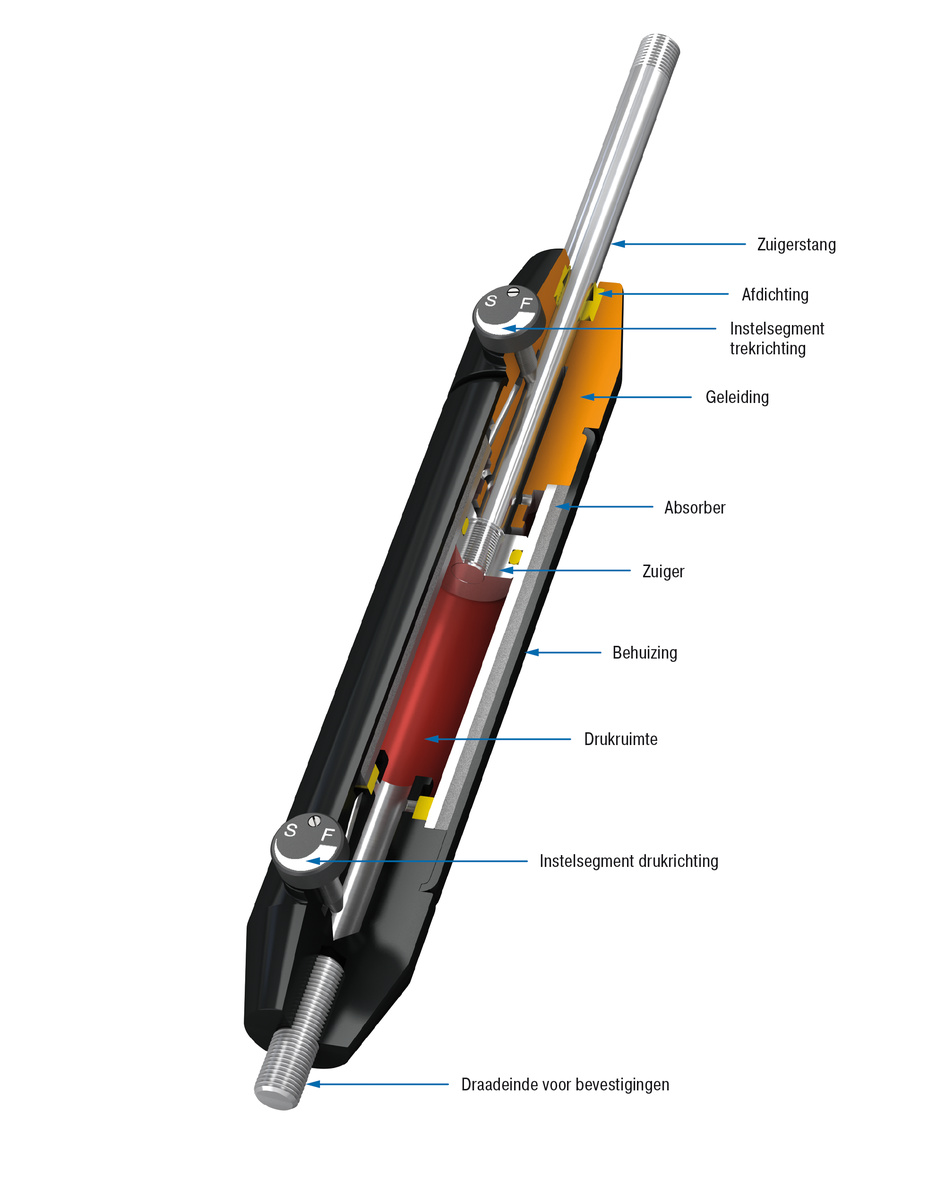

ACE Stoßdämpfer GmbH - foto - DVC-32EU

Technische gegevens

Druk- resp. trekkracht 42 N tot 2.000 N

Slag 50 mm tot 150 mm

Cilinderbuisdiameter Ø 32 mm

Zuigerstangdiameter Ø 8 mm

Levensduur ca. 10.000 m

Toegestane temperatuurbereik 0 °C tot 65 °C

Instelling traploos regelbaar

Vaste aanslag 1-1,5 mm aan beide zijden vóór einde slag voorzien

Dempingsmedium Automatic Transmission Fluid (ATF)

Materiaal behuizing: gecoat aluminium; zuigerstang: hardverchroomd staal; bevestigingen: verzinkt staal

Inbouwpositie willekeurig

Opmerking

bij langere stilstandtijden verhoogd losbreekmoment. Dempingskracht in gemonteerde toestand instelbaar.

Bevestigingen

De bevestigingen zijn willekeurig te combineren en moeten indien nodig tijdens de inbouw tegen verdraaiing beveiligd worden.

Op aanvraag

speciale olie en andere speciale uitvoeringen evenals overig toebehoren leverbaar

Toepassingsvoorbeelden

Trajectstabilisatie voor transportsledes in textielmachines
Hydraulische remcilinders - DVC-32
Trajectstabilisatie voor transportsledes in textielmachines
Bij het wisselen van de 130 kg zware wikkelspoelen moet een slede gelijkmatig op en neer bewegen zonder met een klap de eindpositie te bereiken. Dat was alleen mogelijk met hydraulische remcilinders van het type DVC-32-100EU. De onderhoudsvrije, i...
Trajectstabilisatie voor transportsledes in textielmachines

Toepassingsgebieden

  • cilindersnelheidsregulering
  • dempingsregeling
  • productie- en bewerkingscentra
Deze machine-elementen worden gebruikt in de automotive en in industriële toepassingen, maar ook in de machinebouw en de elektronica-industrie.
  • Producten
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Toepassingen
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Berekeningen
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Service & Downloads
  • CAD tekeningen
  • Catalogi en meer
  • Montage-Instructies
  • Mobiele apps
  • Productkennis
  • ACE Academy
  • Certificeringen
  • Nieuws & Pers
  • Pers
  • Beurzen
  • INNOVACE Awards
  • Verkoop
  • Verkoop
  • Snel bestellen
  • Prijsaanvraag
  • Online-Shop
  • Inkoop
  • Service, support & infos

Verkoopkantoor BeNeLux

T +31 (0)165 714 455

benelux@ace-int.eu

ACE Stoßdämpfer GmbH © 2023

  • Cookie-instellingen
  • Privacybeleid
  • Impressum
  • Betaling & Verzending
  • Algemene voorwaarden
ACE is niet verantwoordelijk voor de inhoud van externe gelinkte websites. ACE Stoßdämpfer GmbH levert uitsluitend aan zakelijke klanten met een geldig omzetbelastingidentificatienummer.
Succesvol ingelogd
