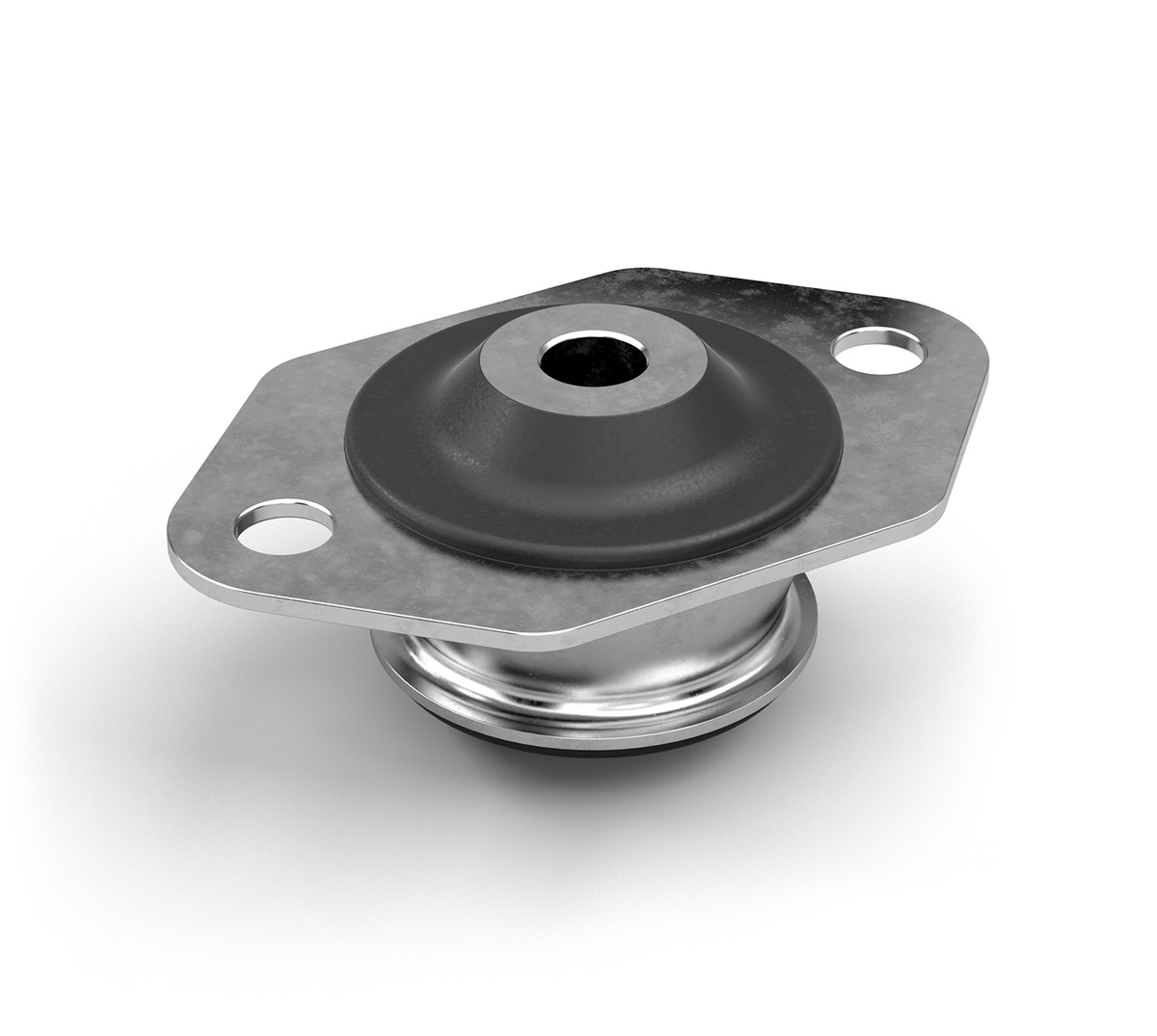

Rubber-metaal-isolatoren
CN-12-2

Stoot- en trillingsdempers
Eigenfrequentie 6,9 Hz tot 11 Hz
Belastingsbereik 40,8 kg tot 254,9 kg

Schok- en trillingsdempers in één: de Cone Mounts van ACE zijn dankzij hun compacte bouwvorm ook bestand tegen hoge belastingen. En dit in verschillende opzichten. Ze werken zowel radiaal als axiaal dankzij een speciaal rubberprofiel en kunnen trillingsisolatie garanderen, zelfs als de belasting in elke as verschillend is.

Verkrijgbaar in verschillende rubbermengsels, zijn ze geschikt voor een breed scala aan belastingen. Dankzij de bij ACE verkrijgbare ringen, worden de Cone Mounts ook afscheurzeker. Ze zijn ontworpen voor temperaturen van -40 °C tot 70 °C en kunnen in alle posities worden gemonteerd, wat betekent dat ze kunnen worden gebruikt in de schuif-, duw- en trekrichting.

Cone Mounts hebben een speciaal rubberprofiel voor afschuif- en drukkracht, waardoor ze bestand zijn tegen axiale belastingen. Typische toepassingen zijn landbouwtechniek, compressoren, chassis- en carrosserie-elementen, maar ook in de gewone machinebouw.

Technische gegevens

Eigenfrequentie 6,9 Hz tot 11 Hz

Belastingsbereik 40,8 kg tot 254,9 kg

Toegestane temperatuurbereik -40 °C tot +70 °C

Materiaal behuizing: verzinkt staal; isolatiemedium: Natuurrubber

Opmerking

Afscheurbestendig bij het gebruik van aanslagschijven. Eenvoudige constructie.

Montageinstructie

Montage in alle richtingen mogelijk. Voor belastingen in duw-, druk- en trekrichting.

Op aanvraag

Ook in andere rubbercompounds leverbaar.

×
