Vibratietechniek
TYPESBelasting min. kgBelasting max. kgM mmM mm
CFBMH783010W44,1110,1M10M10
CFBMH783010M108,9272,3M10M10
CFBMH783012W44,1110,1M12M12
CFBMH783012M108,9272,3M12M12
CFBMH923510W71,4178,5M10M10
CFBMH923510M128,5321,2M10M10
CFBMH923512W71,4178,5M12M12
CFBMH923512M128,5321,2M12M12
CFBMH1063812W102,8257,0M12M12
CFBMH1063812M183,5458,9M12M12
CFBMH1063816W102,8257,0M16M16
CFBMH1063816M183,5458,9M16M16
CFBMH1254316W143,6358,9M16M16
CFBMH1254316M301,8754,6M16M16
CFBMH1444816W285,5713,8M16M16
CFBMH1444816M546,61.366,4M16M16

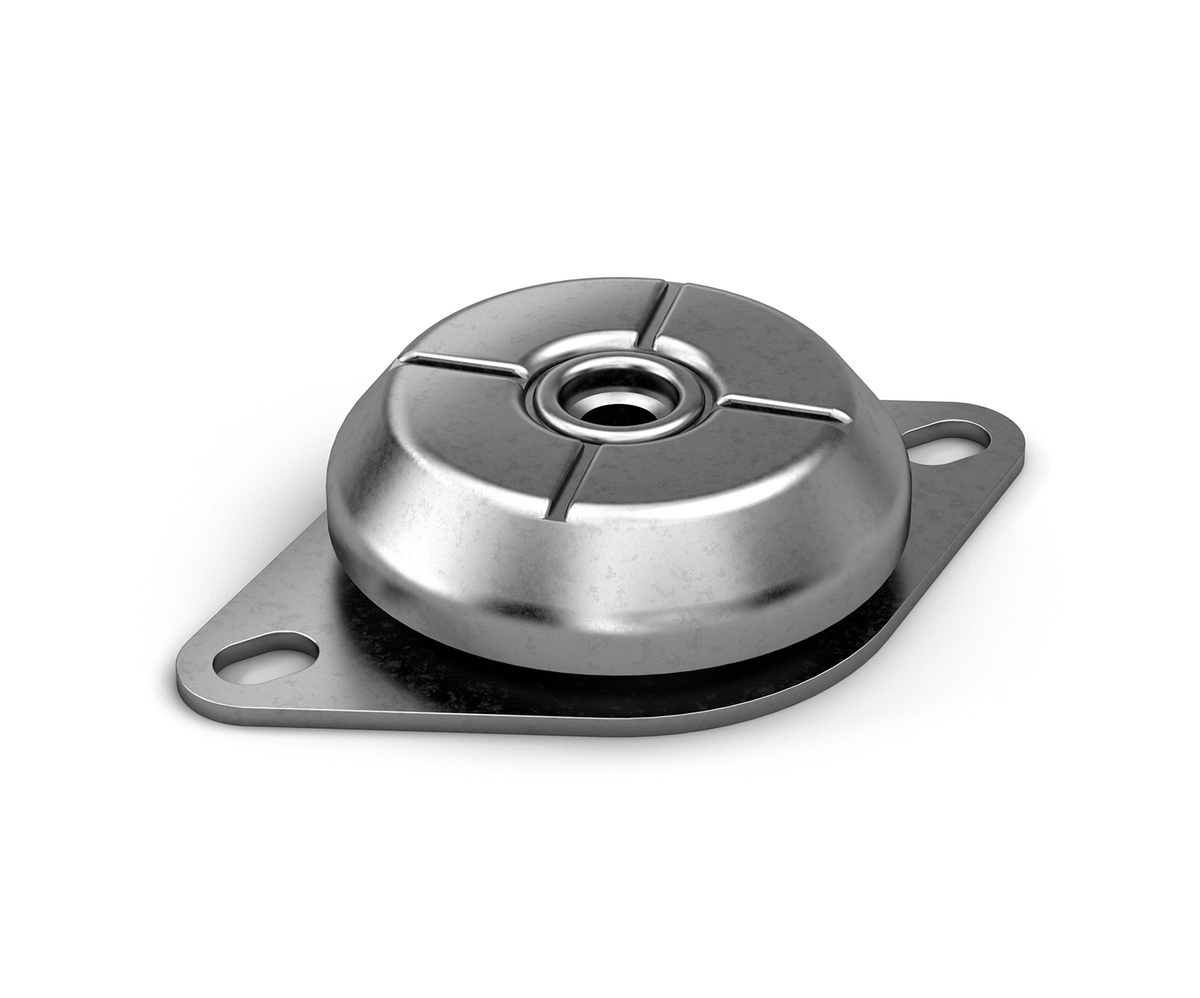

Rubber-metaal-isolatoren
CFBMH-1

Ideaal voor alle omgevingen en dempingsrichtingen

Hoog belastbare trillingsdempers.
Eigenfrequentie 5,9 Hz tot 16,2 Hz
Belastingsbereik 44,1 kg tot 1.366,4 kg

Afscheurbestendige bescherming, ook onder ruwe omstandigheden: de komelementen uit de productfamilie Hard Bell Mounts beschermen constructies en alle soorten onderdelen effectief tegen trillingen en stoten. Bovendien onderscheiden ze zich door de afscheurbestendige constructie, hun bescheiden bouwgrootte en de vrij te kiezen montagepositie. Standaard uitgerust met neopreen/natuurlijk rubber als dempingsmateriaal kunnen ze ook worden geleverd met siliconen voor hoge dempingseigenschappen bij extreme temperaturen of bij zeer zware stoten.

De machine-elementen zijn inzetbaar bij alle soorten belasting in duw-, druk- en trekrichting en leverbaar met een centrische draad of doorgangsboring.

De komelementen van ACE zijn vooral van nut onder ruwe omstandigheden en borgen betrouwbaar machines, elektronische installaties of andere componenten. En, ze schermen af tegen schadelijke trillingen.

Technische gegevens

Eigenfrequentie 5,9 Hz tot 16,2 Hz

Belastingsbereik 44,1 kg tot 1.366,4 kg

Toegestane temperatuurbereik -40 °C tot +70 °C

Omgeving Bestand tegen UV-straling

Materiaal behuizing: verzinkt staal

Opmerking

Afscheurbestendig

Montageinstructie

Montage in alle richtingen mogelijk. Voor belastingen in duw-, druk- en trekrichting, behalve CCF.

Op aanvraag

Types met hoogdempend silicone voor temperatuurbereiken van -60 °C tot +150 °C. Product leverbaar met centrische draad of doorgangsboring. Alle metalen onderdelen verzinkt, op aanvraag ook in aluminium of roestvrij staal.

×
