Rubber-metaal-isolatoren
CFBMH783012W

Ideaal voor alle omgevingen en dempingsrichtingen

Hoog belastbare trillingsdempers.
Eigenfrequentie 10,2 Hz tot 16,2 Hz
Belastingsbereik 44,1 kg tot 110,1 kg

Afscheurbestendige bescherming, ook onder ruwe omstandigheden: de komelementen uit de productfamilie Hard Bell Mounts beschermen constructies en alle soorten onderdelen effectief tegen trillingen en stoten. Bovendien onderscheiden ze zich door de afscheurbestendige constructie, hun bescheiden bouwgrootte en de vrij te kiezen montagepositie. Standaard uitgerust met neopreen/natuurlijk rubber als dempingsmateriaal kunnen ze ook worden geleverd met siliconen voor hoge dempingseigenschappen bij extreme temperaturen of bij zeer zware stoten.

De machine-elementen zijn inzetbaar bij alle soorten belasting in duw-, druk- en trekrichting en leverbaar met een centrische draad of doorgangsboring.

De komelementen van ACE zijn vooral van nut onder ruwe omstandigheden en borgen betrouwbaar machines, elektronische installaties of andere componenten. En, ze schermen af tegen schadelijke trillingen.

CAD tekeningen

Product-downloads

Geen downloads voor dit product
CFBMH783012W
Hoog belastbare trillingsdempers.

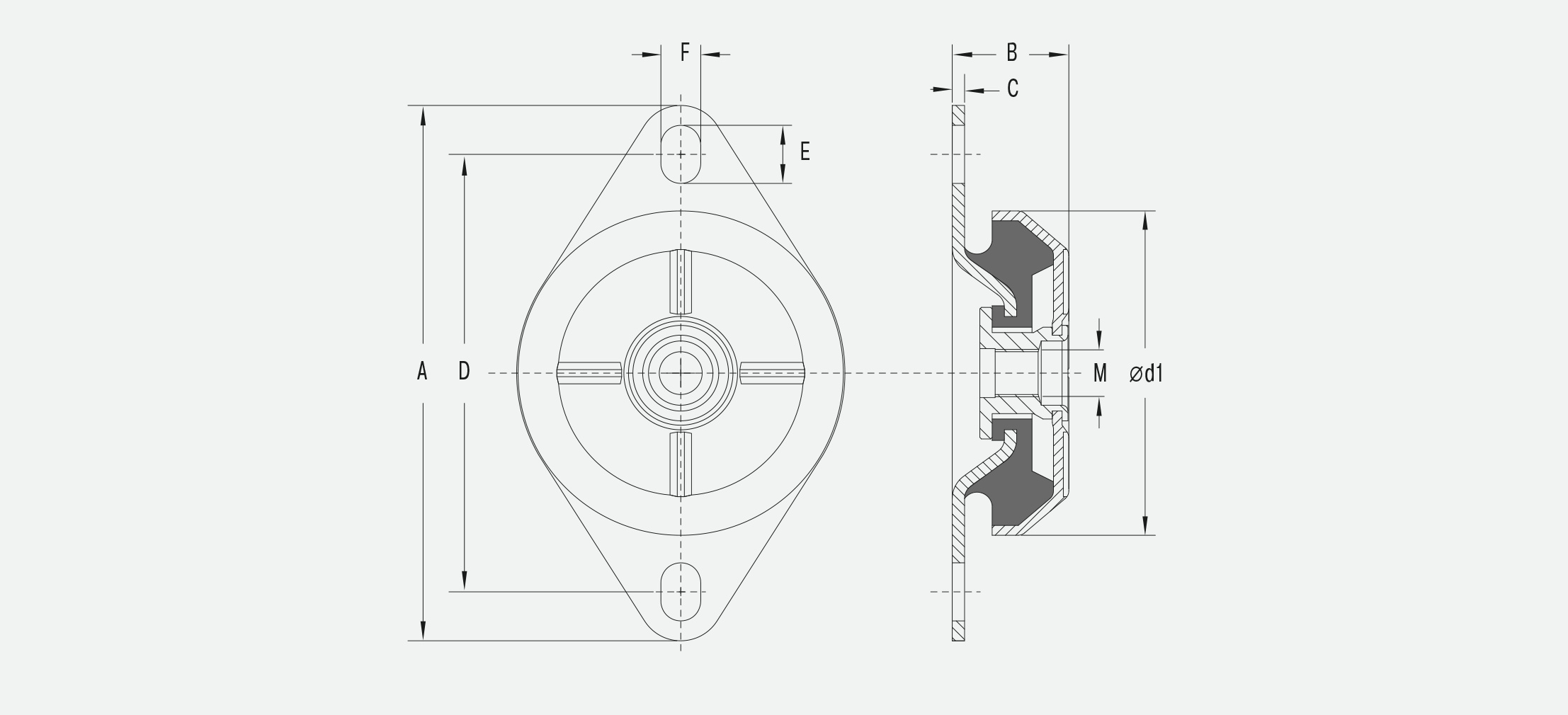

Afmetingen

CFBMH783012W
MM12 mm
d178 mm
A135 mm
B30 mm
C2,5 mm
D110 mm
E12 mm
F9 mm

Technische gegevens

Eigenfrequentie 10,2 Hz tot 16,2 Hz Hz

Belastingsbereik 44,1 kg tot 110,1 kg kg

Toegestane temperatuurbereik -40 °C tot +70 °C

Omgeving Bestand tegen UV-straling

Materiaal behuizing: verzinkt staal

Opmerking

Afscheurbestendig

Montageinstructie

Montage in alle richtingen mogelijk. Voor belastingen in duw-, druk- en trekrichting, behalve CCF.

Op aanvraag

Types met hoogdempend silicone voor temperatuurbereiken van -60 °C tot +150 °C. Product leverbaar met centrische draad of doorgangsboring. Alle metalen onderdelen verzinkt, op aanvraag ook in aluminium of roestvrij staal.

Algemene informatie over de bestelaanvraag

Toepassingsvoorbeelden

Rubber-metaal-isolatoren - Hard Bell Mounts
Het opknappen van liften is een veeleisende taak. Naast het verhogen van het comfort moeten ze er tegenwoordig voor zorgen dat de transportmiddelen stiller en geschikt zijn voor mindervaliden. Dat dit in dit geval ondanks een grotere aandrijving...

Toepassingsgebieden

  • compressoren en ventilatie-installaties
  • elektronische installaties
  • voertuigtechniek
  • vliegtuigbouw
  • off road
  • scheepsbouw
  • trilmachines en breekinstallaties
  • militair
De komelementen van ACE zijn vooral van nut onder ruwe omstandigheden en borgen betrouwbaar machines, elektronische installaties of andere componenten. En, ze schermen af tegen schadelijke trillingen.
×
