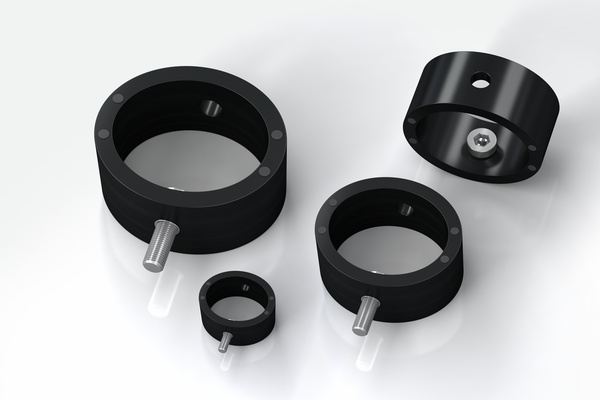

Structuurdempers
TUBUS TR-H

Compacte bouwvorm bij zachte vertraging en hoge krachtopname

Radiaal dempend, harde versie
Energieopname 2,7 Nm/Slag tot 427 Nm/Slag
Maximale slag 15 mm tot 56 mm

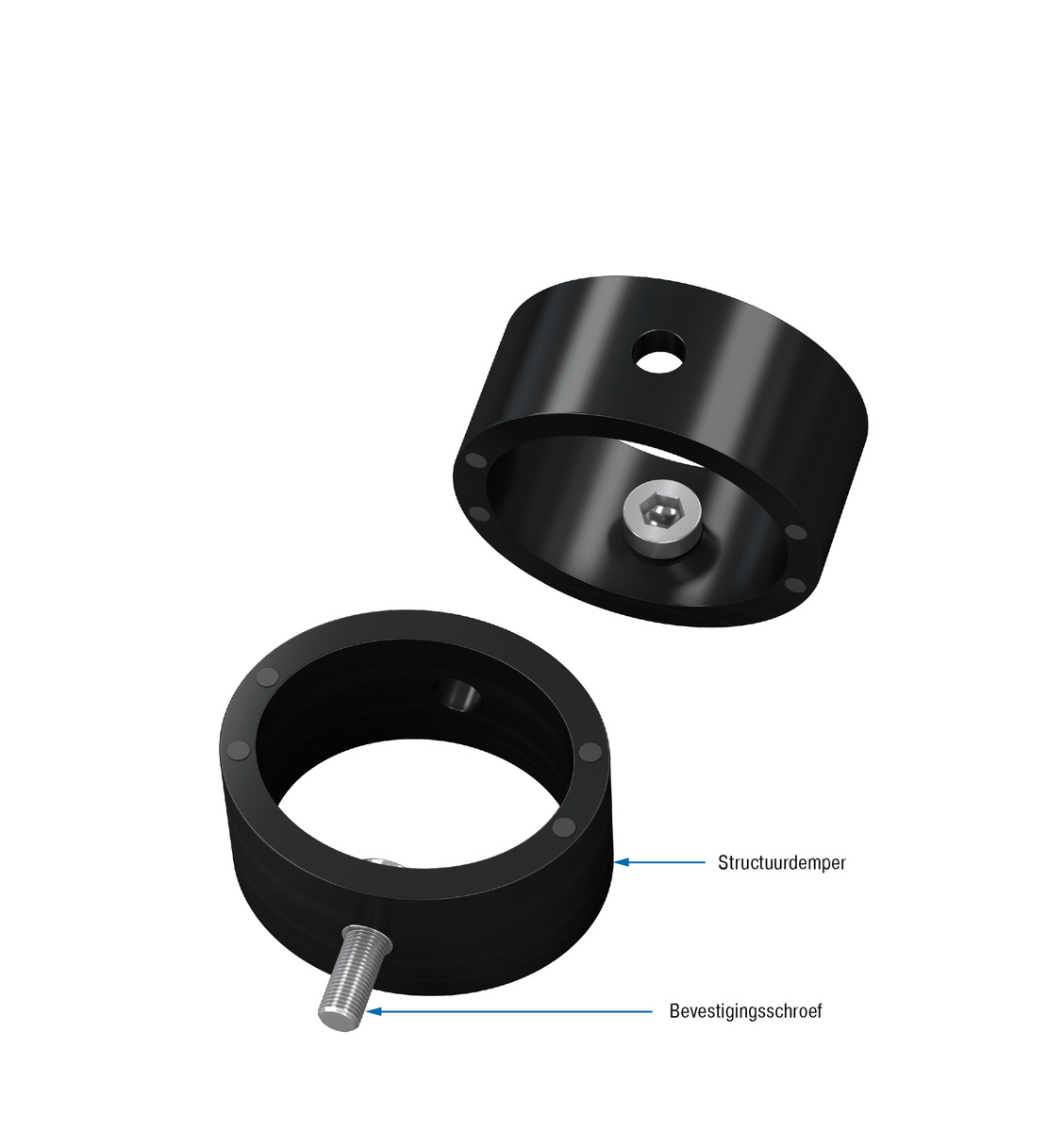

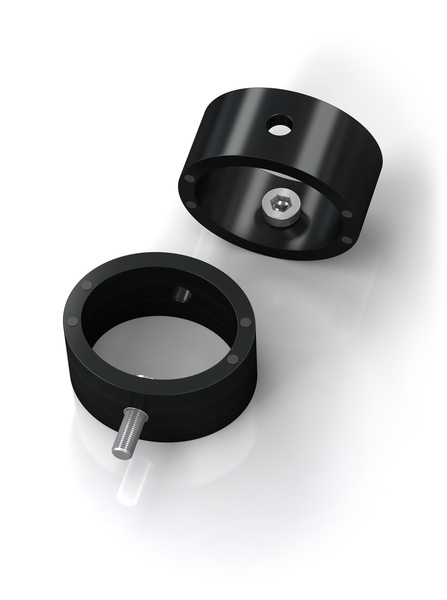

Harder materiaal voor een hogere energieopname: de onderhoudsvrije structuurdempers uit de TR-H-serie zijn dankzij de inbegrepen speciale schroef meteen montageklaar en worden, net als het basismodel TR radiaal belast. Ze vertragen bij bijna identieke afmetingen eveneens lang en zacht. De hardere co-polyester elastomeermix leidt bij deze modellen tot een duidelijk hogere energieopname van 2,7 Nm tot 427 Nm.

De TR-H-productfamilie is met afmetingen van Ø 30 mm t/m Ø 102 mm plaatsbesparend. Hij vult de TUBUS serie aan tussen de progressieve TR- en de bijna lineaire TS-modellen. Gebruikers hebben daardoor de beschikking over een individueel, kiesbaar breed overlappend bereik van de karakteristiek binnen de ACE TUBUS-familie.

De TUBUS TR-H is eveneens geschikt als einddemping in lineaire assen, in de werktuigbouw en in werktuigmachines, in hydraulische, pneumatische en handlingmachines en in andere toepassingen.

Technische gegevens

Energieopname 2,7 Nm/Slag tot 427 Nm/Slag

Slag max. 15 mm tot 56 mm

Energieabsorptie 39 % tot 62 %

Dynamische krachtopname 550 N tot 21.200 N

Toegestane temperatuurbereik -40 °C tot +90 °C

Bouwgrootte 30 mm tot 102 mm

Inbouwpositie willekeurig

Materiaalhardheid Shore 55D

Materiaal structuurlichaam: co-polyester elastomeer

Omgeving bestand tegen microben, zeewater, chemicaliën en met zéér goede UV- en ozonresistentie. Géén wateropname en géén opzwelling.

Botssnelheid tot max. 5 m/s

Aandraaimoment max. M5: 3 Nm
M6: 6 Nm
M8: 20 Nm

Toepassingsgebieden meubelindustrie, sportapparaten, lineaire sleden, pneumatische cilinders, hanteringsmodules, machines en installaties, stapelinstallaties, elektromechanische aandrijvingen, transportinstallaties, dokinstallaties in de scheepsbouw

Opmerking

Geschikt voor noodstop- en duurtoepassingen. Neem bij toepassingen onder voorspanning en bij verhoogde temperaturen contact op met ACE.

Veiligheidsinstructie

bevestigingsschroef extra met Loctite borgen

Op aanvraag

speciale slagen, karakteristieken, veerconstanten, bouwgroottes en materialen leverbaar

Toepassingsvoorbeelden

Structuurdempers - TUBUS TR-H
Voor de tweede generatie van hun unieke, want opvouwbare en driewielige e-scooter hebben de ingenieurs van scuddy GmbH & Co. KG gestreefd naar nog meer individuele demping dan het vorige model. Deze elektrische scooter maakt al gebruik van onze...
Structuurdempers - TUBUS TR-H
De universele machine van Metallatelier GmbH wordt gebruikt voor het automatisch sluiten van flessen in verschillende afmetingen die zijn gevuld met ontsmettingsmiddel. De engineers waren op zoek naar voordelige aanslagdempers die stroomloos...

Toepassingsgebieden

  • meubelindustrie
  • sportapparaten
  • lineaire sleden
  • pneumatische cilinders
  • hanteringsmodules
  • machines en installaties
  • stapelinstallaties
  • elektromechanische aandrijvingen
  • transportinstallaties
  • dokinstallaties in de scheepsbouw
De TUBUS TR-H is eveneens geschikt als einddemping in lineaire assen, in de werktuigbouw en in werktuigmachines, in hydraulische, pneumatische en handlingmachines en in andere toepassingen.
×
