Veiligheidsproducten
Basistypes
TYPESEnergieopname Nm/SlagEnergieopname noodstop Nm/SlagSlag max. mm
TC86-391.2101.69539
TC90-491.6402.29549
TC100-591.7852.50059
TC102-631.9702.76063
TC108-301.9002.66030
TC117-973.7105.19597
TC136-654.2505.95065
TC137-906.3508.89090
TC168-12410.10014.140124

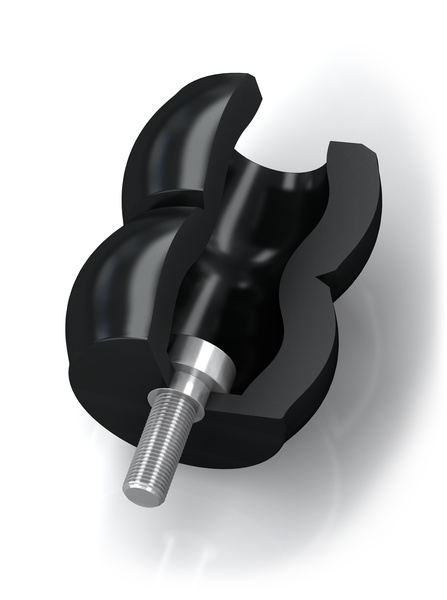

Veiligheidsdempers
TC

Compacte krachtpatser

Kraaninstallaties
Energieopname 1,210 Nm/Slag tot 10.100 Nm/Slag
Maximale slag 39 mm tot 124 mm

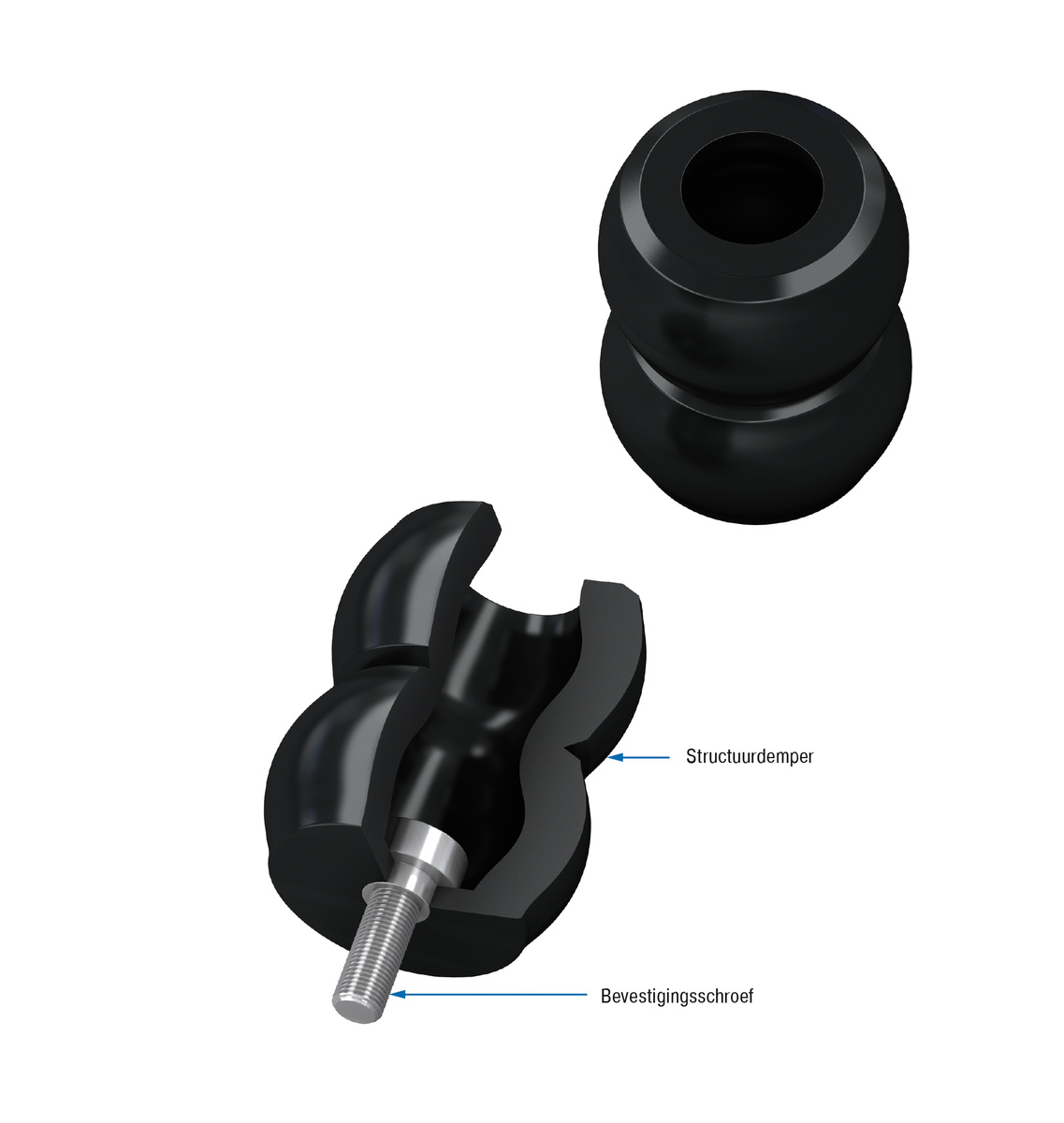

Voor nog meer bescherming: de structuurdempers van de TC-serie uit de ACE TUBUS-serie zijn ook als veiligheidsdempers bruikbaar. Deze onderhoudsvrije, montageklare dempingselementen van co-polyester elastomeer zijn speciaal voor het gebruik in kraaninstallaties ontwikkeld en voldoen aan de internationale industriestandaards OSHA en CMAA. Dankzij de speciale bouwvorm TC-S is het ACE gelukt middels het unieke dual-concept, de voor kraaninstallaties vereiste veerconstante te bereiken.

In zowel TC-S als TC-uitvoering, vormt deze serie voor energiemanagementsystemen een voordelige oplossing met een hoge krachtopname. De uiterst kleine en lichte bouwvorm van Ø 64 mm tot Ø 176 mm zorgt voor een energieopname van 450 Nm tot 17.810 Nm.

De structuurdempers uit de TC-serie beschermen o.a. kranen, laad- en hefinrichtingen, hydraulische apparatuur, enz.

Technische gegevens

Slag max. 39 mm tot 124 mm

Energieabsorptie 31 % tot 64 %

Dynamische krachtopname 80.000 N tot 978.000 N

Toegestane temperatuurbereik -40 °C tot 90 °C

Bouwgrootte 64 mm tot 176 mm

Materiaalhardheid Shore 55D

Materiaal structuurlichaam: co-polyester elastomeer

Inbouwpositie willekeurig

Omgeving bestand tegen microben, zeewater, chemicaliën en met zéér goede UV- en ozonresistentie. Géén wateropname en géén opzwelling.

Botssnelheid max. 5 m/s

Aandraaimoment max. M12: 50 Nm
M16: 40 Nm (DIN912)
M16: 120 Nm (passchroef)

Opmerking

Geschikt voor noodstop- en duurtoepassingen. Neem bij toepassingen onder voorspanning en bij verhoogde temperaturen contact op met ACE.

Op aanvraag

speciale slagen, karakteristieken, veerconstanten, bouwgroottes en materialen leverbaar

Toepassingsvoorbeelden

Veiligheidsdempers - TUBUS TC en TC-S
In hun functie van slingerbegrenzing beschermen ze de machines bijvoorbeeld bij het indraaien en laden en geven ze de wielladers naast stabiliteit ook een zeer hoge mate van comfort en veiligheid. Een ander voordeel is dat de schovel bij het...
Veiligheidsdempers - TUBUS TC en TC-S
Een sorteerinstallatie voor koper van Wieland-Werke AG wordt gebruikt om het metaal-schraapsel te scheiden. Tijdens het scheidingsproces belandt het schroot met een massa tot 4.000 kg in een stalen opvangconstructie. Met een valhoogte van 2,3 m en...
Veiligheidsdempers - TUBUS TC en TC-S
Helikopters zijn licht gebouwd en moeten met de nodige zorg worden behandeld, vooral als deze vliegende objecten als luchtvracht naar hun operationele basis moeten worden gebracht. Dan is het interieur van het transportvliegtuig meestal slechts...
Veiligheidsdempers - TUBUS TC en TC-S
Of het nu gaat om vliegtuigcockpits, spoorwegcabines of personenauto's: het bewegingsprincipe van platforms voor simulatoren is altijd hetzelfde. Om de x-, y- en z-as met hun verschillende eisen in de eindposities te beschermen, worden...

Toepassingsgebieden

  • kraantoepassingen
  • laad- en hijsvoorzieningen
  • hydraulische apparaten
  • elektromechanische aandrijvingen
De structuurdempers uit de TC-serie beschermen o.a. kranen, laad- en hefinrichtingen, hydraulische apparatuur, enz.
×
