Veiligheidsproducten
TYPESEnergieopname Nm/SlagEnergieopname geoptimaliseerd Nm/SlagSlag mm
SCS64-50EU-6.00048,6
SCS64-100EU-12.00099,4
SCS64-150EU-18.000150,0

Veiligheidsstootdempers
SCS64EU

Industriebouwvorm met hoge energieopname

Zelfinstellend of geoptimaliseerde karakteristiek
Energieopname 3.400 Nm/Slag tot 18.000 Nm/Slag
Slag 48.5 mm tot 150 mm

Effectieve noodstop: de ACE veiligheidsstootdempers uit de productfamilie SCS33 tot SCS64 zijn gebaseerd op de innovatieve techniek van de succesvolle industriestootdempers uit de MAGNUM-serie. Ze zijn, net als de MAGNUM-stootdempers, onderhoudsvrij en montageklaar.

Door een voor de betreffende toepassing verbeterde karakteristiek, is de energieopname van deze hydraulische machine-elementen per slag meer dan twee keer zo hoog, vergeleken met de ACE industriestootdempers uit de MAGNUM-serie. Gebruikers profiteren bij een uitstekende prijs-kwaliteitsverhouding van standtijden tot 1.000 slagen. Dankzij de compacte constructie in de maten M33x1,5 t/m M64x2 zijn ze makkelijk in bestaande toepassingen te integreren.

De slanke, krachtige, veiligheidsstootdempers zijn alleen bestemd voor noodstop-toepassingen. Ze zijn veelzijdig in het gebruik, bijv. in portaal- en transportinstallaties, bewerkingscentra of assemblage-automaten.

Technische gegevens

Energieopname 3.400 Nm/Slag tot 18.000 Nm/Slag

Slag 48.5 mm tot 150 mm

Botssnelheid 0,02 m/s tot 5 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik -12 °C tot +66 °C. Hogere en lagere temperaturen op aanvraag.

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

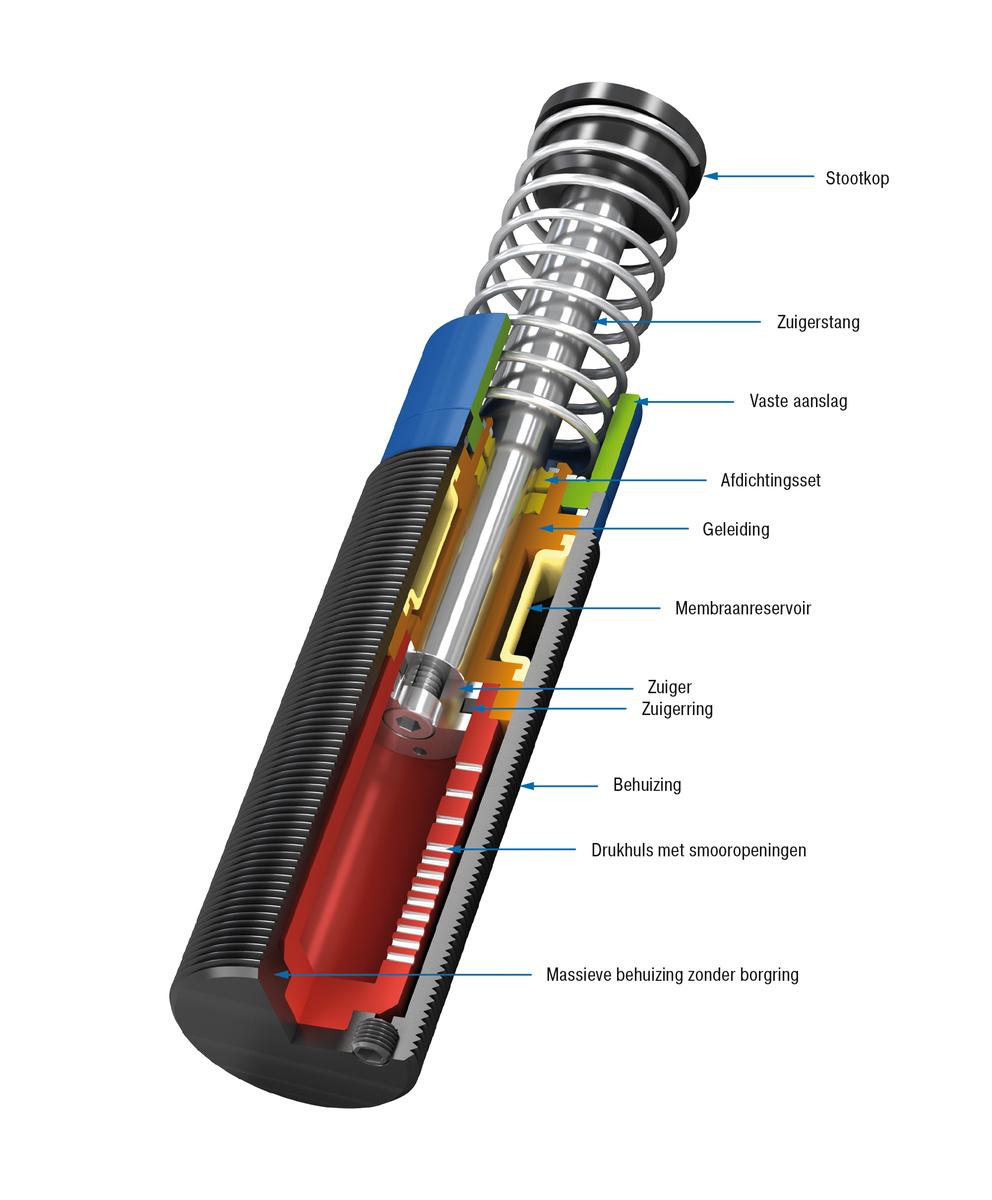

Materiaal behuizing: tenifeer gehard staal; zuigerstang: hardverchroomd staal; stootkop: staal gehard en corrosiebestendig gecoat; retourveer: staal verzinkt of met kunststofcoating; toebehoren: staal corrosiebestendig gecoat

Dempingsmedium Automatic Transmission Fluid (ATF)

Opmerking

Op kruipsnelheid kan de demper ingeschoven worden. Er wordt geen stuwdruk opgebouwd en er ontstaat geen remeffect.

Op aanvraag

speciale olie, speciale flenzen enz.

Toepassingsvoorbeelden

Veiligheidsstootdempers - SCS33 tot SCS64
De draagconstructie en geleidesteun van deze draaitafel voor de productie van onderdelen in de luchtvaartindustrie zijn gemaakt van graniet en mogen niet beschadigd raken. Om beschadiging bij besturingsfouten of een verkeerde bediening te...
Veiligheidsstootdempers - SCS33 tot SCS64
In de topmodellen van de lineaire systemen van een van de meest gerenommeerde ondernemingen op het gebied van de aandrijf- en regeltechniek zijn veiligheidsstootdempers van ACE ingebouwd. Hun taak: de Z-as bij ongecontroleerde bewegingen...
Veiligheidsstootdempers - SCS33 tot SCS64
Vier SCS33 veiligheidsstootdempers van ACE beschermen de eindposities van een direct aangedreven planaire motor. Het bijzondere aan dit wetenschappelijke project was dat men er rekening mee moest houden dat er een combinatie van kinetische en...
Veiligheidsstootdempers - SCS33 tot SCS64
Veiligheidsstootdempers van de SDH- en SCS-productfamilies optimaliseren deze testopstelling. Aan het einde van een versnellingstraject van 6 meter remmen zij de met testmateriaal uitgeruste slede snel, precies en betrouwbaar af. Daarbij voeren...

Toepassingsgebieden

  • productie- en bewerkingscentra
  • transportinstallaties
  • behuizing: tenifeer gehard staal; zuigerstang: hardverchroomd staal; stootkop: staal gehard en corrosiebestendig gecoat; retourveer: staal verzinkt of met kunststofcoating; toebehoren: staal corrosiebestendig gecoat
  • testbanken
  • machines en installaties
  • zwenkeenheden
  • kraansystemen
De slanke, krachtige, veiligheidsstootdempers zijn alleen bestemd voor noodstop-toepassingen. Ze zijn veelzijdig in het gebruik, bijv. in portaal- en transportinstallaties, bewerkingscentra of assemblage-automaten.
×
