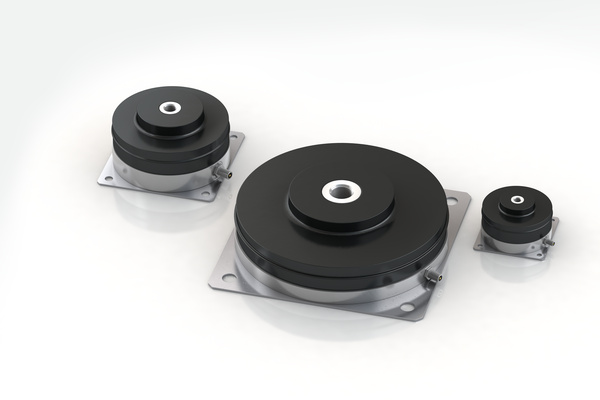

Laagfrequente luchtveerelementen
PLM

Eenvoudige toepassingen, grote keuze

Pneumatische luchtveringselementen
Eigenfrequentie 3 Hz tot 10 Hz

Zeer lage eigenfrequentie van slechts 3 Hz: Met de luchtveerelementen uit de productfamilie PLM van ACE is nu de laagfrequente trillings- en schokisolatie op veel gebieden mogelijk. Met de acht verschillende, af magazijn beschikbare uitvoeringen, die zowel kleinere lasten van 45 kg tot grote lasten van 8.800 kg kunnen dragen, kunnen alle soorten apparaten tegen ongewenste trillingen geïsoleerd en tegelijkertijd, dankzij het geïntegreerde ventiel, perfect genivelleerd worden. Als hij als trillingsdemper wordt toegepast, waarborgt de interne luchtkamer al vanaf 5 Hz een doorslaggevend isolerend effect. De verhouding tussen horizontale en verticale eigenfrequentie ligt bij 1:1 en bedraagt slechts 3,0 Hz in optimaal belaste toestand.

Gebruikers van meettafels, testbanken hogesnelheidspersen, productie-installaties en verdere constructies zijn zeer tevreden.

Technische gegevens

Eigenfrequentie 3 Hz tot 10 Hz

Standaardkleuren zwart

Toegestane temperatuurbereik -30 °C tot +50 °C

Materiaal behuizing: aluminium PLM 1, 3, 6, 12; staal verzinkt PLM 24, 48, 96, 192; isolatiemedium: neopreen

Toepassingsgebieden meettafels, testbanken, hogesnelheidspersen, productie-installaties, productie- en bewerkingscentra

Op aanvraag

speciale trillingsisolerende voetjes, op maat geconfigureerd. Speciale types.

Toepassingsvoorbeelden

Laagfrequente luchtveerelementen - PLM
Bij de enscenering van een opera moest een 3D-HDD-projector tijdens de voorstellingen beelden op het toneel projecteren. Doordat de projector op een wagen stond die over een tegelvloer werd voortbewogen, waren de projecties aanvankelijk niet...
Laagfrequente luchtveerelementen - PLM
Bij een gerenommeerde Belgische chocolatier veroorzaakte een deel van het productieproces trillingen in een aangrenzend woonhuis. Ondanks een groot aantal testen vond de fabrikant geen oplossing die trillingen van minder dan 20 Hz kon isoleren,...
Laagfrequente luchtveerelementen - PLM
Een team van de hogeschool optimaliseert de oliepompen om het brandstofverbruik van verbrandingsmotoren te verminderen. Hiervoor zijn tal van tests nodig. Een testbank veroorzaakte ongewenste trillingen. PLM-luchtveerelementen van ACE zorgen op...
Laagfrequente luchtveerelementen - PLM
Voor een vervormingsvrij geluid vertrouwt een fabrikant van hifi-versterkers op luchtveren van ACE. Dit elimineert effectief storende omgevingstrillingen die de demonstratieruimte binnendringen vanuit een naburige werkplaats en de luisterervaring...

Toepassingsgebieden

  • meettafels
  • testbanken
  • hogesnelheidspersen
  • productie-installaties
  • productie- en bewerkingscentra
Gebruikers van meettafels, testbanken hogesnelheidspersen, productie-installaties en verdere constructies zijn zeer tevreden.
×
