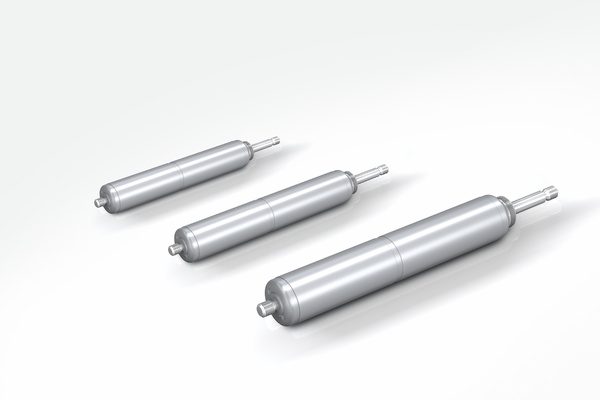

Hydraulische remcilinders
HBS-28 tot HBS-70

Spelingvrije lineaire snelheidsregeling

Instelbaar, zonder loze slag
Druk- resp. trekkracht 30 N tot 40.000 N
Slag 50 mm tot 800 mm

Demping in een of twee richtingen: de hydraulische remcilinders uit de productfamilie HBS zijn in het slanke gasveerdesign uitgevoerd en daardoor even compact als krachtig. Ze zijn onderhoudsvrij, montageklaar en in- en uitschuifsnelheden kunnen nauwkeurig ingesteld worden als ze bijv. als twee- of eenzijdig werkende remmen worden gebruikt.

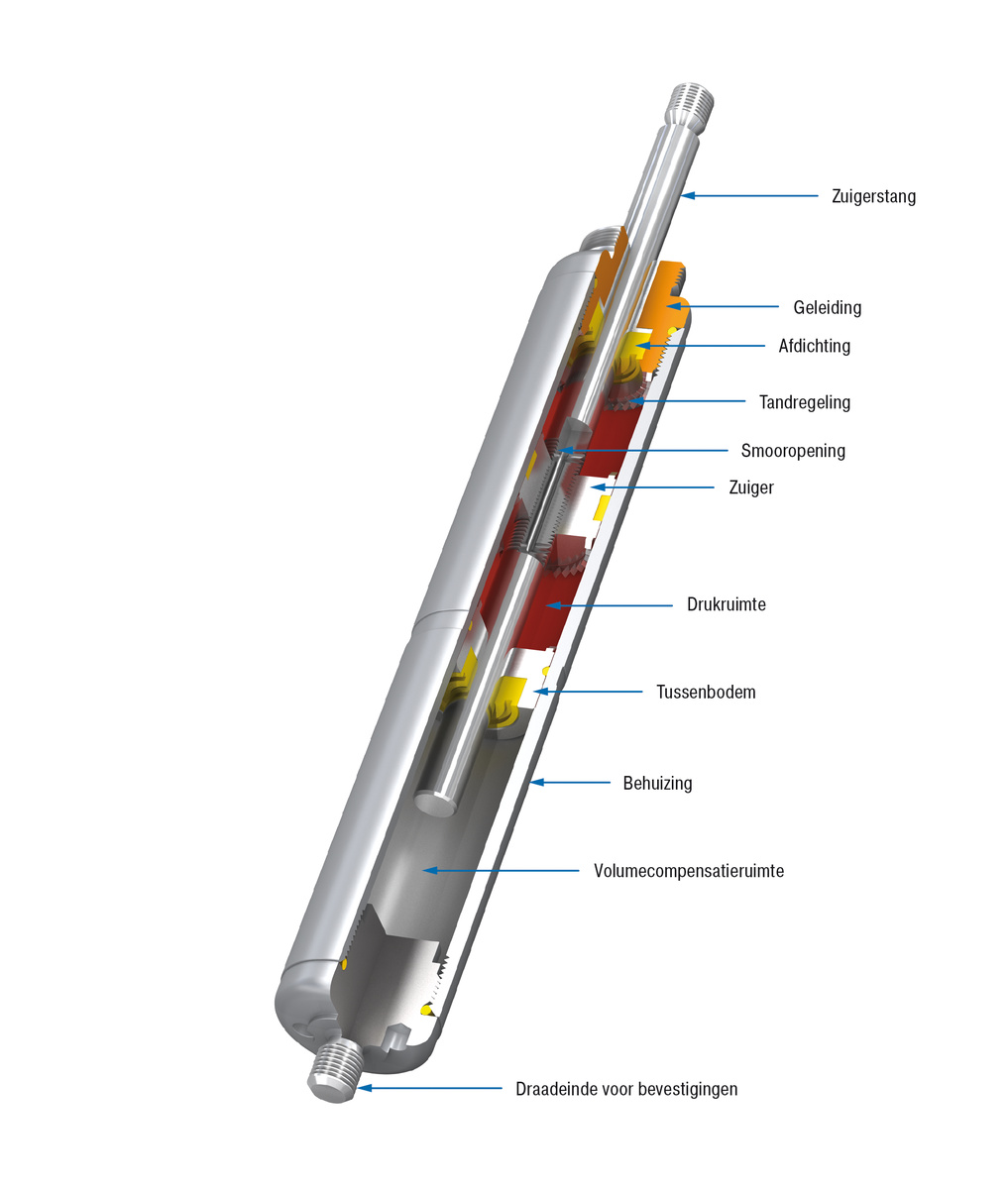

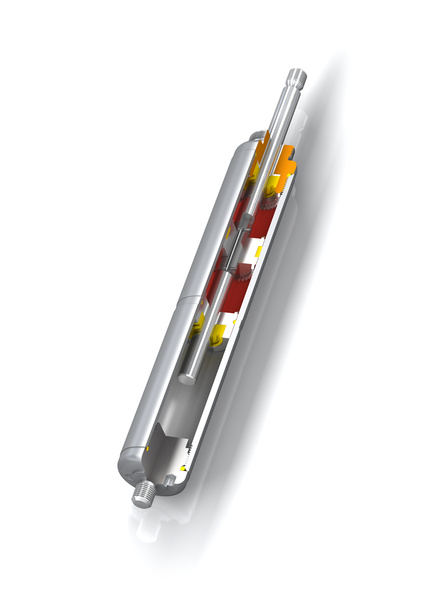

Deze remcilinders bieden constante voedingssnelheden en kunnen via een tandregeling nauwkeurig worden afgesteld. Dankzij een instelsegment aan de zuiger is het instellen in de eindposities heel eenvoudig. Door de vele aanbouwcomponenten is ook de montage eenvoudig, zodat de remcilinders universeel inzetbaar zijn, bijv. voor de demping van heen en weer bewegende massa’s, zoals bij Power and Free toepassingen.

Toepassingsgebieden zijn naast automotive ook industriële toepassingen, de klassieke machinebouw, de elektronica- en meubelindustrie en de medische techniek.

Technische gegevens

Druk- resp. trekkracht 30 N tot 40.000 N

Slag 50 mm tot 800 mm

Cilinderbuisdiameter Ø 28 mm tot Ø 70 mm

Zuigerstangdiameter Ø 8 mm tot Ø 30 mm

Levensduur ca. 10.000 m

Toegestane temperatuurbereik -20 °C tot +80 °C

Instelling door verdraaien van de zuigerstang in volledig in- of uitgeschoven toestand

Vaste aanslag externe vaste aanslagen 1 mm tot 3 mm vóór het einde van de slag voorzien

Dempingsmedium olie

Materiaal behuizing: staal verzinkt of gecoat; zuigerstang: hardverchroomd staal; bevestigingen: verzinkt staal

Inbouwpositie willekeurig

Toepassingsgebieden trillingsisolatie, stoeltjesliftdemping, attracties, cilindersnelheidsregulering, dempingsregeling

Opmerking

Bij langere stilstandtijden verhoogd losbreekmoment.

Bevestigingen

De bevestigingen zijn willekeurig te combineren en moeten indien nodig tijdens de inbouw tegen verdraaiing beveiligd worden.

Veiligheidsinstructie

bij grote slagen met hoge krachten zwenkmontageblok MBS gebruiken

Op aanvraag

speciale olie en andere speciale uitvoeringen evenals overig toebehoren leverbaar

×
