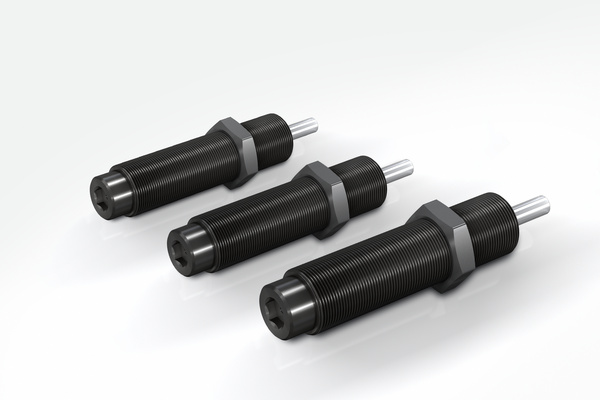

Kleine stootdempers
MC150 tot MC600

Hoogste standtijden met geringe retourkrachten

Zelfinstellend, rolmembraantechnologie
Energieopname 20 Nm/Slag tot 136 Nm/Slag
Slag 12 mm tot 25 mm

Beproefd en lange levensduur door een hermetisch dicht rolmembraan in elke demper is de productfamilie MC150 tot MC600 geschikt voor de hoogste standtijden tot 25 miljoen slagen. De door ACE geperfectioneerde rolmembraantechniek zorgt voor perfecte scheiding van dempingsvloeistof en omgevingslucht. Hierdoor is directe montage in een drukruimte, bijv. als einddemping in persluchtcilinders, tot ca. 7 bar mogelijk.

Bovendien zorgt het rolmembraan voor zeer geringe retourkrachten van deze onderhoudsvrije demper. Perfect in kleine stappen opvolgende gradatie van het hardheidsbereik, maximale energieopname en de geïntegreerde vaste aanslag zijn verdere pluspunten. Daarnaast maakt het gebruik van een gemonteerde geleidepen botshoeken van maximaal 25° mogelijk.

Kleine stootdempers uit deze productfamilie zijn universeel inzetbaar, aangezien ze ook in roestvrij staal verkrijgbaar zijn. Ze worden o.a. in de machine- en installatiebouw gebruikt.

Technische gegevens

Energieopname 20 Nm/Slag tot 136 Nm/Slag

Slag 12 mm tot 25 mm

Botssnelheid 0,06 m/s tot 6 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik 0 °C tot 66 °C

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

Materiaal behuizing, toebehoren: staal corrosiebestendig gecoat; geleiding: kunststof; zuigerstang: gehard roestvast staal (1.4125, AISI 440C); rolmembraan: ethyleen-propyleen

Dempingsmedium olie, temperatuurstabiel

Toepassingsgebieden lineaire sleden, pneumatische cilinders, zwenkeenheden, hanteringsmodules, machines en installaties, productie- en bewerkingscentra, meettafels, werktuigmachines, sluitsystemen

Opmerking

Voor een precieze eindaanslag adviseren wij het gebruik van een aan­slaghuls (AH).

Veiligheidsinstructie

Vreemde deeltjes in de omgeving kunnen de rolmembranen beschadigen en tot een kortere standtijd leiden. Neem contact op met ACE voor een geschikte oplossing. Geschikt voor gebruik in een drukruimte tot maximaal 7 bar.

Op aanvraag

verhoogde corrosiebescherming. Speciale draad of in andere speciale uitvoeringen.

Toepassingsvoorbeelden

Kleine stootdempers - MC150 tot MC600
Bij een rijveiligheidstraining simuleren vlaggen plotseling opdoemende obstakels. Als de bestuurder te langzaam reageert, klappen de vlaggen net zo snel terug om schade aan het voertuig te voorkomen. Om de eindstanden van dit veiligheidssysteem...
Kleine stootdempers - MC150 tot MC600
Voor een bijzonder plaatsbesparend ontwerp van de nieuwe split tray-sorteerders heeft het Nederlandse bedrijf Equinox MHE de radius van de bochten gereduceerd. ACE's MC150 mini-schokdempers worden gebruikt om de hoge snelheid in de bochten te...
Kleine stootdempers - MC150 tot MC600
Een klant van Metallatelier GmbH had tijdens de coronapandemie een speciale machine nodig voor het automatisch sluiten van flessen. Het bedrijf optimaliseerde daarvoor een bestaande constructie. Voor de eindpositiedemping en beperking van de...

Toepassingsgebieden

  • lineaire sleden
  • pneumatische cilinders
  • zwenkeenheden
  • hanteringsmodules
  • machines en installaties
  • productie- en bewerkingscentra
  • meettafels
  • werktuigmachines
  • sluitsystemen
Kleine stootdempers uit deze productfamilie zijn universeel inzetbaar, aangezien ze ook in roestvrij staal verkrijgbaar zijn. Ze worden o.a. in de machine- en installatiebouw gebruikt.
×
