Hoge energieabsorptie en een breed effectief gewichtsbereik
instelbaar Energiecapaciteit per slag 3.450 tot 10.350 Nm/Slag Slag 1 tot 3 inch

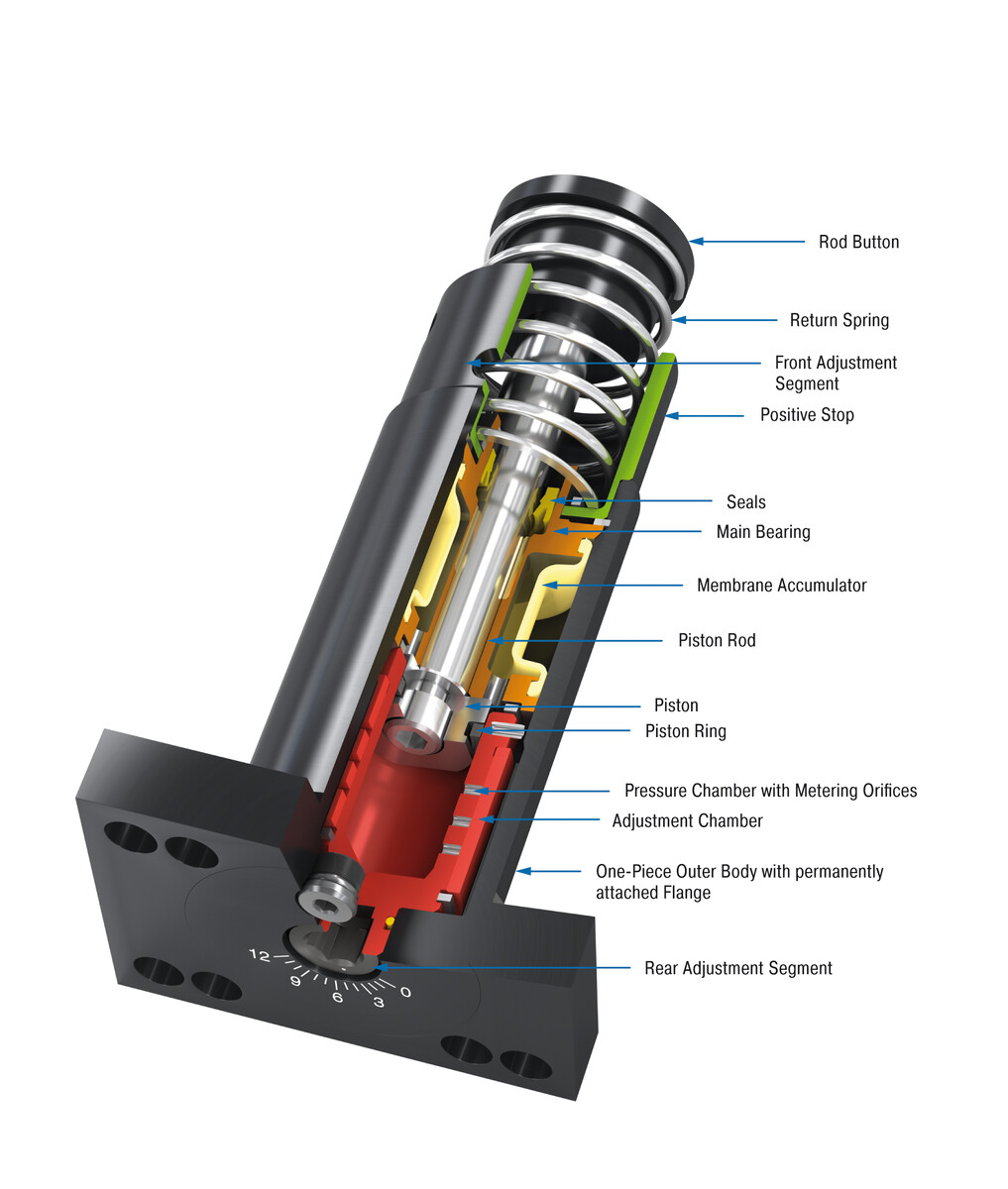

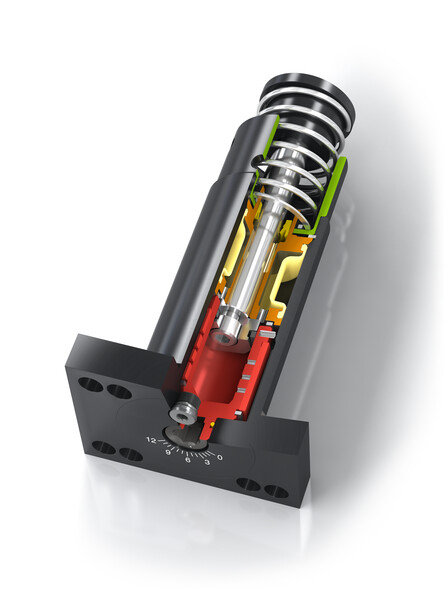

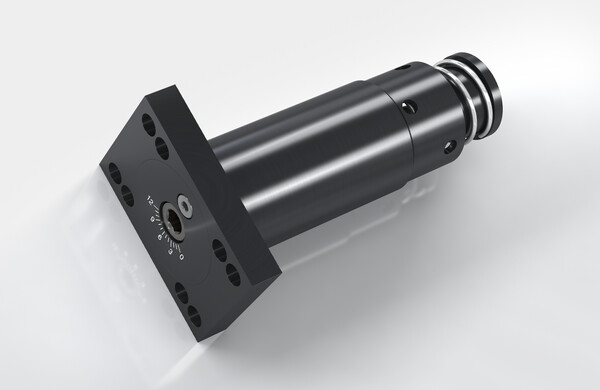

SALDN industriële schokdempers bieden hoge prestatieniveaus en een lange levensduur, zelfs in de moeilijkste omgevingen. Deze schokdempers hebben een geïntegreerde positieve stop en zijn ontworpen voor effectieve gewichten van 3.000 tot 45.000 in-lbs. per cyclus.
In de praktijk leiden bovendien hoge energieopnames in compacte bouwvorm en een groot bereik van de effectieve massa tot grote voordelen. Naast compactere constructies maken deze kleine, maar zeer krachtige dempers ook de volle benutting van het machinevermogen mogelijk.
Deze instelbare schokdempers kunnen worden aangepast en precies aan uw eisen worden aangepast, waardoor ze geschikt zijn voor een groot aantal toepassingen in industriële automatisering en machinebouw, met name in automatisering en portalen.
Hoge energieabsorptie en een breed effectief gewichtsbereik
instelbaar Energiecapaciteit per slag 3.450 tot 10.350 Nm/Slag Slag 1 tot 3 inch
Technical Data
Energiecapaciteit per slag 3.450 tot 10.350 Nm/Slag
Slag 1 tot 3 inch
Impact snelheidsbereik tot 5 m/s
Bedrijfstemperatuurbereik -12 tot 66 °C
Inbouwpositie Willekeurig
Vaste aanslag geïntegreerd
Aanpassing Achterkant van schokdemper
Dempingsmedium Automatic Transmission Fluid (ATF)
Technische notities
Opmerking
ACE raadt aan een model te kiezen met 20% meer capaciteit dan volgens uw berekeningen nodig is. Deze extra capaciteit maakt het mogelijk om in de toekomst veranderingen in gewicht, snelheid of cyclussnelheid door te voeren.
Veiligheidsinstructie
Externe materialen in de omgeving kunnen de afdichtingscomponenten aantasten en leiden tot een kortere levensduur. Neem contact op met ACE voor suggesties voor een geschikte oplossing. Verf de schokdempers niet vanwege de warmteafgifte.
Op aanvraag
Speciale oliën, vernikkeld, verhoogde corrosiebescherming, montage in luchtcilinders, extra bereik voor impactsnelheden of andere speciale opties zijn op aanvraag verkrijgbaar.
Toepassingsgebieden
sluitsystemen
bewerkingscentra
werktuigmachines
meettafels
productie- en bewerkingscentra
machines en installaties
hanteringsmodules
zwenkeenheden
pneumatische cilinders
lineaire sleden
Deze instelbare schokdempers kunnen worden aangepast en precies aan uw eisen worden aangepast, waardoor ze geschikt zijn voor een groot aantal toepassingen in industriële automatisering en machinebouw, met name in automatisering en portalen.
Productfamilie
MC33 tot MC64
Ultramoderne dempertechnologie: de combinatie van de nieuwste afdichtingstechniek, geharde geleidingen en een geïntegreerde vaste aanslag maken deze zelfinstellende stootdemper uit de MAGNUM-serie van ACE tot zo’n groot succes.
Ultramoderne dempertechnologie in roestvrij staal: de zelfinstellende industriële stootdempers MC33 tot MC64 uit de beproefde en gewilde MAGNUM-serie zijn ook verkrijgbaar in een uitvoering waarbij alle componenten die aan de buitenkant liggen, van roestvrij staal zijn, materiaal 1.
Verdere toepassingsmogelijkheden: net als alle MAGNUM-types uit de productfamilie MC33 tot MC64 zijn ook de industriestootdempers HT (high temperature) van massief materiaal.
Verdere inzetmogelijkheden: net als alle MAGNUM-types uit de familie MC33 tot MC64 zijn ook de industriestootdempers LT (low temperature) van massief materiaal.
Echte krachtpatser: de combinatie van de in de MAGNUM-serie beproefde afdichtingstechnologie inclusief membraanreservoir met de beproefde komzuigertechnologie uit de SC² familie maakt de SC33 tot SC45 dempertypes zo krachtig en geeft deze een lange levensduur.
Instelbaar en uniek: aan het succes van de MAGNUM-serie liggen ook deze industriestootdempers van ACE ten grondslag, die aan de voor- en achterzijde instelbaar zijn.
De industriële schokdempers van de SALD-productfamilie zijn ideaal voor snel bewegende machines en zijn voorzien van een ingebouwde externe positieve aanslag die schade door doorzakken voorkomt en een positief werkpositioneringspunt biedt.
