Structuurdempers
TUBUS TA

Compacte constructie bij hoge krachtopname

Axiaal dempend
Energieopname 2 Nm/Slag tot 2.951 Nm/Slag
Maximale slag 5 mm tot 48 mm

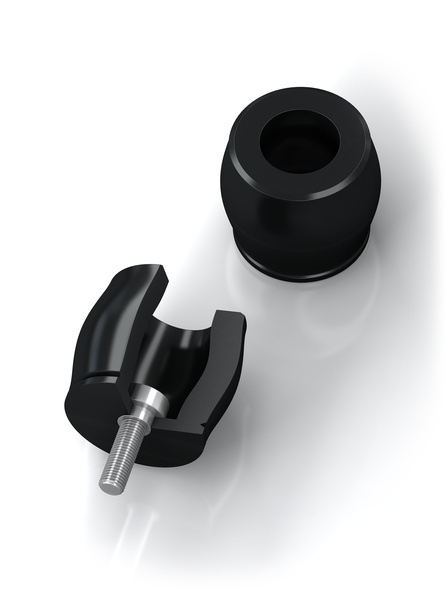

Zeer efficiënt in de opname van energie: de structuurdempers TA uit de ACE TUBUS-serie zijn onderhoudsvrij en montageklaar. Ze bestaan uit co-polyester elastomeer, een materiaal dat maar gering opwarmt en voor een gelijkblijvende demping zorgt. De TA-types nemen allemaal veel energie op aan het begin van de slag.

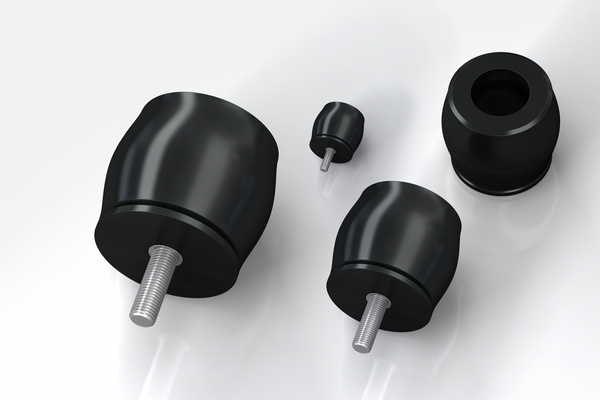

De TA-familie is speciaal ontwikkeld voor een maximale energieopname van 2 Nm t/m 2.951 Nm. De minimale bouwhoogte is te danken aan de plaatsbesparende vorm van Ø 12 mm tot Ø 116 mm. De dempers zijn met de inbegrepen speciale schroef zeer eenvoudig en snel te bevestigen.

Deze compacte, voordelige machine-elementen zijn ideaal als einddemping in lineaire assen, in de werktuigbouw en in werktuigmachines, in hydraulische en pneumatische machines, handlingapparaten en andere toepassingen.

Technische gegevens

Energieopname 2 Nm/Slag tot 2.951 Nm/Slag

Slag max. 5 mm tot 48 mm

Energieabsorptie 58 % tot 73 %

Dynamische krachtopname 870 N tot 90.000 N

Toegestane temperatuurbereik -40 °C tot +90 °C

Bouwgrootte 12 mm tot 116 mm

Inbouwpositie willekeurig

Materiaalhardheid Shore 55D

Materiaal structuurlichaam: co-polyester elastomeer

Omgeving bestand tegen microben, zeewater, chemicaliën en met zéér goede UV- en ozonresistentie. Géén wateropname en géén opzwelling.

Botssnelheid tot max. 5 m/s

Aandraaimoment max. M3: 1 Nm
M4: 1,7 Nm
M5: 2,3 Nm
M6: 6 Nm
M8: 20 Nm
M12: 50 Nm
M16: 120 Nm

Toepassingsgebieden lineaire sleden, pneumatische cilinders, hanteringsmodules, machines en installaties, zwenkeenheden, elektromechanische aandrijvingen, hydraulische apparaten, transportinstallaties, kraantoepassingen

Opmerking

Geschikt voor noodstop- en duurtoepassingen. Neem bij toepassingen onder voorspanning en bij verhoogde temperaturen contact op met ACE.

Veiligheidsinstructie

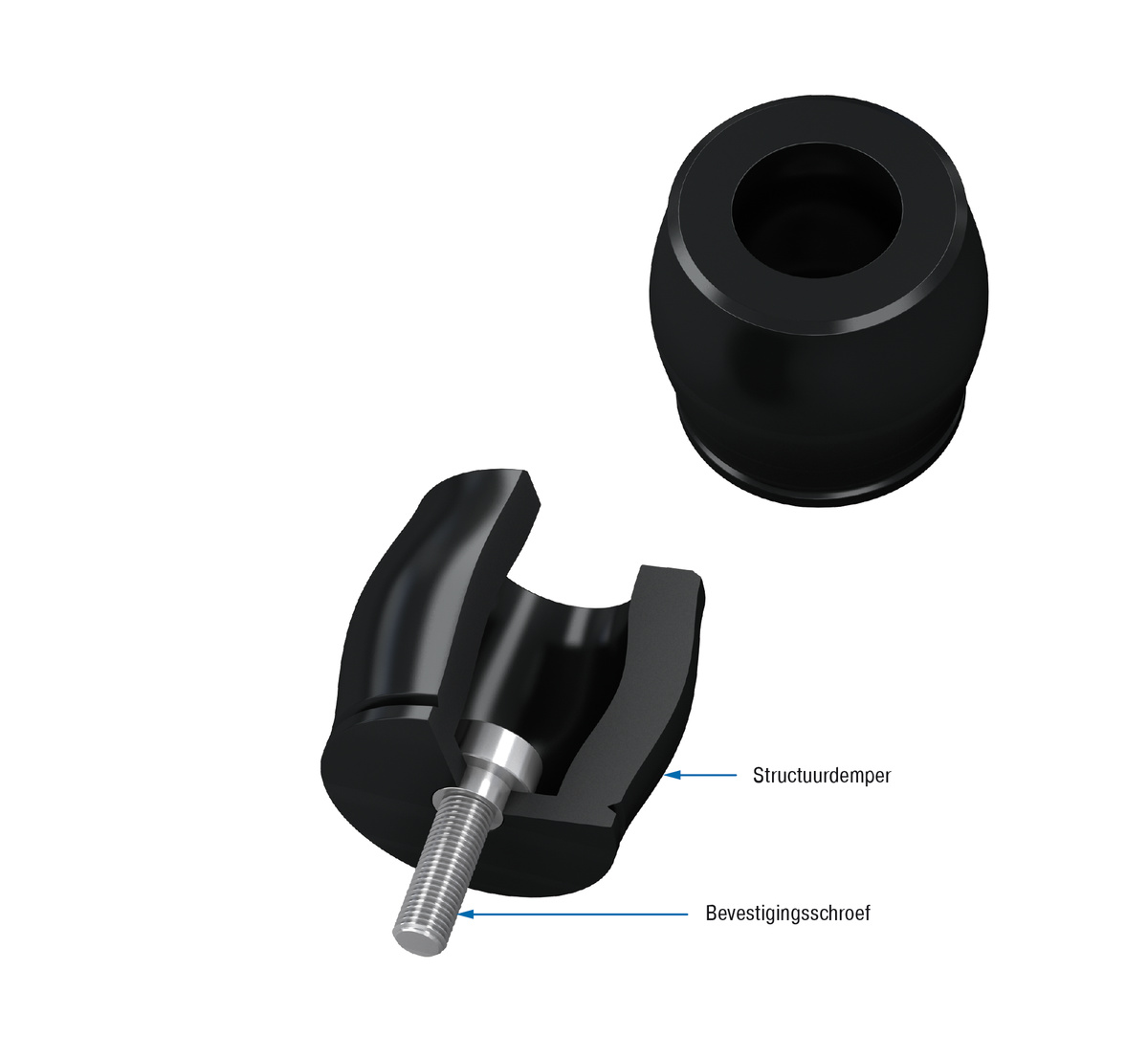

bevestigingsschroef extra met Loctite borgen

Op aanvraag

speciale slagen, karakteristieken, veerconstanten, bouwgroottes en materialen leverbaar

Toepassingsvoorbeelden

Structuurdempers - TUBUS TA
ACE structuurdempers beschermen het geïntegreerde laadstation van een innovatieve draaibank. Het interne laadstation van deze machine voor de fabricage van assen voor de auto- of toeleveringsindustrie is aan de bovenkant uitgerust met TUBUS...
Structuurdempers - TUBUS TA
Om dure schade na softwarefouten of stroomuitval te voorkomen, is het de taak van twee TUBUS structuurdempers TA17-7, die in verschillende lineaire assen, handlings- en toevoersystemen zijn geïnstalleerd, om ongecontroleerde impact van massa's in...

Toepassingsgebieden

  • lineaire sleden
  • pneumatische cilinders
  • hanteringsmodules
  • machines en installaties
  • zwenkeenheden
  • elektromechanische aandrijvingen
  • hydraulische apparaten
  • transportinstallaties
  • kraantoepassingen
Deze compacte, voordelige machine-elementen zijn ideaal als einddemping in lineaire assen, in de werktuigbouw en in werktuigmachines, in hydraulische en pneumatische machines, handlingapparaten en andere toepassingen.
×
