Dempingstechniek
Basistypes
TYPESEnergieopname Nm/SlagEnergieopname noodstop Nm/SlagSlag max. mm
TS14-72,037
TS18-94,069
TS20-106,0710
TS26-1511,51515
TS32-1623,02616
TS35-1930,03619
TS40-1934,04219
TS41-2148,06321
TS44-2363,07223
TS48-2581,09125
TS51-2792,011427
TS54-29122,015829
TS58-30149,015430
TS61-32163,016932
TS64-34208,025434
TS68-36227,027236
TS75-39291,040839
TS78-40352,045940
TS82-44419,062044
TS84-43475,063543
TS90-47580,077847
TS107-56902,096656

Structuurdempers
TS

Compacte bouwvorm bij gelijkmatige vertraging

Axiaal zacht dempend
Energieopname 2 Nm/Slag tot 966 Nm/Slag
Maximale slag 7 mm tot 56 mm

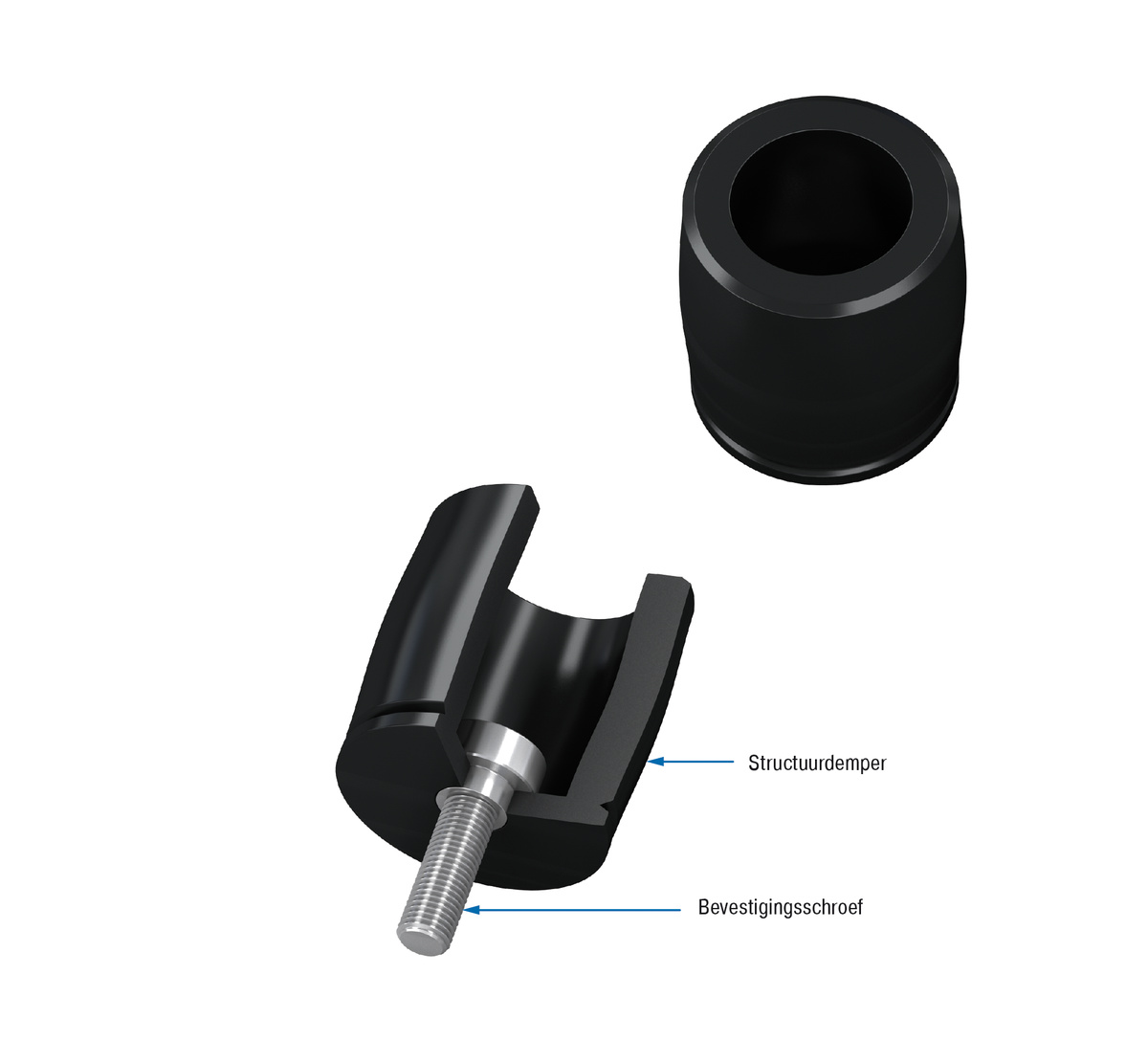

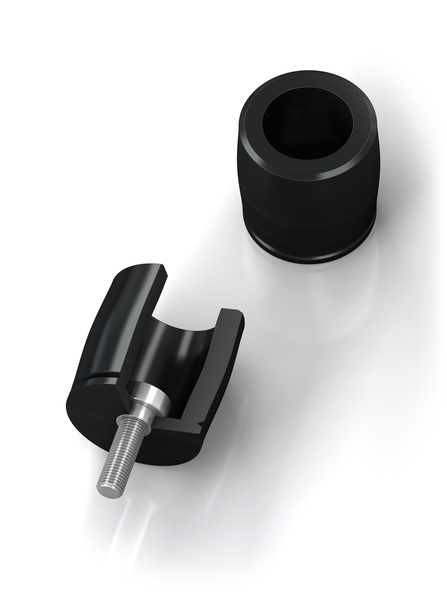

Energieopname op compacte constante wijze: de structuurdempers TS (TUBUS soft) zijn ook van co-polyester elastomeer gemaakt. Door de bijna lineaire dempingskarakteristiek absorberen de onderhoudsvrije, montageklare componenten de energie bij minimale machinebelasting zacht. De gelijkblijvende demping wordt nog bevorderd door de lage eigen opwarming van het materiaal.

De TS-productfamilie overtuigt door maximale energieopname in het bereik van 2 Nm t/m 966 Nm bij minimale bouwhoogte. De plaatsbesparende bouwvorm loopt uiteen van Ø 14 mm tot Ø 107 mm. Met de inbegrepen speciale schroef kan elke structuurdemper uit deze familie makkelijk en snel bevestigd worden.

Deze voordelige TUBUS TS met lange levensduur is geschikt voor noodstop- en duurtoepassingen en wordt bijv. toegepast als einddemping in lineaire assen, in de werktuigbouw, in werktuigmachines en in hydraulische, pneumatische en handlingmachines.

Technische gegevens

Energieopname 2 Nm/Slag tot 966 Nm/Slag

Slag max. 7 mm tot 56 mm

Energieabsorptie 35 % tot 64 %

Dynamische krachtopname 533 N tot 23.500 N

Toegestane temperatuurbereik -40 °C tot +90 °C

Bouwgrootte 14 mm tot 107 mm

Inbouwpositie willekeurig

Materiaalhardheid Shore 40D

Materiaal structuurlichaam: co-polyester elastomeer

Omgeving bestand tegen microben, zeewater, chemicaliën en met zéér goede UV- en ozonresistentie. Géén wateropname en géén opzwelling.

Botssnelheid tot max. 5 m/s

Aandraaimoment max. M4: 1,7 Nm
M5: 2,3 Nm
M6: 6 Nm
M12: 50 Nm
M16: 120 Nm

Opmerking

Geschikt voor noodstop- en duurtoepassingen. Neem bij toepassingen onder voorspanning en bij verhoogde temperaturen contact op met ACE.

Veiligheidsinstructie

bevestigingsschroef extra met Loctite borgen

Op aanvraag

speciale slagen, karakteristieken, veerconstanten, bouwgroottes en materialen leverbaar

Toepassingsvoorbeelden

TUBUS-TS - Ruimteloopband
TUBUS-TS - Ruimteloopband
Bij het trainen in gewichtloze toestand worden astronauten vastgezet in een harnas met elastische koorden, zodat ze niet loskomen van de vloer. Voor deze toepassing worden drie lineair werkende structuurdempers van ACE gebruikt. Eén zogenaamde TUBUS is aangebracht in de persluchtcilinder, de twee andere elders in het systeem. Alle dempers hebben tot taak de installatie te beschermen, als de ...
TUBUS-TS - Afremmen van onderhoudsboten
TUBUS-TS - Afremmen van onderhoudsboten
Het onderhoud van windmolens op open zee heeft lange tijd schade aan de onderhoudsboten tot gevolg gehad. Want de voor het aanmeren bedoelde starre aanlegconstructie moet vanwege de impactsnelheid en de golfslag tot wel 20 % van de massa van de boot opvangen. Pas sinds er bij het aanmeren gebruik wordt gemaakt van TUBUS-structuurdempers van ACE, kunnen kabelreparaties en ...

Toepassingsgebieden

  • lineaire sleden
  • pneumatische cilinders
  • hanteringsmodules
  • machines en installaties
  • zwenkeenheden
  • elektromechanische aandrijvingen
  • kraantoepassingen
  • transportinstallaties
Deze voordelige TUBUS TS met lange levensduur is geschikt voor noodstop- en duurtoepassingen en wordt bijv. toegepast als einddemping in lineaire assen, in de werktuigbouw, in werktuigmachines en in hydraulische, pneumatische en handlingmachines.
×
