Klemelementen
LOCKED SL

Gecombineerd klemmen en remmen

Veiligheidsklemming voor lineairgeleidingen
Houdkrachten 540 N tot 10.000 N

Overal het zekere voor het onzekere nemen: de veiligheidsklemelementen LOCKED SL klemmen en remmen met krachten van maximaal 10.000 N direct op het vrije oppervlak van de geleidingsrail van lineaire modules. Ze worden individueel aan de betreffende lineaire geleiding aangepast en zijn voor alle railgrootten (20 mm tot 65 mm) en -profielen van alle bekende fabrikanten leverbaar.

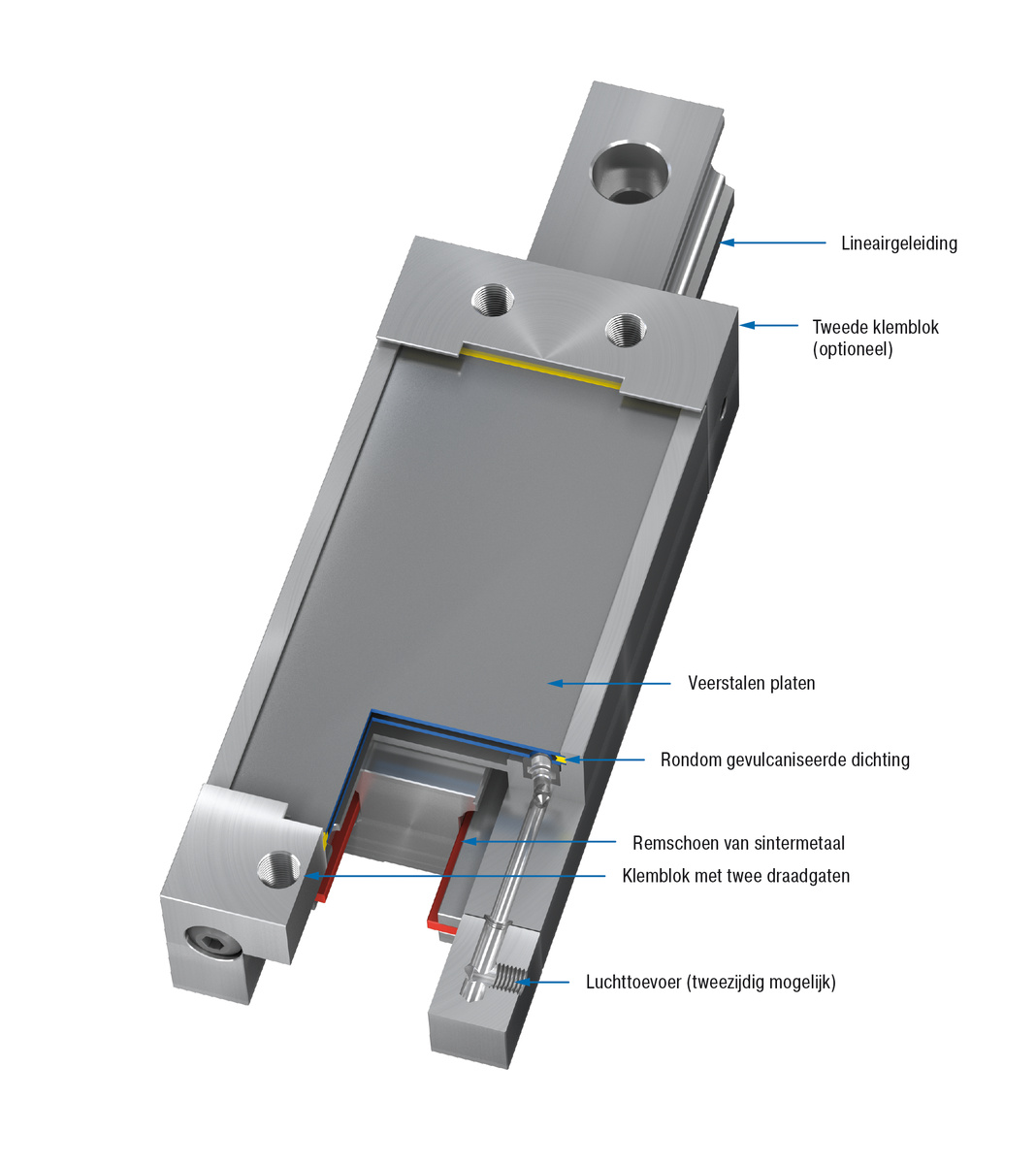

In de LOCKED SL veiligheidsklemelementen worden speciale remschoenen van slijtvast sintermetaal gebruikt voor de bijkomende noodstop-remfunctie. De productfamilie SL overtuigt met de optimale statische klemming bij een levensduur van maximaal 1 miljoen cycli resp. 500 noodremmingen. Verder overtuigt deze familie door de geringe systeemkosten, vergeleken met hydraulische en elektrische oplossingen.

Gebruikers passen de LOCKED SL vooral toe in de machinebouw en de speciaal machinebouw.

Technische gegevens

Houdkracht 540 N tot 10.000 N

Railgrootte 15 mm tot 55 mm

Aantal noodstops 500

Aantal klemmingen 1.000.000

Inbouwpositie willekeurig

Materiaal behuizing: gereedschapsstaal; remcomponent: gesinterd grafiet

Drukmedium gedroogde, gefilterde lucht

Toegestane temperatuurbereik 15 °C tot 45 °C

Toepassingsgebieden werktuigmachines, transportsystemen, toevoerinstallaties, verplaatsingtafels, montageplaatsen

Opmerking

Indien gewenst zijn montagetekeningen van de betreffende types inbegrepen.

Op aanvraag

speciale uitvoeringen leverbaar

Toepassingsvoorbeelden

LOCKED SL - Bewerkingsstand van een speciale draaibank
LOCKED SL - Bewerkingsstand van een speciale draaibank
Om de bewerkingspositie van een speciale draaibank in zowel horizontale als verticale richting te fixeren voor het uitvoeren van bewerkingen, zijn er in dit geval ACE LOCKED-elementen van het type SL35-1-6B ingebouwd. Bovendien voorkomen deze elementen dat de machine bij een storing in verticale richting omlaag beweegt. De gebruikte types van de SL-serie hebben niet alleen de juiste ...

Toepassingsgebieden

  • werktuigmachines
  • transportsystemen
  • toevoerinstallaties
  • verplaatsingtafels
  • montageplaatsen
Gebruikers passen de LOCKED SL vooral toe in de machinebouw en de speciaal machinebouw.
×
