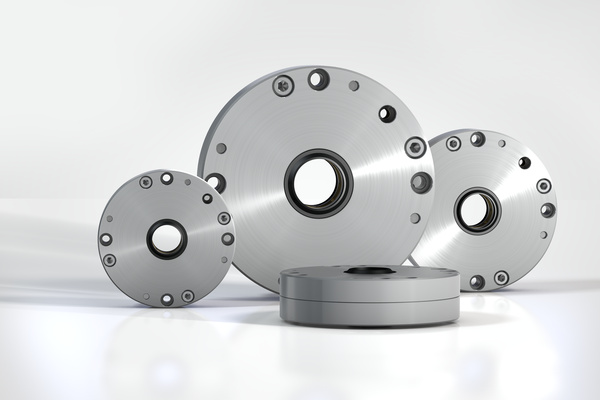

LOCKED PRK

Stangklemming met hoge klemkracht in compacte constructie

Pneumatische stangklemming, compact
Houdkrachten 700 N tot 5.000 N
Houdmomenten 7 Nm tot 100 Nm

Compact en veilig: bij weinig ruimte, zijn de compacte LOCKED PRK de ideale klemelementen. Als pneumatische stangklemming met geringe bouwhoogtes van 28 mm tot 34 mm leveren ze klemkrachten tot 5.000 N.

Er wordt geklemd met een membraan-veerplatensysteem en gelost met behulp van perslucht. De klemelementen uit de productfamilie LOCKED PRK absorberen de krachten van stangen met diameters tussen 20 mm en 40 mm zowel axiaal als rotatief. Dankzij hun werking zijn ze geschikt voor gebruik als statische klemming in drukloze toestand, aangezien het uitvallen of wegvallen van de pneumatische druk tot een onmiddellijke klemming leidt. De hoge klemkrachten gecombineerd met de lage systeemkosten, vergeleken met hydraulische en elektrische oplossingen, maken deze klemelementen zeer aantrekkelijk.

De LOCKED PRK-types worden vooral gebruikt in de machinebouw en de speciaal machinebouw.

Technische gegevens

Houdmoment 7 Nm tot 100 Nm

Houdkracht 700 N tot 5.000 N

Stangdiameter Ø 20 mm tot Ø 40 mm

Aantal klemmingen 1.000.000

Inbouwpositie willekeurig

Materiaal behuizing: gereedschapsstaal

Drukmedium gedroogde, gefilterde lucht

Toegestane temperatuurbereik 10 °C tot 45 °C

Toepassingsgebieden hefinstallaties, lichte persen, ponsen, stapelinstallaties

Opmerking

Bij de montage geharde zuigerstangen monteren.

Op aanvraag

Speciale uitvoeringen, speciale diameters en toebehoren leverbaar. Er zijn ook versies verkrijgbaar voor ISO-persluchtcilinders met een bodemplaat die afgestemd is op de afmetingen van de flensmaten van standaardcilinders conform ISO 15552.

×
