Rubber-metaal-isolatoren

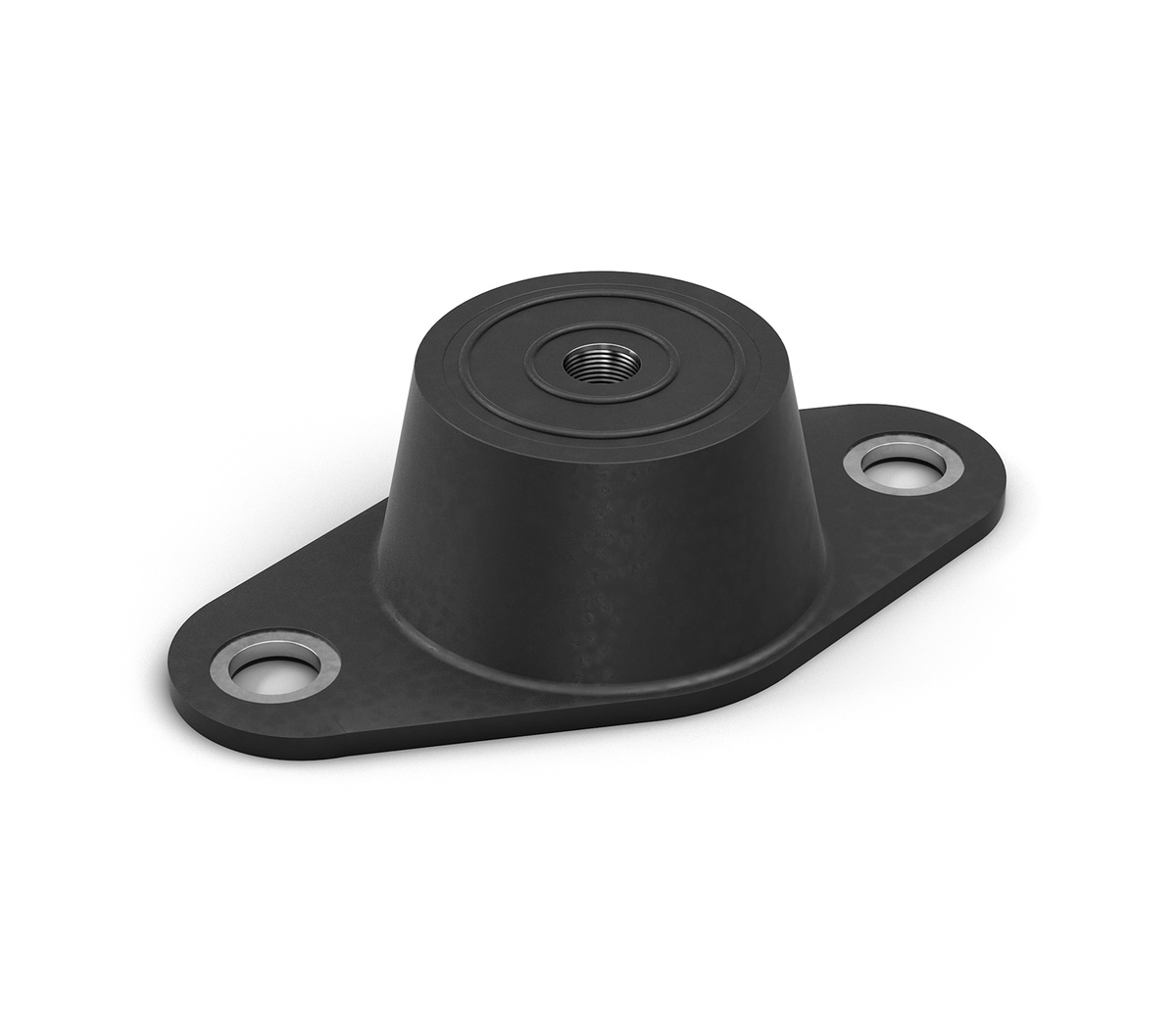

COM-5250

Het middel tegen vibraties van niet uitgebalanceerde massa’s

Voorgespannen hoogvermogenlager
Eigenfrequentie 10,0 Hz tot 16,0 Hz
Belastingsbereik 6,3 kg tot 54,4 kg

Effectieve isolatie van machines en installaties: de productfamilie Compression Mounts omvat robuuste high-performance voeten die vooral de overdracht van vibraties en contactgeluiden van niet-uitgebalanceerde massa's verhinderen. Deze voorgespannen machine-elementen zijn onderhoudsvrij en verbeteren de efficiëntie in alle laagfrequente toepassingsgebieden vanaf ca. 15 Hz. Door koppeling kan de eigen frequentie van het systeem verlaagd worden tot ca. 6 tot 10 Hz. Storingsfrequenties vanaf 900 min-1 (15 Hz) worden effectief geïsoleerd. Bij 1.500 min-1 (25 Hz) bedraagt de isolatiegraad 90 %.

Gemaakt van verzinkt metaal en neopreen of natuurrubber, kunnen ze worden gebruikt bij temperaturen tussen -30 °C en +80 °C

Deze high performance voeten van ACE worden normaliter toegepast bij verticale belastingen, vooral in industriële machines, kleine motoren, pompen en compressoren.

Technische gegevens

Eigenfrequentie 10,0 Hz tot 16,0 Hz

Belastingsbereik 6,3 kg tot 54,4 kg

Toegestane temperatuurbereik -30 °C tot +80 °C

Omgeving Bestand tegen UV-straling

Materiaal behuizing: verzinkt staal; isolatiemedium: neopreen (chloropreenrubber)

Opmerking

Niet afscheurbestendig. Laagfrequent toepassingsgebied vanaf ca. 15 Hz.

Montageinstructie

Geschikt voor belastingen in drukrichting.

Op aanvraag

speciale uitvoeringen

Toepassingsvoorbeelden

Rubber-metaal-isolatoren - Compression Mounts
Een airconditioning split unit brengt de trillingen over van het dak van het huis naar de aangrenzende woon- en slaapkamers. Met behulp van de gratis VibroChecker app van ACE kon de huiseigenaar zijn iPhone veranderen in een meetapparaat en...

Toepassingsgebieden

  • compressoren en ventilatie-installaties
  • centrifuges
  • trilmachines en breekinstallaties
  • ventilatoren
  • off road
  • scheepsbouw
  • militair
  • spuitgietinstallaties
  • schakelkasten
Deze high performance voeten van ACE worden normaliter toegepast bij verticale belastingen, vooral in industriële machines, kleine motoren, pompen en compressoren.
×
