Industrie-Gasdrukveren

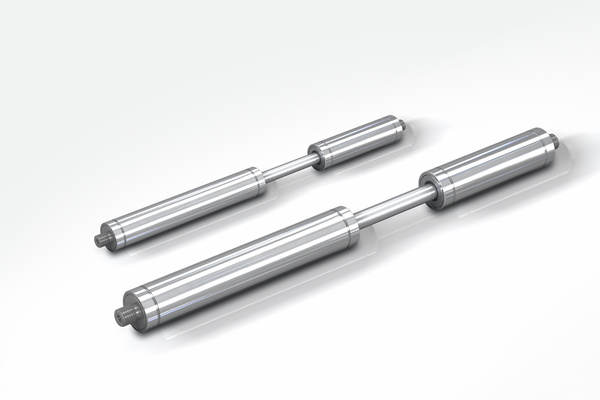

GST-40 Tandem

Meer kracht bij zware kleppen

Ventieltechniek
Uitschuifkracht 300 N tot 5.000 N
Slag 50 mm tot 400 mm

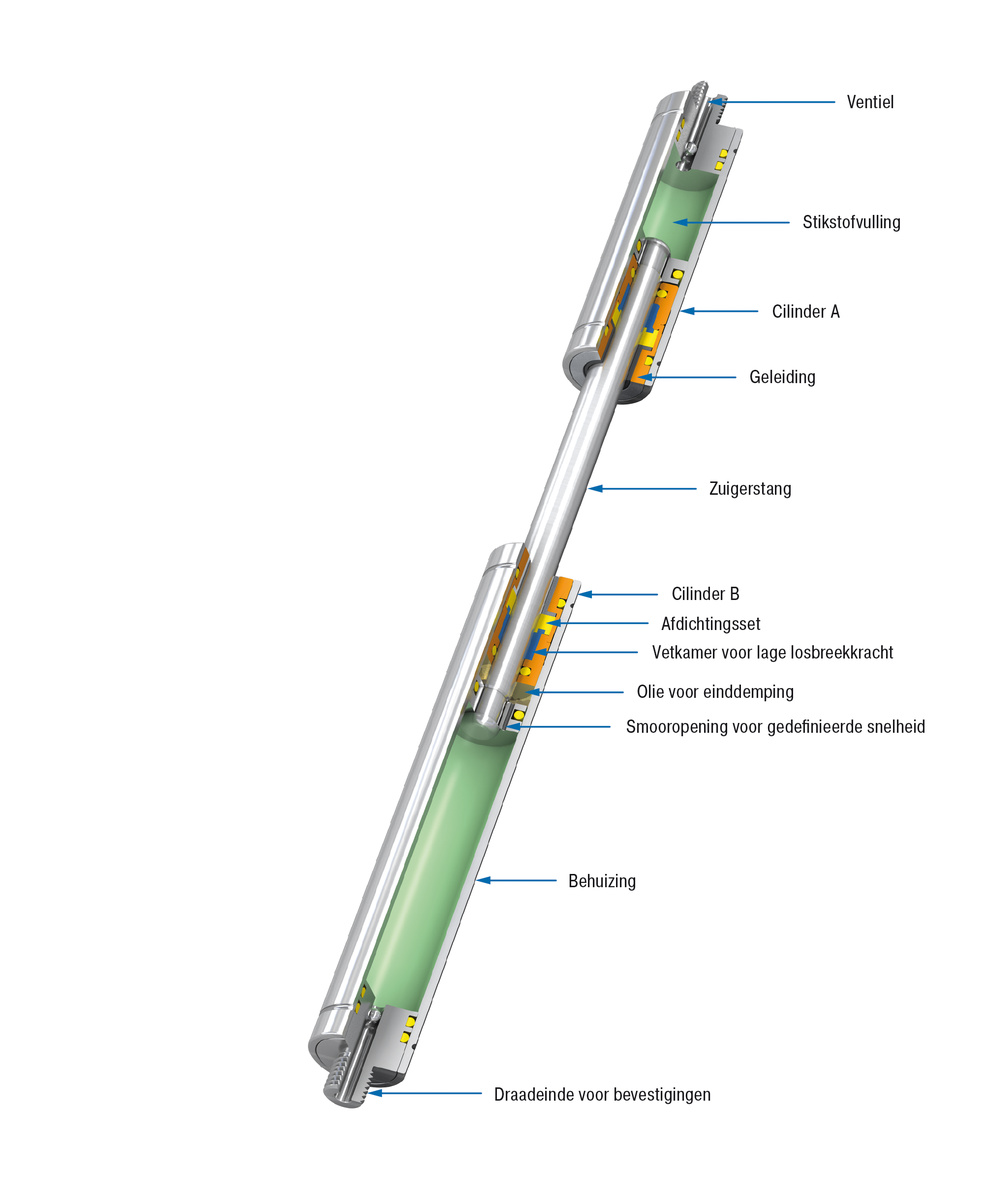

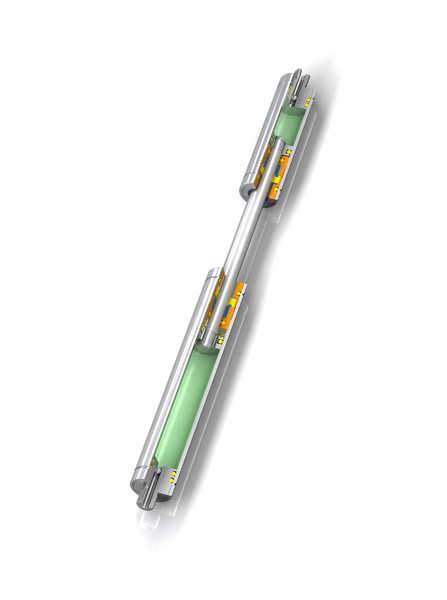

Dekken twee verschillende krachtbereiken af: tandemgasveren van ACE zijn onderhoudsvrij en montageklaar en beschikken over twee drukbuizen met verschillende uitschuifkracht en progressie. Ze dekken daarmee de krachtbereiken van de begin- en de eindkracht af. Deze krachtbereiken zijn exact op elkaar afgestemd en worden met de gratis ACE berekeningsservice eerst individueel op de toepassing geconfigureerd, dan speciaal voor de toepassing gemaakt en zo aan de vereiste kinematica aangepast.

Deze klantspecifieke systemen, waarvoor een groot aantal bevestigingen beschikbaar zijn, zijn speciaal geschikt voor zware lasten met een grote openingshoek. Ze zijn ook in roestvrijstalen uitvoering leverbaar.

De tandemgasveren van ACE worden in industriële toepassingen gebruikt, bijv. in de machinebouw, de automobiel-, elektronica- en meubelindustrie, maar ook in de medische techniek of bij ondergrondse stroomkasten op bijv. markten.

Technische gegevens

Uitschuifkracht 300 N tot 5.000 N

Slag 50 mm tot 400 mm

Zuigerstangdiameter Ø 20 mm

Progressie afhankelijk van de berekening, overeenkomstig uw toepassing

Levensduur ca. 10.000 m

Toegestane temperatuurbereik -20 °C tot +80 °C

Materiaal behuizing, bevestigingen: verzinkt staal; zuigerstang: staal met slijtvaste oppervlaktecoating

Vulmedium stikstof en olie

Inbouwpositie willekeurig. A.u.b. de door ACE berekende montagepunten aanhouden.

Einddemping op de toepassing gerichte einddemping en uitschuifsnelheid

Vaste aanslag externe vaste aanslag aan het einde van de slag voorzien

Toepassingsgebieden kappen, kleppen, machinebehuizingen, transportinstallaties, klepelementen, laad- en hijsvoorzieningen

Opmerking

Deze gasdrukveren worden overeenkomstig hun toepassing gemaakt en zijn daarom niet af magazijn leverbaar.

Bevestigingen

De bevestigingen zijn willekeurig te combineren en moeten indien nodig tijdens de inbouw tegen verdraaiing beveiligd worden.

Op aanvraag

speciale olie en andere speciale uitvoeringen evenals overig toebehoren. Materiaal 1.4301/1.4305, AISI 304/303 (V2A) en 1.4404/1.4571, AISI 316L/316Ti (V4A).

Toepassingsvoorbeelden

GST28-40 - Openen van zeer zware kleppen
GST28-40 - Openen van zeer zware kleppen
Industriële gasveren ondersteunen bij het openen van kleppen, kappen en deksels de spierkracht van de gebruikers. Maar de standaardmodellen die bijvoorbeeld worden gebruikt voor motorkappen en achterkleppen van motorvoertuigen, hebben op grond van het werkingsprincipe hun beperkingen. Voor grote en vooral zware elementen, die zoals in dit geval bij de productie moeten worden bewogen bij het ...
GST28-40 - Openen van zware kleppen
GST28-40 - Openen van zware kleppen
Ondergrondse verdeelsystemen zijn optisch een goede zaak. Voor een comfortabel onderhoud hiervan worden de zware afdekkingen van soms grote verdeelkasten met behulp van ACE tandem-gasdrukveren weer naar de oppervlakte gehaald. Dit lukt, dankzij de aanwezigheid van twee drukbuizen en dus ook twee verschillende krachtbereiken, met speels gemak. Vermoeiend bukken en afdalen in de riolering hoeven ...

Toepassingsgebieden

  • kappen
  • kleppen
  • machinebehuizingen
  • transportinstallaties
  • klepelementen
  • laad- en hijsvoorzieningen
De tandemgasveren van ACE worden in industriële toepassingen gebruikt, bijv. in de machinebouw, de automobiel-, elektronica- en meubelindustrie, maar ook in de medische techniek of bij ondergrondse stroomkasten op bijv. markten.
×
