Structuurdempers
TUBUS TR-L

Krachtpatser in lange bouwvorm

Radiaal dempend, lange versie
Energieopname 7,2 Nm/Slag tot 10.780 Nm/Slag
Maximale slag 17 mm tot 108 mm

Speciaal voor toepassingen met lage eindkrachten: ook de radiale buisdempers TR-L uit de ACE TUBUS-serie zijn onderhoudsvrije, montageklare dempingselementen van co-polyester elastomeer.

De radiale belasting biedt constructeurs een zeer lange en zachte remming met een progressieve energieabsorptie aan het einde van de slag. Zo werd de TR-L-serie speciaal ontwikkeld voor een maximale slag bij minimale bouwhoogte in het bereik van 7,2 Nm tot 10.780 Nm. De bijbehorende reactiekrachten zijn afhankelijk van de bouwlengte van de geselecteerde buisdempers, waarbij deze leverbaar zijn in de afmetingen Ø 29 mm t/m Ø 188 mm.

De TUBUS TR-L wordt gebruikt in toepassingen waar langs een rechte lijn een stoot- of botsingsbescherming nodig is, zoals aan de sjovels bij mijnbouwmachines, laad- en hefinrichtingen, dokinstallaties in de scheepsbouw evenals bagage- en transportbanden.
Structuurdempers
TUBUS TR-L
Krachtpatser in lange bouwvorm
Radiaal dempend, lange versie
Energieopname 7,2 Nm/Slag tot 10.780 Nm/Slag
Maximale slag 17 mm tot 108 mm

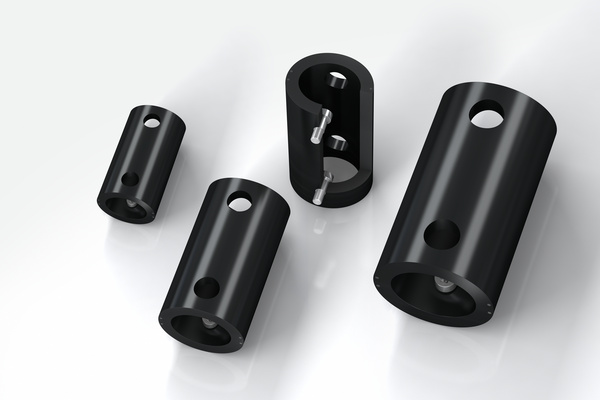

ACE Stoßdämpfer GmbH - foto - TUBUS TR-L
ACE is niet verantwoordelijk voor de inhoud van externe gelinkte websites. ACE Stoßdämpfer GmbH levert uitsluitend aan zakelijke klanten met een geldig omzetbelastingidentificatienummer.
ACE Stoßdämpfer GmbH - foto - TUBUS TR-L

Technische gegevens

Energieopname 7,2 Nm/Slag tot 10.780 Nm/Slag

Slag max. 17 mm tot 108 mm

Energieabsorptie 26 % tot 41 %

Dynamische krachtopname 1.312 N tot 217.700 N

Toegestane temperatuurbereik -40 °C tot +90 °C

Bouwgrootte 29 mm tot 188 mm

Inbouwpositie willekeurig

Materiaalhardheid Shore 40D

Materiaal structuurlichaam: co-polyester elastomeer

Omgeving bestand tegen microben, zeewater, chemicaliën en met zéér goede UV- en ozonresistentie. Géén wateropname en géén opzwelling.

Botssnelheid tot max. 5 m/s

Aandraaimoment max. M5: 3 Nm
M8: 20 Nm
M16: 40 Nm (DIN912)
M16: 120 Nm (passchroef)

Toepassingsgebieden offshore-industrie, agrarische machines, stootplaten, transportinstallaties, stapelinstallaties, scheepsbouw, sjovels of knikgewrichten van bouwmachines, transportstraten, laad- en hijsvoorzieningen

Opmerking

Geschikt voor noodstop- en duurtoepassingen. Neem bij toepassingen onder voorspanning en bij verhoogde temperaturen contact op met ACE.

Veiligheidsinstructie

bevestigingsschroef extra met Loctite borgen

Op aanvraag

speciale slagen, karakteristieken, veerconstanten, bouwgroottes en materialen leverbaar

  • offshore-industrie
  • agrarische machines
  • stootplaten
  • transportinstallaties
  • stapelinstallaties
  • scheepsbouw
  • sjovels of knikgewrichten van bouwmachines
  • transportstraten
  • laad- en hijsvoorzieningen

Toepassingsvoorbeelden

Zoutwaterbestendige stootbescherming voor reddingsboten
Structuurdempers - TUBUS TR-L
Zoutwaterbestendige stootbescherming voor reddingsboten
Bij het te water laten van reddingsboten is het theoretisch denkbaar dat er contact is tussen het schip en de reddingsboot. Om schade aan de reddingsboot te voorkomen, zijn de tewaterlatingsmiddelen voorzien van beschermdelen. Sinds grote TUBUS TR...
Zoutwaterbestendige stootbescherming voor reddingsboten

Toepassingsgebieden

  • offshore-industrie
  • agrarische machines
  • stootplaten
  • transportinstallaties
  • stapelinstallaties
  • scheepsbouw
  • sjovels of knikgewrichten van bouwmachines
  • transportstraten
  • laad- en hijsvoorzieningen
De TUBUS TR-L wordt gebruikt in toepassingen waar langs een rechte lijn een stoot- of botsingsbescherming nodig is, zoals aan de sjovels bij mijnbouwmachines, laad- en hefinrichtingen, dokinstallaties in de scheepsbouw evenals bagage- en transportbanden.
  • Producten
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Toepassingen
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Berekeningen
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Service & Downloads
  • CAD tekeningen
  • Catalogi en meer
  • Montage-Instructies
  • Mobiele apps
  • Productkennis
  • ACE Academy
  • Certificeringen
  • Nieuws & Pers
  • Pers
  • Beurzen
  • INNOVACE Awards
  • Verkoop
  • Verkoop
  • Snel bestellen
  • Prijsaanvraag
  • Online-Shop
  • Inkoop
  • Service, support & infos

Verkoopkantoor BeNeLux

T +31 (0)165 714 455

benelux@ace-int.eu

ACE Stoßdämpfer GmbH © 2023

  • Cookie-instellingen
  • Privacybeleid
  • Impressum
  • Betaling & Verzending
  • Algemene voorwaarden
ACE is niet verantwoordelijk voor de inhoud van externe gelinkte websites. ACE Stoßdämpfer GmbH levert uitsluitend aan zakelijke klanten met een geldig omzetbelastingidentificatienummer.
Succesvol ingelogd
