Dempingstechniek
Basistypes
TYPESEnergieopname Nm/SlagEnergieopname Nm/hEffectieve massa min. kgEffectieve massa max. kg
SC3325EUM-515575.0001.3602.721
SC3325EUM-615575.0002.5005.443
SC3325EUM-715575.0004.9898.935
SC3325EUM-815575.0008.61813.607
SC3350EUM-531085.0002.7214.990
SC3350EUM-631085.0004.5369.980

Industriestootdempers
SC33EUM

Komzuigerdesign voor een maximale energieopname

Zelfinstellend, komzuigertechnologie
Energieopname 155 Nm/Slag tot 310 Nm/Slag
Slag 23,2 mm tot 48,6 mm

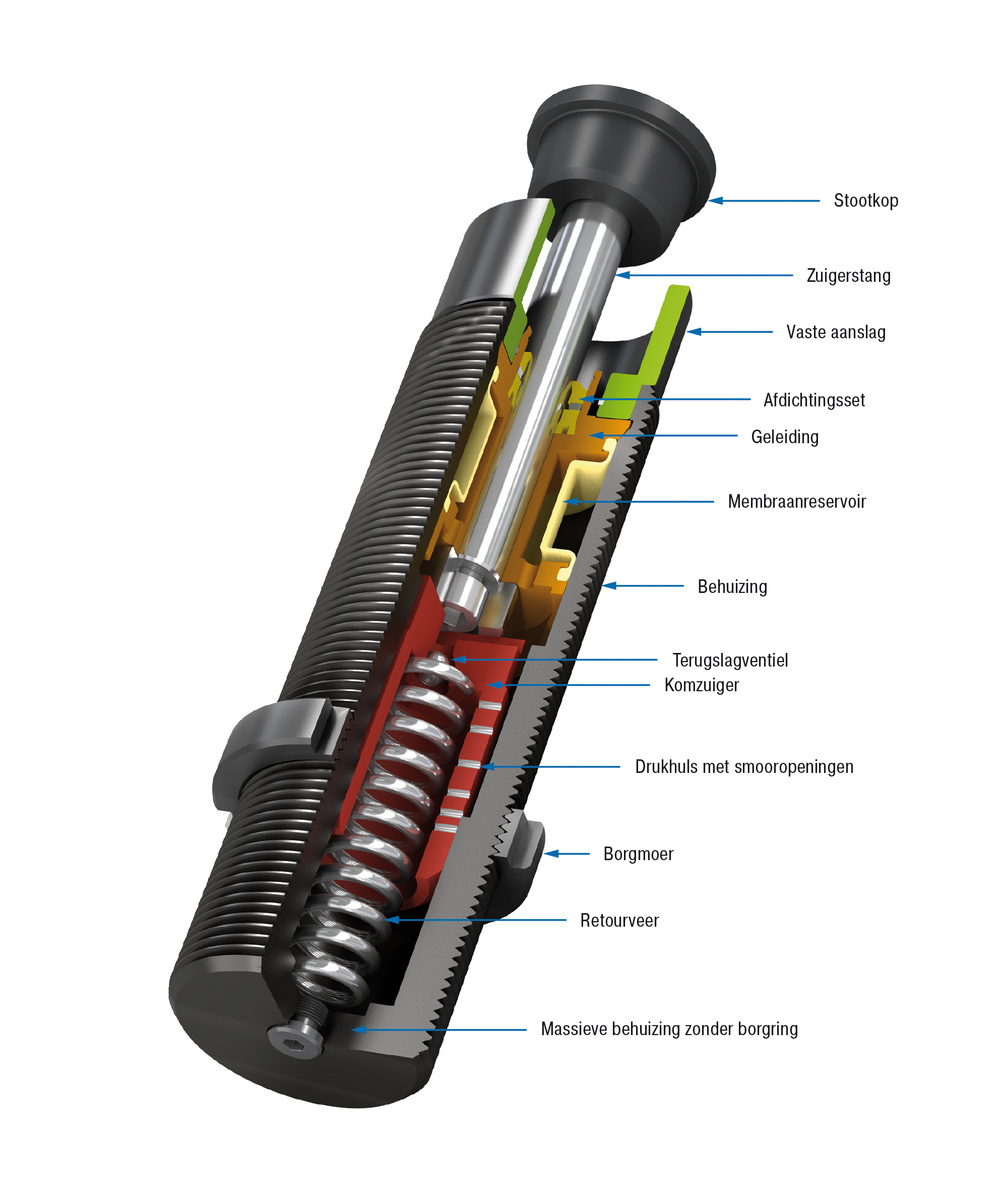

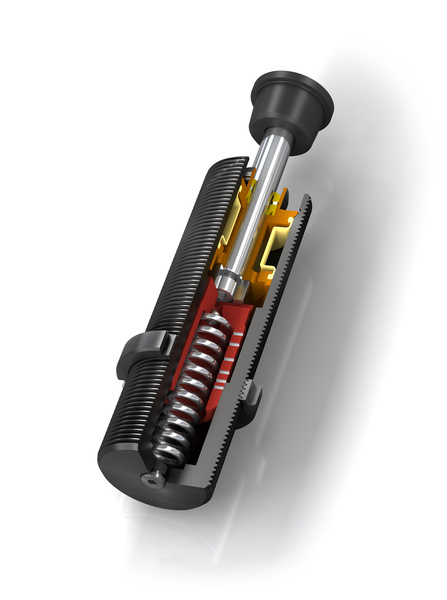

Echte krachtpatser: de combinatie van de in de MAGNUM-serie beproefde afdichtingstechnologie inclusief membraanreservoir met de beproefde komzuigertechnologie uit de SC² familie maakt de SC33 tot SC45 dempertypes zo krachtig en geeft deze een lange levensduur. De verhoging van het olievolume zorgt voor maximale effectieve massa’s. Korte slaglengtes van 25 mm t/m 50 mm leiden, in combinatie met een hoge energieopname, tot korte afremtijden.

Deze dempers zijn speciaal bestemd voor het veilig en betrouwbaar afremmen van draaibewegingen zonder ongewenste terugslageffecten. De montage dicht bij het draaipunt is mogelijk. De daarmee verbonden geringe botssnelheden kan de ACE komzuigergeneratie met gemak aan.

Op deze zelfinstellende industriestootdempers kan overal in de machinebouw worden gerekend. Ze worden o.a. in zwenkeenheden, draaitafels, robotarmen of in andere constructies gebruikt.

Technische gegevens

Energieopname 155 Nm/Slag tot 310 Nm/Slag

Slag 23,2 mm tot 48,6 mm

Botssnelheid 0,02 m/s tot 0,46 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik -12 °C tot +66 °C. Afwijkende temperaturen op aanvraag.

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

Materiaal behuizing: tenifeer gehard staal; zuigerstang: hardverchroomd staal; stootkop: staal gehard en corrosiebestendig gecoat; toebehoren: gefosfateerd staal of tenifeer gehard

Dempingsmedium hydraulische lagetemperatuurolie

Opmerking

Bij gebruik met speciale stootkop (PP) is een geluidsreductie van 3 dB tot 7 dB mogelijk.

Veiligheidsinstructie

Vreemde deeltjes in de omgeving kunnen de afdichtingscomponenten beschadigen en tot een kortere standtijd leiden. Neem contact op met ACE voor een geschikte oplossing. Vanwege de warmte-afgifte de stootdempers niet lakken.

Op aanvraag

speciale olie, cilinderinbouw en andere speciale uitvoeringen

×
