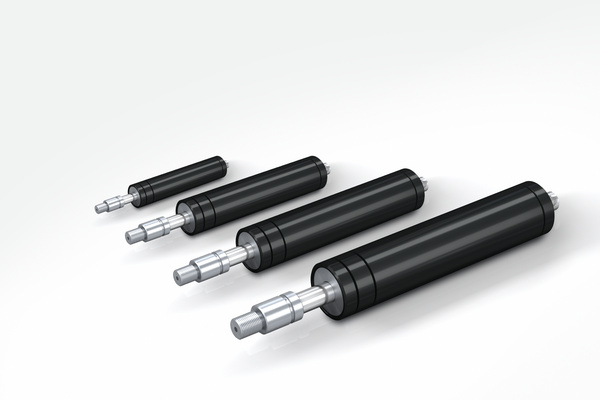

Industrie-Gastrekveren
GZ-15 tot GZ-40

Zeer lage progressie

Ventieltechniek
Trekkracht 40 N tot 5.000 N
Slag 20 mm tot 650 mm

Probleemoplosser bij plaatsgebrek: overal daar, waar door ruimtegebrek geen normale gasdrukveren kunnen worden gebruikt, worden ACE gastrekveren toegepast. Ze werken omgekeerd t.o.v. gangbare gasdrukveren. De zuigerstang bevindt zich in onbelaste toestand in de cilinder. Door de gasdruk in de cilinder wordt de zuigerstang naar binnen getrokken.

ACE gastrekveren bieden de hoogste standtijden dankzij een hardverchroomde zuigerstang en een geïntegreerd glijlager. De onderhoudsvrije en montage klare producten zijn in buisdiameters van 15 mm tot 40 mm en krachten van 40 N to 5.000 N met ventiel en een grote keuze aan toebehoren af magazijn leverbaar. De trekkracht kan naderhand via het ventiel worden aangepast.

De gastrekveren van ACE worden in het industriële bereik, vooral in de machinebouw, medische techniek en in de elektronica- en meubelindustrie ingezet.

Technische gegevens

Trekkracht 40 N tot 5.000 N

Slag 20 mm tot 650 mm

Zuigerstangdiameter Ø 4 mm tot Ø 28 mm

Progressie ca. 12 % tot 45 %

Levensduur ca. 2.000 m

Toegestane temperatuurbereik -20 °C tot +80 °C

Materiaal behuizing, bevestigingen: verzinkt staal; zuigerstang: RVS of staal met slijtvaste oppervlaktecoating

Vulmedium stikstof

Inbouwpositie met zuigerstang naar boven wijzend monteren

Einddemping zonder demping. Voor de einddemping dempingsmateriaal (bijv. TUBUS of SLAB) gebruiken.

Vaste aanslag externe vaste aanslag aan het einde van de slag voorzien

Toepassingsgebieden kappen, kleppen, machinebehuizingen, transportinstallaties, schakelkasten, meubelindustrie, scheepsbouw, montageplaatsen, voertuigtechniek, klepelementen

Bevestigingen

De bevestigingen zijn willekeurig te combineren en moeten indien nodig tijdens de inbouw tegen verdraaiing beveiligd worden.

Op aanvraag

speciale olie en andere speciale uitvoeringen evenals overig toebehoren leverbaar. Gastrekveren ook met einddemping verkrijgbaar.

Toepassingsvoorbeelden

Industrie-Gastrekveren - GZ-15 tot GZ-40
Om snel beelden te verkrijgen van de toestand van de longen van besmette patiënten, zijn digitale mobiele röntgenapparaten doeltreffende hulpmiddelen in de COVID-19-diagnostiek. Tijdens de eerste golf in Wuhan, kon de firma Wandong ze snel...
Industrie-Gastrekveren - GZ-15 tot GZ-40
Om het testen van medische pompen te versnellen, moest Averna een geautomatiseerd controlesysteem ontwikkelen met specifieke en precieze kenmerken. De testeenheid moest zo zijn ontworpen dat zij kon worden opgetild en onder de eenheid kon worden...
Industrie-Gastrekveren - GZ-15 tot GZ-40
Nordgreif GmbH bestelde Industrie-Gastrekveren voor een nieuwe generatie grijpers voor het transport van plaatwerk met een gewicht van enkele tonnen. In de testfase bleken de voor het ontwerp vereiste trekkrachten te groot als gevolg van...
Industrie-Gastrekveren - GZ-15 tot GZ-40
Bij het optimaliseren van een speciale machine die automatisch verschillende formaten flessen sluit, stond Metallatelier GmbH voor de opgave om de omschakeltijden te verkorten. Omdat voor het verstellen van de hoogte en het regelen van de snelheid...

Toepassingsgebieden

  • kappen
  • kleppen
  • machinebehuizingen
  • transportinstallaties
  • schakelkasten
  • meubelindustrie
  • scheepsbouw
  • montageplaatsen
  • voertuigtechniek
  • klepelementen
De gastrekveren van ACE worden in het industriële bereik, vooral in de machinebouw, medische techniek en in de elektronica- en meubelindustrie ingezet.
×
