Structuurdempers

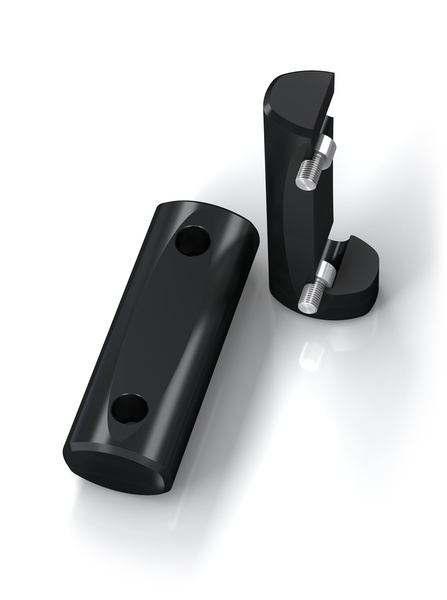

TUBUS TR-HD

Compacte krachtpatser van massief materiaal

Radiaal dempend, heavy duty versie
Energieopname 405 Nm/Slag tot 11.840 Nm/Slag
Maximale slag 12 mm tot 44 mm

Stoot- en botsingsbescherming: de structuurdempers TR-HD worden, net als het basismodel TR radiaal belast, maar bieden dankzij hun massieve constructie een hogere kracht- en energieopname bij een geringe dempingsweg. Dankzij twee verschillende hardheden van het co-polyester elastomeer zijn er verschillende dempingskarakteristieken mogelijk. De iets ovale (biconcave) bouwvorm zorgt ook voor een zachtere krachtaanloop.

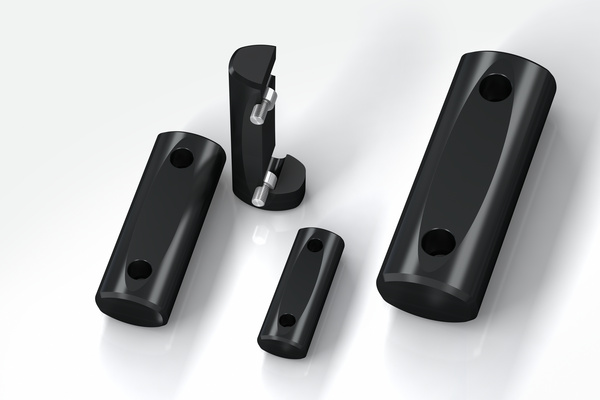

Deze productfamilie neemt bij een geringe bouwhoogte veel energie op: slagen van 12 mm tot 44 mm dekken traploos een bereik van 405 Nm t/m 11.840 Nm af. Met twee bij de leveringsomvang inbegrepen schroeven is de demper zowel horizontaal als verticaal eenvoudig en snel te bevestigen. Indien gewenst wordt de afstand tussen de boorgaten aangepast.

Deze demper wordt o.a. gebruikt in de agrarische techniek, bij sjovels of knikscharnieren van bouwmachines, bij laad- en hefinrichtingen e.d.

Technische gegevens

Energieopname 405 Nm/Slag tot 11.840 Nm/Slag

Slag max. 12 mm tot 44 mm

Energieabsorptie 43 % tot 72 %

Dynamische krachtopname 78.800 N tot 812.900 N

Toegestane temperatuurbereik -40 °C tot +90 °C

Bouwgrootte 42 mm tot 117 mm

Inbouwpositie willekeurig

Materiaalhardheid Shore 40D, Shore 55D

Materiaal structuurlichaam: co-polyester elastomeer

Omgeving bestand tegen microben, zeewater, chemicaliën en met zéér goede UV- en ozonresistentie. Géén wateropname en géén opzwelling.

Botssnelheid tot max. 5 m/s

Aandraaimoment max. M10: 7 Nm
M12: 12 Nm

Toepassingsgebieden offshore-industrie, agrarische machines, stootplaten, transportinstallaties, stapelinstallaties, scheepsbouw, sjovels of knikgewrichten van bouwmachines, transportstraten, laad- en hijsvoorzieningen

Opmerking

Geschikt voor noodstop- en duurtoepassingen. Neem bij toepassingen onder voorspanning en bij verhoogde temperaturen contact op met ACE.

Veiligheidsinstructie

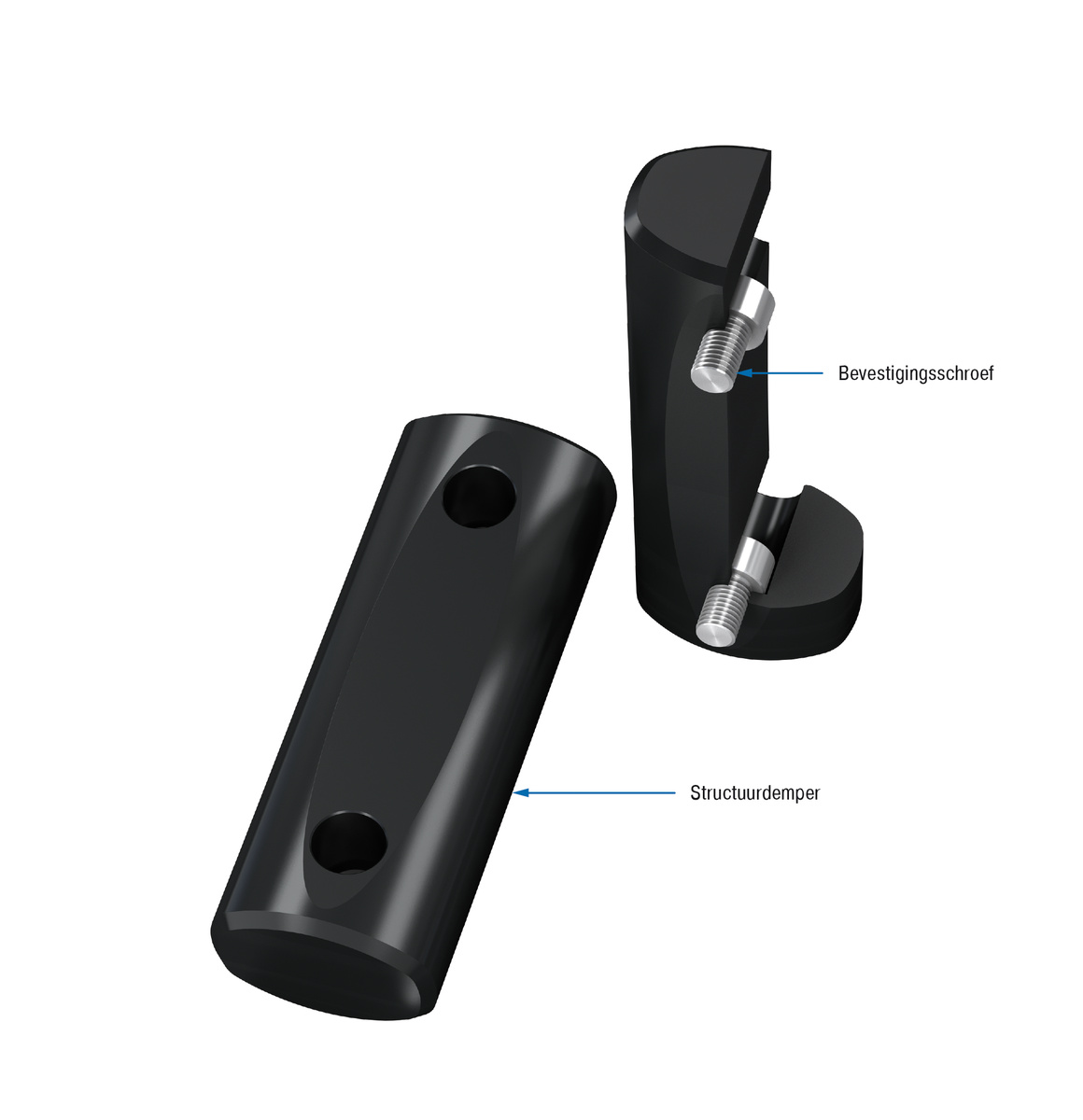

bevestigingsschroef extra met Loctite borgen

Op aanvraag

speciale slagen, karakteristieken, veerconstanten, bouwgroottes en materialen leverbaar

Toepassingsvoorbeelden

Structuurdempers - TUBUS TR-HD
Silicium wafers, die onder andere dienen als startproduct voor zonnecellen, worden in speciale ovens geproduceerd. Een optimale positionering van de wafers is een basisvereiste voor alle productieprocessen in de ovens. De ovens, waarvan sommige...

Toepassingsgebieden

  • offshore-industrie
  • agrarische machines
  • stootplaten
  • transportinstallaties
  • stapelinstallaties
  • scheepsbouw
  • sjovels of knikgewrichten van bouwmachines
  • transportstraten
  • laad- en hijsvoorzieningen
Deze demper wordt o.a. gebruikt in de agrarische techniek, bij sjovels of knikscharnieren van bouwmachines, bij laad- en hefinrichtingen e.d.
×
