Veiligheidsproducten
TYPESEnergieopname Nm/SlagEnergieopname noodstop Nm/SlagSlag max. mm
TI30-75-3-7.68375
TI36-80-3-10.95380

Veiligheidsdempers
TI 3-Balgen

Compacte eenmalige vertraging

Noodstopdemper onomkeerbaar
Energieopname 7.683 Nm/Slag tot 10.953 Nm/Slag
Maximale slag 75 mm tot 80 mm

Eén keer, maar veilig: ACE biedt nu, als alternatief voor de succesvolle TUBUS structuurdempers deze innovatieve één-weg dempers uit de familie TUBUS TI voor noodstop-toepassingen. Vergeleken met de gangbare elastomeerdempers zorgen deze veiligheidsdempers voor een energieabsorptie van maximaal 96 % zonder terugslageffect. De dempers raken bij de botsing vervormd en kunnen daarna niet meer gebruikt worden.

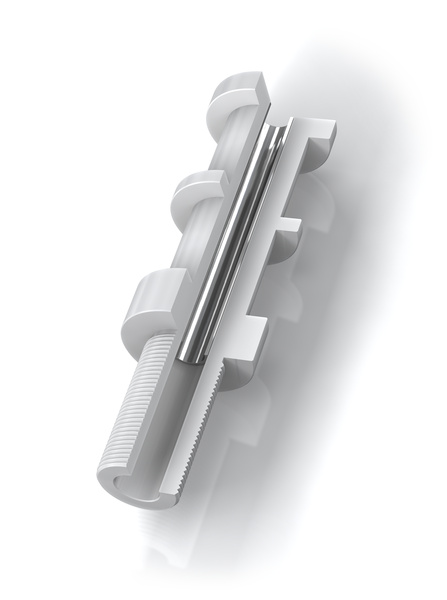

De montagevriendelijke en onderhoudsvrije één-weg dempers zijn bovendien een voordelig alternatief voor de hydraulische veiligheidsstootdempers van ACE. Ze zijn gemaakt van een hoogwaardig kunststof met een metalen kern en absorberen maximaal 10.953 Nm aan energie.

De TUBUS TI worden overwegend als noodstop-demping in lineaire assen, werktuigmachines, servo-aandrijvingen met hoge snelheden en overeenkomstige toepassingen gebruikt.

Technische gegevens

Slag max. 75 mm tot 80 mm

Energieabsorptie 91 % tot 96 %

Dynamische krachtopname 135.000 N tot 204.127 N

Toegestane temperatuurbereik Co-polyester elastomeer : -40 °C to +90 °C
Polymeer: -25 °C to +50 °C

Standaardkleuren wit

Bouwgrootte 32 mm tot 63 mm

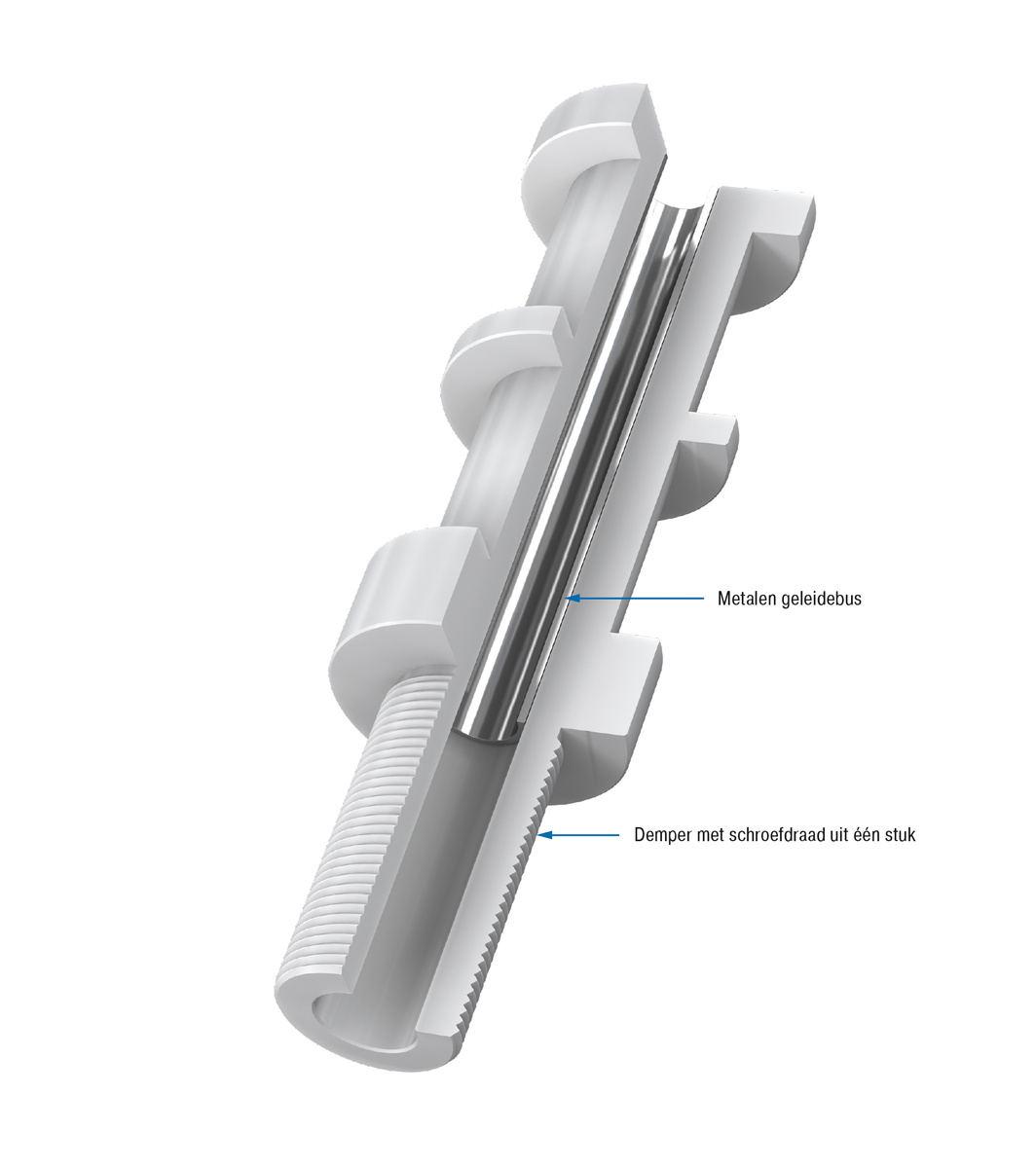

Materiaal structuurlichaam: co-polyester elastomeer of polymeer; geleidebus: metaal

Inbouwpositie willekeurig

Omgeving bestand tegen smeermiddelen, chemicaliën conform bestendigheidslijst, zonder UV-bescherming

Botssnelheid max. 5 m/s

Aandraaimoment max. handvast

Opmerking

De wegwerpdemper moet na elke belasting vervangen worden.

Montageinstructie

Bij de montage dient achter de draad van de demper een vrije ruimte van 10 mm te worden voorzien. Bovendien schroeft u de demper met de hand vast en borgt u hem met 2 druppels Loctite type 480.

Op aanvraag

meer bouwgrootten leverbaar

×
