Rotatieremmen

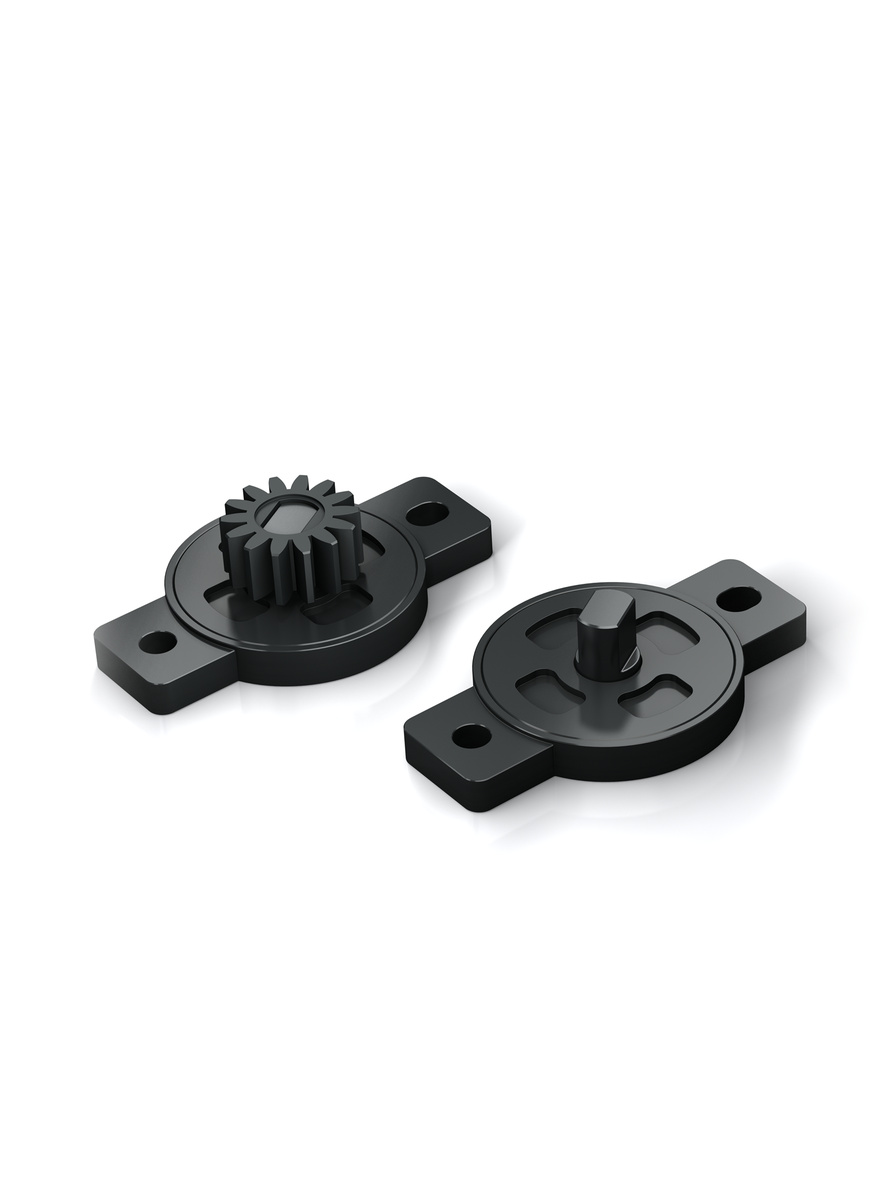

FRT-G2-G1

Klein en licht, voor uiterst nauwkeurig afremmen

Continu draaiend, met tandwiel
Remmoment 0,2 Ncm tot 1 Ncm

De remrichting van de ACE productfamilie FRT-G2 met kunststof behuizing is zowel links als rechts draaiend. De kleine rotatieremmen kunnen direct in het draaipunt of lineair via tandwiel en tandheugel remmen. ACE rotatieremmen zijn onderhoudsvrij en montageklaar.

Technische gegevens

Uitvoering met tandwiel

Remmoment 0,2 Ncm tot 1 Ncm

Remrichting tweezijdig

Bouwgrootte Ø 15 mm

Toerental max. 50 t/min

Levensduur 50.000 cycli (1 cyclus = 360° links, 360° rechts), daarna nog minstens 80 % van de oorspronkelijke remmoment. Levensduur kan, afhankelijk van de toepassing, aanzienlijk hoger of lager zijn.

Toegestane temperatuurbereik 0 °C tot 50 °C

Contacthoek 20°

Materiaal behuizing, as, tandwiel: kunststof

Steekcirkel-Ø 7 mm

Aantal tanden 14

Tandmodule 0,5

Montageinstructie

Via de as mogen geen axiale of radiale krachten worden toegevoerd.

Veiligheidsinstructie

rotatieremmen niet als lager gebruiken. Externe geleiding of lager toepassen.

Op aanvraag

speciale bouwvormen leverbaar. Bij de rotatieremmen met tandwiel zijn tandheugels (modules 0.5 tot 1.0) van kunststof verkrijgbaar.

Toepassingsvoorbeelden

FRT-G2 - Kaartenschudmachines
FRT-G2 - Kaartenschudmachines
ACE rotatieremmen zorgen ervoor dat speelkaarten stil worden geschud. Softwaregestuurde kaartenschudmachines zoals deze, die overal ter wereld worden gebruikt, zijn uitgerust met rotatieremmen van het type FRT-G2-101-G1. Deze onderhoudsvrije en inbouwklare remmen zorgen ervoor dat een kunststof wig die zich in de machine bevindt en naar boven loopt, nauwelijks hoorbaar tot stilstand komt, ...

Toepassingsgebieden

  • cilindersnelheidsregulering
  • dempingsregeling
  • productie- en bewerkingscentra
Deze machine-elementen worden gebruikt in de automotive en in industriële toepassingen, maar ook in de machinebouw en de elektronica-industrie.
×
