Veiligheidsproducten
SCS33 tot SCS64
Productserie
  • Veiligheidsstootdempers
  • Veiligheidsdempers
  • Klemelementen
  • Visco-elastische stootdempers
Productfamilie
  • SCS33 tot SCS64
  • SDH38 tot SDH63
  • SDP63 tot SDP160
Basistypes
  • SCS33EU
  • SCS45EU
  • SCS64EU

Veiligheidsstootdempers
SCS33 tot SCS64

Industriebouwvorm met hoge energieopname

Zelfinstellend of geoptimaliseerde karakteristiek
Energieopname 310 Nm/Slag tot 18.000 Nm/Slag
Slag 23,1 mm tot 150 mm

Effectieve noodstop: de ACE veiligheidsstootdempers uit de productfamilie SCS33 tot SCS64 zijn gebaseerd op de innovatieve techniek van de succesvolle industriestootdempers uit de MAGNUM-serie. Ze zijn, net als de MAGNUM-stootdempers, onderhoudsvrij en montageklaar.

Door een voor de betreffende toepassing verbeterde karakteristiek, is de energieopname van deze hydraulische machine-elementen per slag meer dan twee keer zo hoog, vergeleken met de ACE industriestootdempers uit de MAGNUM-serie. Gebruikers profiteren bij een uitstekende prijs-kwaliteitsverhouding van standtijden tot 1.000 slagen. Dankzij de compacte constructie in de maten M33x1,5 t/m M64x2 zijn ze makkelijk in bestaande toepassingen te integreren.

De slanke, krachtige, veiligheidsstootdempers zijn alleen bestemd voor noodstop-toepassingen. Ze zijn veelzijdig in het gebruik, bijv. in portaal- en transportinstallaties, bewerkingscentra of assemblage-automaten.
Veiligheidsstootdempers
SCS33 tot SCS64
Industriebouwvorm met hoge energieopname
Zelfinstellend of geoptimaliseerde karakteristiek
Energieopname 310 Nm/Slag tot 18.000 Nm/Slag
Slag 23,1 mm tot 150 mm

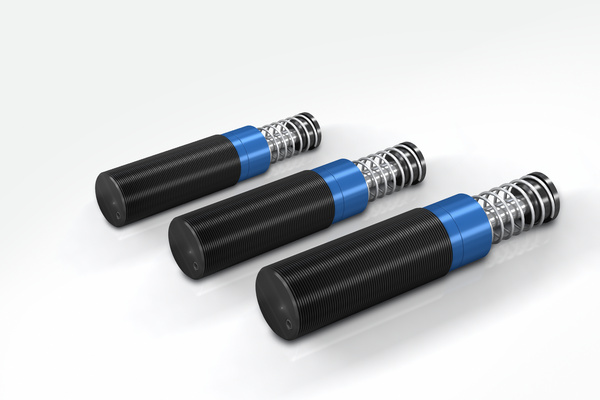

ACE Stoßdämpfer GmbH - foto - SCS33 tot SCS64
ACE is niet verantwoordelijk voor de inhoud van externe gelinkte websites. ACE Stoßdämpfer GmbH levert uitsluitend aan zakelijke klanten met een geldig omzetbelastingidentificatienummer.
ACE Stoßdämpfer GmbH - foto - SCS33 tot SCS64

Technische gegevens

Energieopname 310 Nm/Slag tot 18.000 Nm/Slag

Slag 23,1 mm tot 150 mm

Botssnelheid 0,02 m/s tot 5 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik -12 °C tot +66 °C. Hogere en lagere temperaturen op aanvraag.

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

Materiaal behuizing: tenifeer gehard staal; zuigerstang: hardverchroomd staal; stootkop: staal gehard en corrosiebestendig gecoat; retourveer: staal verzinkt of met kunststofcoating; toebehoren: staal corrosiebestendig gecoat

Dempingsmedium Automatic Transmission Fluid (ATF)

Toepassingsgebieden productie- en bewerkingscentra, transportinstallaties, behuizing: tenifeer gehard staal; zuigerstang: hardverchroomd staal; stootkop: staal gehard en corrosiebestendig gecoat; retourveer: staal verzinkt of met kunststofcoating; toebehoren: staal corrosiebestendig gecoat, testbanken, machines en installaties, zwenkeenheden, kraansystemen

Opmerking

Op kruipsnelheid kan de demper ingeschoven worden. Er wordt geen stuwdruk opgebouwd en er ontstaat geen remeffect.

Op aanvraag

speciale olie, speciale flenzen enz.

  • productie- en bewerkingscentra
  • transportinstallaties
  • behuizing: tenifeer gehard staal; zuigerstang: hardverchroomd staal; stootkop: staal gehard en corrosiebestendig gecoat; retourveer: staal verzinkt of met kunststofcoating; toebehoren: staal corrosiebestendig gecoat
  • testbanken
  • machines en installaties
  • zwenkeenheden
  • kraansystemen

Toepassingsvoorbeelden

Noodstopsystemen voor draaitafels in de vliegtuigbouw
Veiligheidsstootdempers - SCS33 tot SCS64
Noodstopsystemen voor draaitafels in de vliegtuigbouw
De draagconstructie en geleidesteun van deze draaitafel voor de productie van onderdelen in de luchtvaartindustrie zijn gemaakt van graniet en mogen niet beschadigd raken. Om beschadiging bij besturingsfouten of een verkeerde bediening te voorkome...
Noodstopsystemen voor draaitafels in de vliegtuigbouw
Noodstopsystemen voor lineaire modules in de productie-indu...
Veiligheidsstootdempers - SCS33 tot SCS64
Noodstopsystemen voor lineaire modules in de productie-indu...
In de topmodellen van de lineaire systemen van een van de meest gerenommeerde ondernemingen op het gebied van de aandrijf- en regeltechniek zijn veiligheidsstootdempers van ACE ingebouwd. Hun taak: de Z-as bij ongecontroleerde bewegingen bescherme...
Noodstopsystemen voor lineaire modules in de productie-indu...
Noodstopsystemen voor kruisgeleidingen met planaire motoren
Veiligheidsstootdempers - SCS33 tot SCS64
Noodstopsystemen voor kruisgeleidingen met planaire motoren
Vier SCS33 veiligheidsstootdempers van ACE beschermen de eindposities van een direct aangedreven planaire motor. Het bijzondere aan dit wetenschappelijke project was dat men er rekening mee moest houden dat er een combinatie van kinetische en aand...
Noodstopsystemen voor kruisgeleidingen met planaire motoren
Meer bescherming van testopstellingen
Veiligheidsstootdempers - SCS33 tot SCS64
Meer bescherming van testopstellingen
Veiligheidsstootdempers van de SDH- en SCS-productfamilies optimaliseren deze testopstelling. Aan het einde van een versnellingstraject van 6 meter remmen zij de met testmateriaal uitgeruste slede snel, precies en betrouwbaar af. Daarbij voeren zi...
Meer bescherming van testopstellingen

Toepassingsgebieden

  • productie- en bewerkingscentra
  • transportinstallaties
  • behuizing: tenifeer gehard staal; zuigerstang: hardverchroomd staal; stootkop: staal gehard en corrosiebestendig gecoat; retourveer: staal verzinkt of met kunststofcoating; toebehoren: staal corrosiebestendig gecoat
  • testbanken
  • machines en installaties
  • zwenkeenheden
  • kraansystemen
De slanke, krachtige, veiligheidsstootdempers zijn alleen bestemd voor noodstop-toepassingen. Ze zijn veelzijdig in het gebruik, bijv. in portaal- en transportinstallaties, bewerkingscentra of assemblage-automaten.
  • Producten
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Toepassingen
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Berekeningen
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Service & Downloads
  • CAD tekeningen
  • Catalogi en meer
  • Montage-Instructies
  • Mobiele apps
  • Productkennis
  • ACE Academy
  • Certificeringen
  • Nieuws & Pers
  • Pers
  • Beurzen
  • INNOVACE Awards
  • Verkoop
  • Verkoop
  • Snel bestellen
  • Prijsaanvraag
  • Online-Shop
  • Inkoop
  • Service, support & infos

Verkoopkantoor BeNeLux

T +31 (0)165 714 455

benelux@ace-int.eu

ACE Stoßdämpfer GmbH © 2023

  • Cookie-instellingen
  • Privacybeleid
  • Impressum
  • Betaling & Verzending
  • Algemene voorwaarden
ACE is niet verantwoordelijk voor de inhoud van externe gelinkte websites. ACE Stoßdämpfer GmbH levert uitsluitend aan zakelijke klanten met een geldig omzetbelastingidentificatienummer.
Succesvol ingelogd
