Stangklemming met hoge klemkracht

Pneumatische stangklemming
Houdkrachten 1.400 N tot 36.000 N
Houdmomenten 15 Nm tot 720 Nm

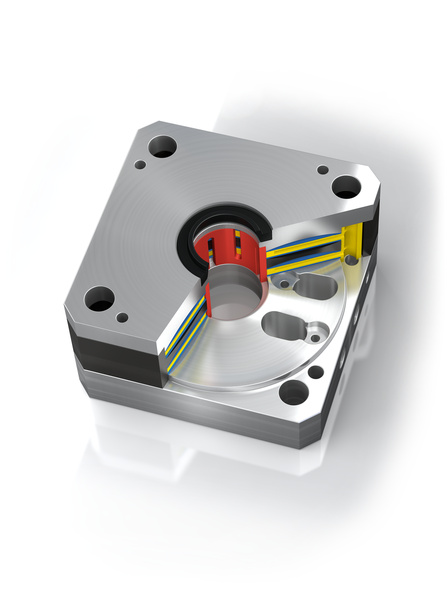

Klemmen meteen bij uitval van pneumatische druk: de klemelementen LOCKED PN zijn geschikt voor stangen met diameters van 20 mm tot 40 mm en absorberen de krachten zowel axiaal als rotatief. Met houdkrachten van maximaal 36.000 N bereiken resp. overtreffen ze de waarden van hydraulische klemmingen. De systeemkosten zijn daarentegen geringer.

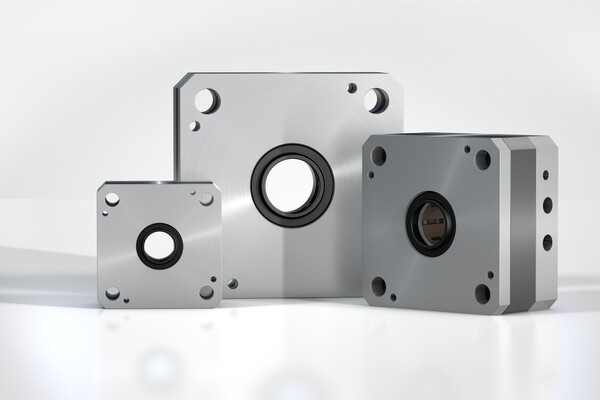

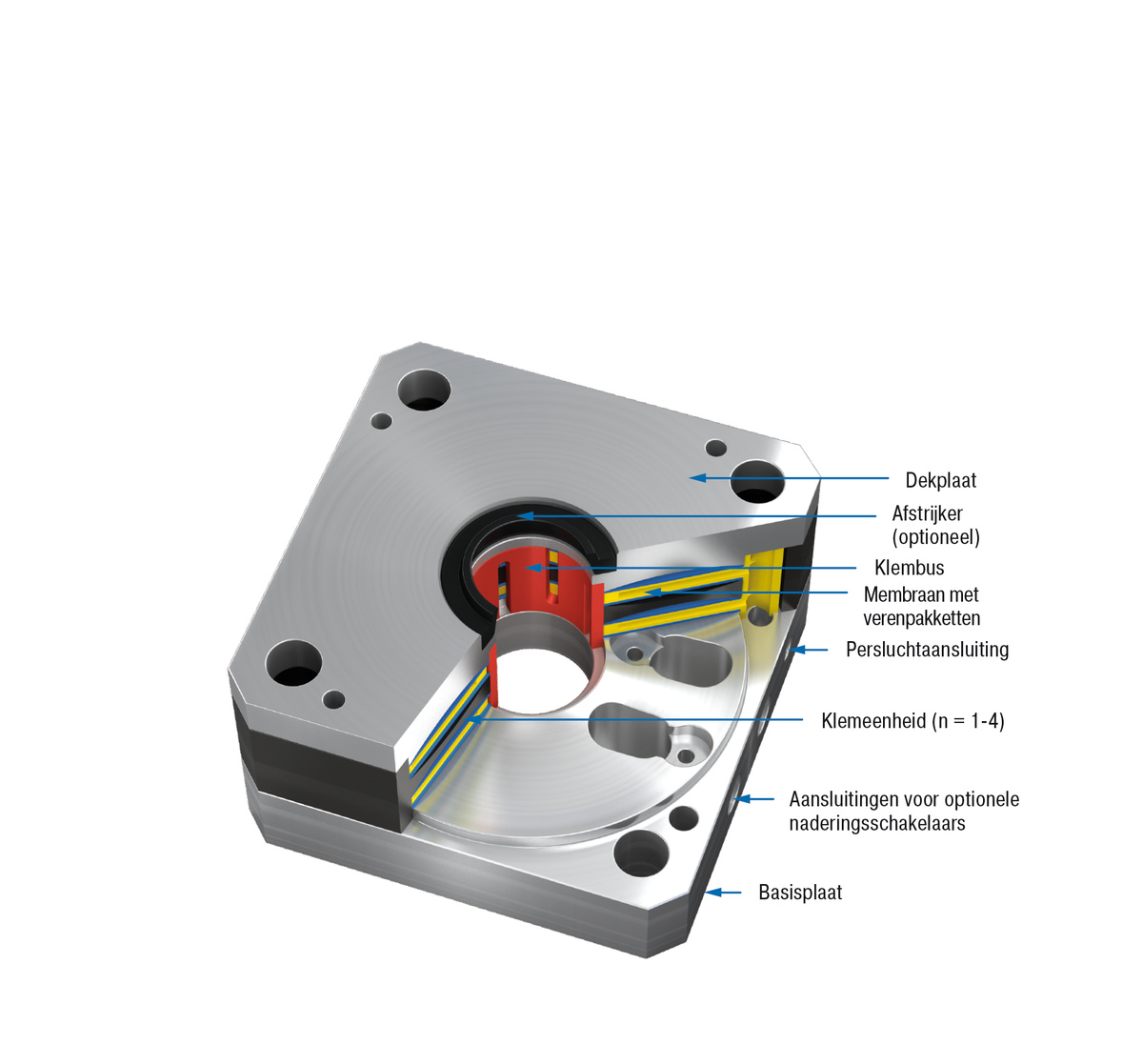

Naast het klemmen in beide bewegingsrichtingen overtuigen de LOCKED PN door hun compacte constructie. Ze hebben weinig ruimte nodig en maken korte stanglengtes mogelijk. Veel gebruikers waarderen het modulaire systeem. Hierdoor is het stapelen van meerdere segmenten mogelijk, zodat voor elke toepassing de vereiste klemkracht kan worden samengesteld.

De ACE-productfamilie LOCKED PN wordt toegepast in de machinebouw en de speciaal machinebouw.

Technische gegevens

Houdmoment 15 Nm tot 720 Nm

Houdkracht 1.400 N tot 36.000 N

Stangdiameter Ø 20 mm tot Ø 40 mm

Aantal klemmingen 1.000.000

Inbouwpositie willekeurig

Materiaal behuizing: gereedschapsstaal

Drukmedium gedroogde, gefilterde lucht

Toegestane temperatuurbereik 10 °C tot 45 °C

Opmerking

Bij de montage geharde zuigerstangen monteren.

Op aanvraag

Speciale uitvoeringen, speciale diameters en toebehoren leverbaar. Er zijn ook versies verkrijgbaar voor ISO-persluchtcilinders met een bodemplaat die afgestemd is op de afmetingen van de flensmaten van standaardcilinders conform ISO 15552.

Toepassingsvoorbeelden

LOCKED PN - Boorgereedschappen
LOCKED PN - Boorgereedschappen
De ACE klemelementen worden gebruikt als variabele aanslag bij een assemblageproces voor de vervaardiging van boorgereedschappen. Daarbij voldoen ze perfect aan de eisen dat de werkstukkop nauwkeurig moet worden gepositioneerd en de lengtetolerantie van maximaal 3 mm moet worden gecompenseerd. Omdat het klemelement wordt gebruikt op een stang, verkreeg de speciaal voor dergelijke toepassingen ...
LOCKED PN - Stangklemmen, keramisch snijmateriaal
LOCKED PN - Stangklemmen, keramisch snijmateriaal
Pneumatische stangklemmen maken een hydraulische pers op elk gewenst moment inzetbaar. Met behulp van een hydraulische pers wordt er op doordeweekse dagen keramisch snijmateriaal gemaakt. Om te voorkomen dat de zuigers van de bovenste en onderste stempelplaat van de pers bij stilstand in het weekend en op feestdagen afzakken en de machine de volgende werkdag opnieuw moet worden ingesteld, ...

Toepassingsgebieden

  • hefinstallaties
  • lichte persen
  • ponsen
  • stapelinstallaties
De ACE-productfamilie LOCKED PN wordt toegepast in de machinebouw en de speciaal machinebouw.
×
