Palletstoppers

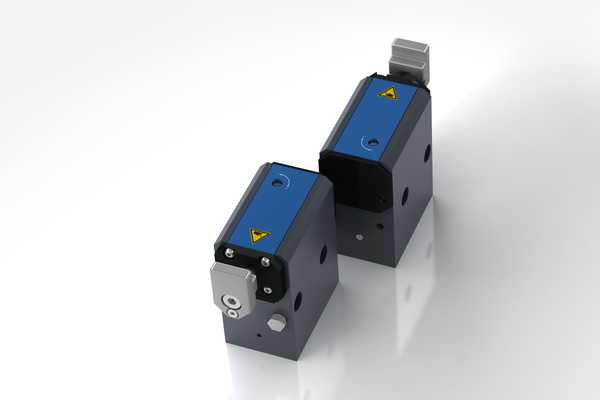

P-P60

Ons kleintje stopt massa’s tussen 3 en 60 kg

Pneumatsch, enkel- of dubbelwerkend
Detectie elektronisch of inductief
Stuwlast 3 kg tot 60 kg

De kleinste uit de pneumatisch werkende, dempende modules die ACE aanbiedt, stoppen betrouwbaar massa’s van 3 tot 60 kg. Ze worden toegepast voor het transport van gevoelige producten bij transfersystemen.

Ze stoppen, isoleren en dempen een of meerdere aankomende werkstukdragers tegen de daarvoor gedefinieerde aanslagplaat of direct op het werkstuk. Bovendien kunnen ze ook voor het positioneren worden gebruikt, bijv. van persluchtcilinders.

De ACE dempingsmodules vangen de aankomende werkstukdragers schokvrij op tot aan de eindpositie. Dat gaat gepaard met een optimale positiestabiliteit van de werkstukken, waarbij de aanslag zonder tegenkracht in de eindpositie blijft. Op deze manier vindt er een uiterst nauwkeurige positionering van werkstukdragers, zonder extra indexeren plaats. De pneumatische demping kan traploos aan het gewicht van de werkstukdragers worden aangepast.

Het toebehoren voor deze types kan naar keuze worden uitgezocht, evenals de uitvoering zoals enkel of dubbel werkend, met inductieve of elektronische opvraagmogelijkheid.

Technische gegevens

Stuwlast 3 kg tot 60 kg

Vrijgave pneumatisch

Demping pneumatisch

Functie enkel- of dubbelwerkend

Opvraag elektronisch of inductief

Zuigergeleiding Aan slijtage onderhevige verdraaiborging door dubbele geleiding

Instelling Instelbaar

Slag 18 mm

Vrijgaveslag 8 mm

Botssnelheid 6 m/min tot 50 m/min

Materiaal aanslag: gehard roestvast staal; behuizing: aluminium hard geanodiseerd; zuigerstang: roestvrij staal, gehard, geschuurd

Drukmedium gedroogde, gefilterde lucht

Toegestane temperatuurbereik -20 °C tot +80 °C

Toepassingsgebieden uiteenlopende transfersystemen, automobiel- en toeleveringsindustrie, elektronica-industrie, levensmiddelenindustrie, verpakkingsindustrie, farmaceutische technologie, medische techniek, fotovoltaïsche en halfgeleiderindustrie, e.v.a. bereiken

Opmerking

aanslag: gehard roestvast staal; behuizing: aluminium hard geanodiseerd; zuigerstang: roestvrij staal, gehard, geschuurd

Bevestigingen

persluchtaansluiting M5

Op aanvraag

Verschillende varianten leverbaar

×
