Palletstoppers

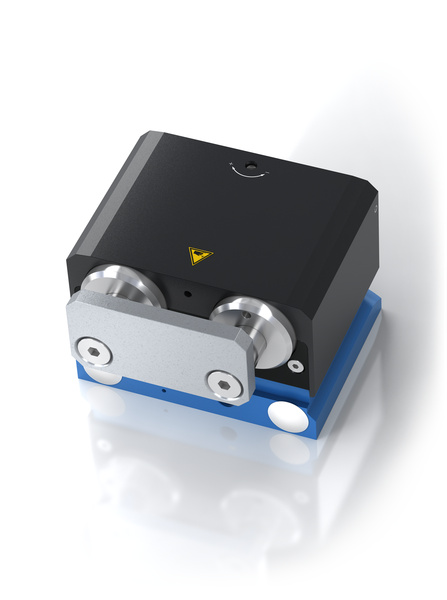

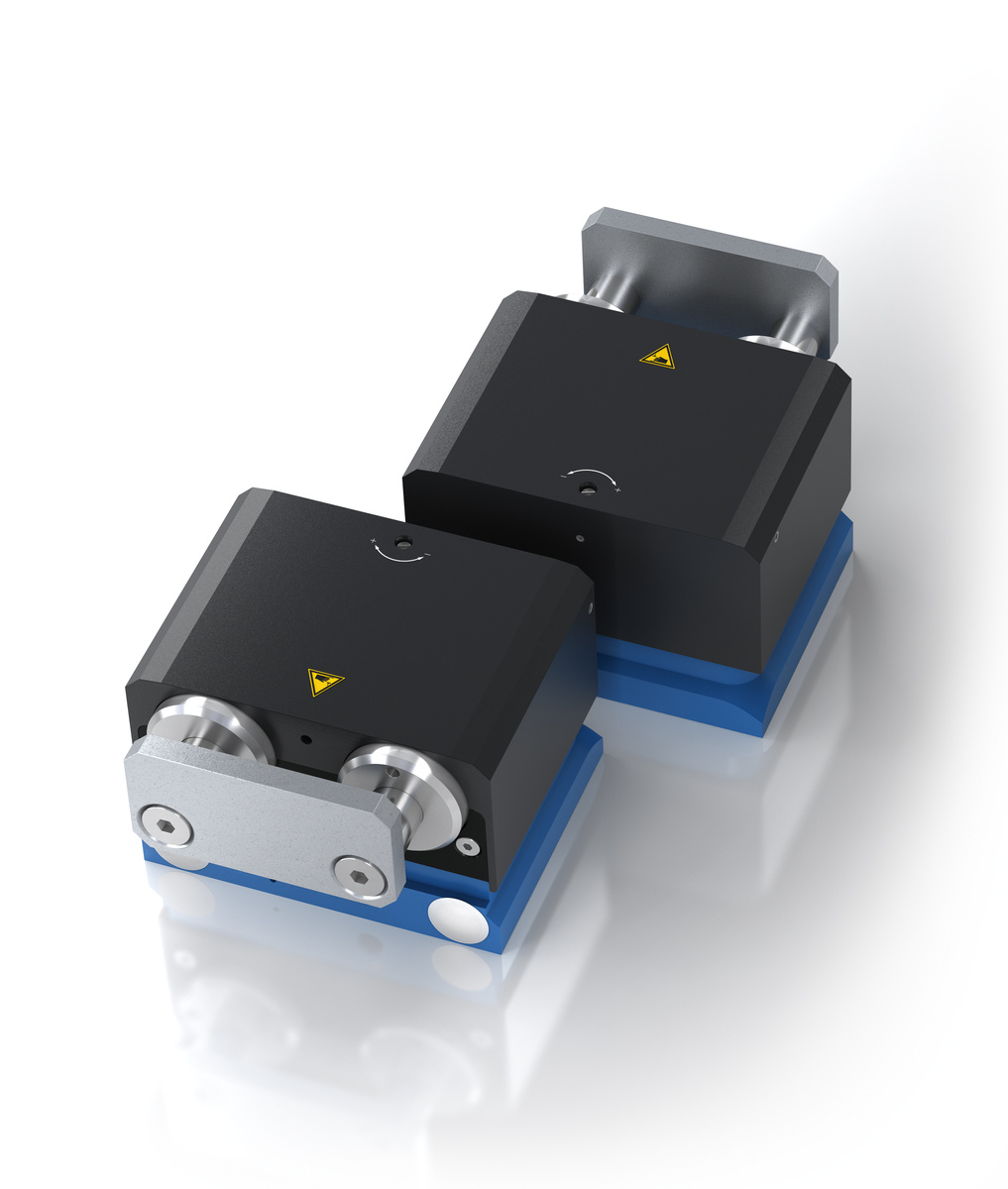

P-PD-260

Maximale stuwlast van 10 tot 260 kg

Pneumatisch, dubbelwerkend
Detectie elektronisch of inductief
Stuwlast 10 kg tot 260 kg

Met deze pneumatisch werkende modules van ACE worden massa’s van 10 tot 260 kg effectief gedempt. Ze worden toegepast voor de transfer van gevoelige producten bij transfersystemen.

Ze stoppen, isoleren en dempen een of meerdere aankomende werkstukdragers tegen de daarvoor gedefinieerde aanslagplaat of direct op het werkstuk. Bovendien kunnen ze ook voor het positioneren worden gebruikt, bijv. van persluchtcilinders.

De ACE dempingsmodules vangen de aankomende werkstukdragers schokvrij op tot aan de eindpositie. Dat gaat gepaard met een optimale positiestabiliteit van de werkstukken, waarbij de aanslag zonder tegenkracht in de eindpositie blijft. Op deze manier vindt er een uiterst nauwkeurige positionering van werkstukdragers, zonder extra indexeren plaats. De pneumatische demping kan traploos aan het gewicht van de werkstukdragers worden aangepast.

Het toebehoren voor deze types kan naar keuze worden uitgezocht, evenals de uitvoering zoals enkel of dubbel werkend, met inductieve of elektronische opvraagmogelijkheid.

Technische gegevens

Stuwlast 10 kg tot 260 kg

Vrijgave pneumatisch

Demping pneumatisch

Functie dubbelwerkend

Opvraag elektronisch of inductief

Zuigergeleiding Aan slijtage onderhevige verdraaiborging door dubbele geleiding

Instelling Instelbaar

Slag 24 mm

Vrijgaveslag 9 mm

Botssnelheid 6 m/min tot 50 m/min

Materiaal aanslag: staal blauw gepassiveerd, gehard; behuizing: aluminium hard geanodiseerd; zuigerstang: roestvrij staal, gehard, geschuurd

Drukmedium gedroogde, gefilterde lucht

Toegestane temperatuurbereik -20 °C tot +80 °C

Opmerking

aanslag: staal blauw gepassiveerd, gehard; behuizing: aluminium hard geanodiseerd; zuigerstang: roestvrij staal, gehard, geschuurd

Bevestigingen

persluchtaansluiting G 1/8

Op aanvraag

Verschillende varianten leverbaar

×
