Palletstoppers

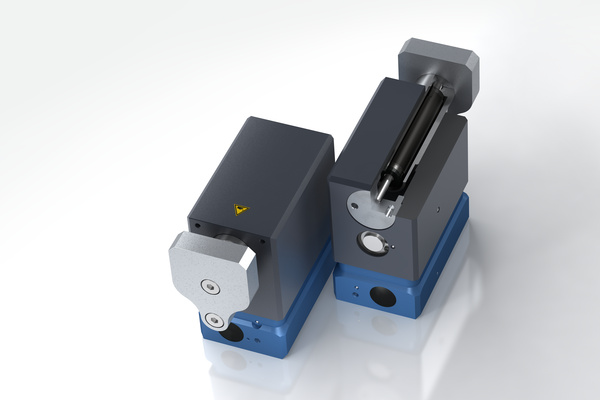

P-H350

Extra hydraulisch gedempt voor lasten tussen 25 en 350 kg

Pneumatisch en hydraulisch, enkelwerkend
Detectie elektronisch of inductief
Stuwlast 25 kg tot 350 kg

Deze pneumatisch werkende ACE dempingsmodules met geïntegreerde ACE-stootdempers stoppen massa’s van 25 tot 350 kg op betrouwbare wijze. Ze worden gebruikt bij materiaalstroomsystemen, in het bijzonder bij de transfer van gevoelige producten.

In deze pneumatische dempingselementen worden bovendien zelfinstellende kleine stootdempers van ACE ingezet.

Ze stoppen, isoleren en dempen werkstukdragers in scheidings- of toevoereenheden tegen de daarvoor gedefinieerde aanslagplaat of direct op het werkstuk. Bovendien kunnen ze ook bijv. op persluchtcilinders voor het positioneren worden gebruikt.

De ACE dempingsmodules vangen de aankomende werkstukdragers schokvrij op tot aan de eindpositie. Daardoor zorgen ze voor een optimale positiestabiliteit van de werkstukken. En daardoor kunnen ze, vergeleken met de puur pneumatische variant, vier keer zoveel massa afremmen. En dat bij dezelfde bouwgrootte. Een optionele persluchtaansluiting waarborgt het inschuiven van de aanslag, ook bij een lage belasting.

Technische gegevens

Stuwlast 25 kg tot 350 kg

Vrijgave pneumatisch

Demping elektrisch

Functie enkelwerkend

Opvraag elektronisch of inductief

Zuigergeleiding Aan slijtage onderhevige verdraaiborging door dubbele geleiding

Instelling Voorzien van zelfinstellende ACE-stootdempers

Slag 16 mm

Vrijgaveslag 9 mm

Botssnelheid 9 m/min tot 36 m/min

Materiaal aanslag: staal blauw gepassiveerd, gehard; behuizing: aluminium hard geanodiseerd; zuigerstang: roestvrij staal, gehard, geschuurd

Drukmedium gedroogde, gefilterde lucht

Toegestane temperatuurbereik 0 °C tot 66 °C

Toepassingsgebieden uiteenlopende transfersystemen, automobiel- en toeleveringsindustrie, levensmiddelenindustrie, verpakkingsindustrie, e.v.a. bereiken

Opmerking

ACE palletstoppers zijn onderhoudsvrij.

Bevestigingen

persluchtaansluiting M5; optionele persluchtaansluiting voor het inschuiven van de aanslag

Op aanvraag

Verschillende varianten leverbaar

×
