Dempingstechniek
TYPESEnergieopname Nm/SlagEnergieopname Nm/hEffectieve massa min. kgEffectieve massa max. kg
CA4X6EU-3S47.5003.000.0003.5008.600
CA4X6EU-5S47.5003.000.0008.60018.600
CA4X6EU-7S47.5003.000.00018.60042.700
CA4X8EU-3S63.3003.400.0005.00011.400
CA4X8EU-5S63.3003.400.00011.40025.000
CA4X8EU-7S63.3003.400.00025.00057.000
CA4X16EU-3S126.5005.600.00010.00023.000
CA4X16EU-5S126.5005.600.00023.00050.000
CA4X16EU-7S126.5005.600.00050.000115.000

Zware industriestootdempers
CA4X6EU-3S

Afremmen van zware lasten

Zelfinstellend
Energieopname 47.500 Nm/Slag
Slag 152 mm

Krachtig: deze flinke dempers wegen tussen 12,8 kg en 146 kg. Ze ronden de productserie van de zelfinstellende stootdempers van ACE mooi af. Alle types van deze productfamilie zijn gemaakt voor toepassingen waar het aankomt op robuustheid en een grote energieabsorptie.

De dempers worden voor elk gebruik met behulp van het ACE-berekeningsprogramma klantspecifiek geconfigureerd. Crashgevaar en verkeerde instellingen zijn daardoor niet aan de orde. De CA-types kunnen maximaal 126.500 Nm aan energie opnemen en zijn inzetbaar in het effectieve massabereik van 0,3 kg tot 326.000 kg. De combinatie van extreme robuustheid, een hoge energieopname en een groot bereik van de effectieve massa maakt ze zo uniek.

CAD tekeningen

Product-downloads

CA4X6EU-3S
Zelfinstellend

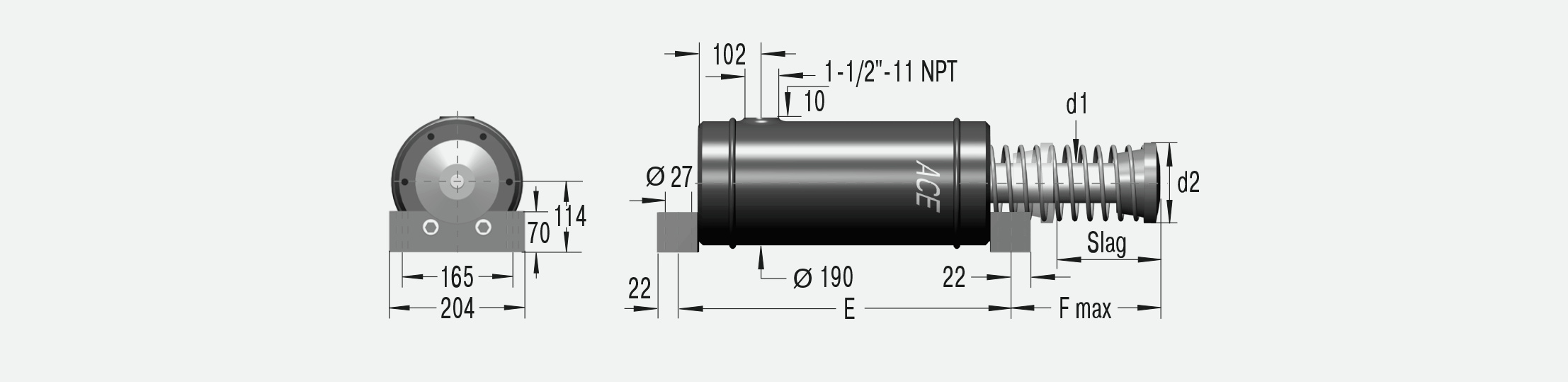

Afmetingen

CA4X6EU-3S
Slag152 mm
E444 mm
F256 mm
d154 mm
d2114 mm

Technische gegevens

Energieopname 47.500 Nm/Slag

Energieopname 3.000.000 Nm/h

Energieopname met olietank 5.100.000 Nm/h

Effectieve massa min. 3.500 kg

Effectieve massa max. 8.600 kg

Hardheid -3

Veerkracht min. 480 N

Veerkracht max. 1.000 N

Retourtijd 1,8 s

Botssnelheid 0,3 m/s tot 5 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik -12 °C tot +66 °C. Afwijkende temperaturen op aanvraag.

Inbouwpositie willekeurig

Vaste aanslag 2,5 mm tot 3 mm vóór einde slag voorzien

Materiaal behuizing: staal corrosiebestendig gecoat; zuigerstang: hardverchroomd staal; stootkop: staal gehard en corrosiebestendig gecoat; retourveer: gechromateerd staal

Dempingsmedium Automatic Transmission Fluid (ATF)

Opmerking

energieoverschrijding bij noodstop-gebruik en continubedrijf toegestaan. Neem hiervoor contact op met ACE.

Veiligheidsinstructie

Vreemde deeltjes in de omgeving kunnen de afdichtingscomponenten beschadigen en tot een kortere standtijd leiden. Neem contact op met ACE voor een geschikte oplossing. Vanwege de warmte-afgifte de stootdempers niet lakken.

Op aanvraag

speciale olie, vernikkeld, verhoogde corrosiebescherming, in andere speciale uitvoeringen leverbaar
