Rubber-metaal-isolatoren
T3027M

Elastisch bevestigd bij dynamische belastingen

Universele verbindingsisolatoren
Eigenfrequentie 10,2 Hz tot 16,2 Hz
Belastingsbereik 20,4 kg tot 51,0 kg

Stabiele verbinding en efficiënte ontkoppeling: in de productfamilie Universal Mounts biedt ACE tweedelige isolatoren voor de verbinding van machines of installaties met aangrenzende onderdelen zoals cabines of behuizingen. De afscheurbestendige machine-elementen dekken een lastbereik van maximaal 2.065 kg per lagerelement af en zijn bij gebruik van het standaardtype in temperatuurbereiken van -30 °C tot +80 °C inzetbaar.

Ze zijn als stabiele elastische voeten, voor hoog dynamisch belaste toepassingen, eenvoudig te monteren, werken in alle richtingen, compenseren hoge dynamische belastingen en zijn betrouwbaar door hun stabiliteit en dempingseigenschappen.

Deze elastische elementen worden vooral gebruikt in mobiele toepassingen voor multidirectionele trillings-, stoot- of contactgeluidsisolatie van voertuigcabines, motoren of aandrijvingen.

CAD tekeningen

Product-downloads

Geen downloads voor dit product
T3027M
Universele verbindingsisolatoren

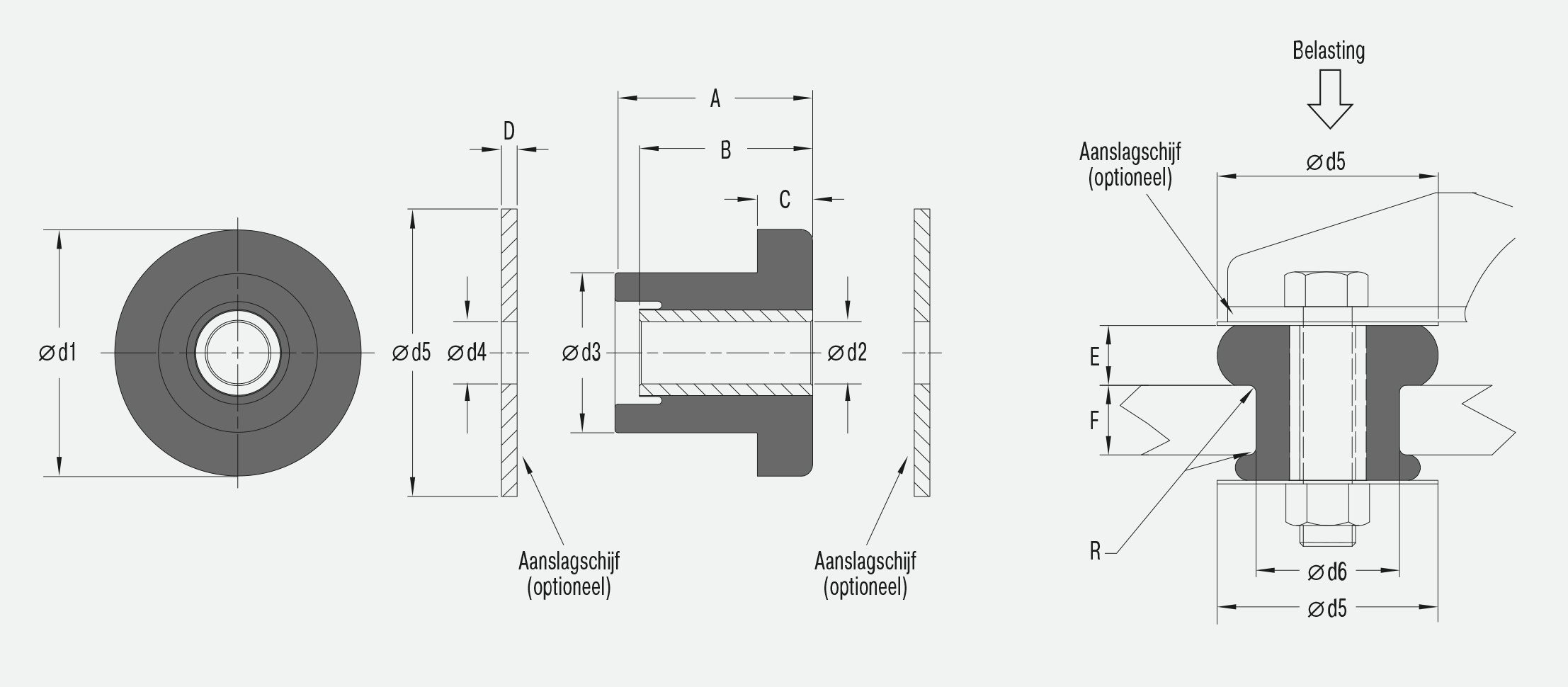

Afmetingen

T3027M
d132 mm
d210 mm
d324 mm
d410 mm
d538 mm
A36 mm
B27,2 mm
C14 mm
D2 mm
E13 mm
F9,7 mm
R1,5 mm

Technische gegevens

Eigenfrequentie 10,2 Hz tot 16,2 Hz Hz

Belastingsbereik 20,4 kg tot 51,0 kg kg

Toegestane temperatuurbereik -40 °C tot +70 °C

Omgeving Bestand tegen UV-straling

Materiaal behuizing: verzinkt staal

Opmerking

Afscheurbestendig bij het gebruik van aanslagschijven. Eenvoudige constructie.

Montageinstructie

Geschikt voor belastingen in drukrichting.

Op aanvraag

speciale uitvoeringen
