Rubber-metaal-isolatoren
CGM3614M

Elastisch bevestigd bij dynamische belastingen

Universele verbindingsisolatoren
Eigenfrequentie 14,1 Hz tot 22,4 Hz
Belastingsbereik 53,8 kg tot 134,6 kg

Stabiele verbinding en efficiënte ontkoppeling: in de productfamilie Universal Mounts biedt ACE tweedelige isolatoren voor de verbinding van machines of installaties met aangrenzende onderdelen zoals cabines of behuizingen. De afscheurbestendige machine-elementen dekken een lastbereik van maximaal 2.065 kg per lagerelement af en zijn bij gebruik van het standaardtype in temperatuurbereiken van -30 °C tot +80 °C inzetbaar.

Ze zijn als stabiele elastische voeten, voor hoog dynamisch belaste toepassingen, eenvoudig te monteren, werken in alle richtingen, compenseren hoge dynamische belastingen en zijn betrouwbaar door hun stabiliteit en dempingseigenschappen.

Deze elastische elementen worden vooral gebruikt in mobiele toepassingen voor multidirectionele trillings-, stoot- of contactgeluidsisolatie van voertuigcabines, motoren of aandrijvingen.

CAD tekeningen

Product-downloads

Geen downloads voor dit product
CGM3614M
Universele verbindingsisolatoren

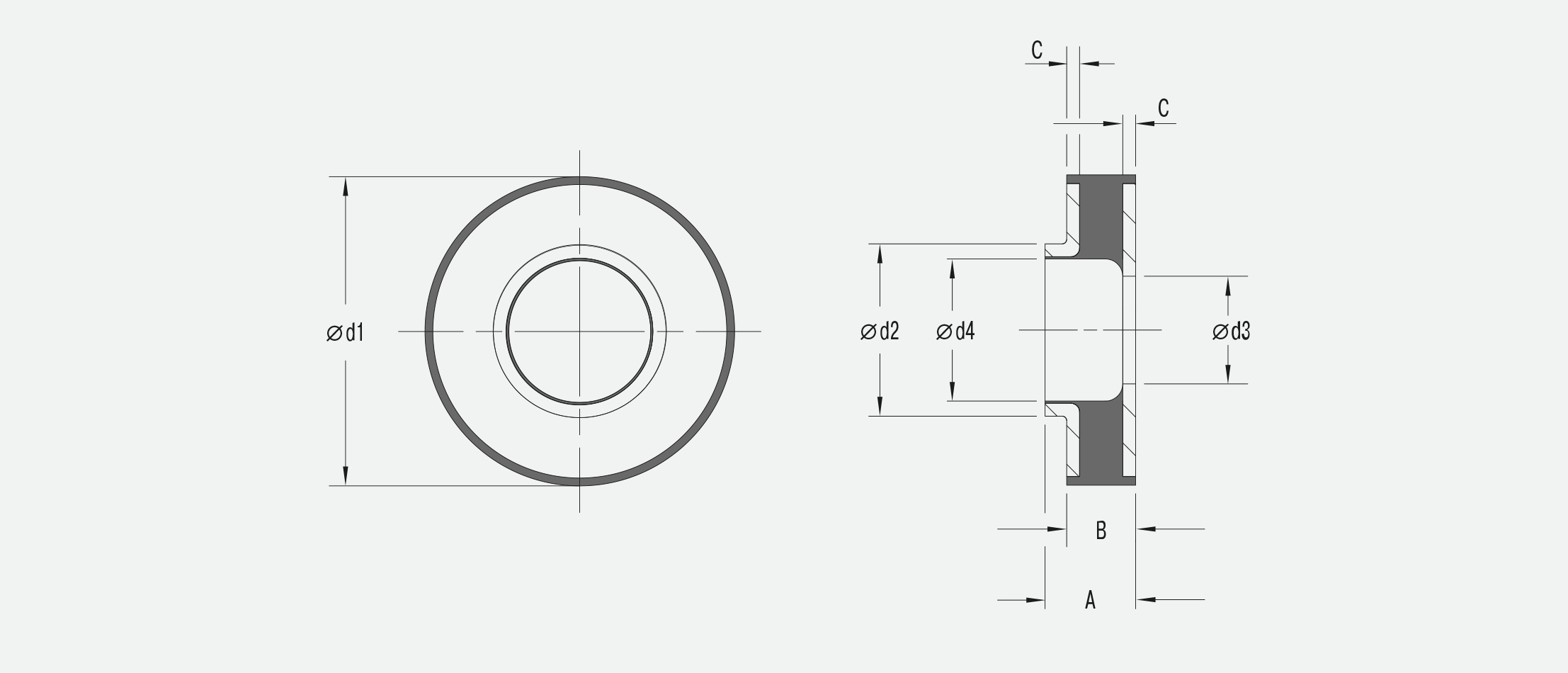

Afmetingen

CGM3614M
d136 mm
d218 mm
d38,5 mm
d412 mm
A10 mm
B14 mm
C1,5 mm

Technische gegevens

Eigenfrequentie 14,1 Hz tot 22,4 Hz Hz

Belastingsbereik 53,8 kg tot 134,6 kg kg

Toegestane temperatuurbereik -40 °C tot +70 °C

Omgeving Bestand tegen UV-straling

Materiaal behuizing: verzinkt staal

Opmerking

Afscheurbestendig bij het gebruik van aanslagschijven. Eenvoudige constructie.

Montageinstructie

Geschikt voor belastingen in drukrichting.

Op aanvraag

speciale uitvoeringen
