Rubber-metaal-isolatoren
CCFQ804012H

Veilige stand ook onder ruwere omstandigheden

Ideaal voor mobiele toepassingen
Eigenfrequentie 7,7 Hz tot 12,3 Hz
Belastingsbereik 39,2 kg tot 97,9 kg

Veelzijdig, robuust en onderhoudsvrij: de machinevoetjes uit de productfamilie Marine Mounts zijn montageklaar en onderscheiden zich door hun afscheurbestendigheid. Ze zijn gemaakt van verzinkt metaal, waarbij aan de binnenkant neopreen of natuurrubber als dempingsmateriaal wordt gebruikt. Bij de constructie is erop gelet dat de stijfheid in de lengte twee keer hoger is dan de verticale stijfheid en dat de dwarsstijfheid 75 % van de verticale stijfheid bedraagt - kenmerken die de robuustheid en variabiliteit van de isolatoren onderstrepen. De Marine Mounts hebben bovendien onder maximale belasting een eigenfrequentie van slechts 7,8 Hz.

Typische toepassingen zijn scheepsmotoren, dieselgeneratoren en andere apparaten voor energieopwekking.

CAD tekeningen

Product-downloads

Geen downloads voor dit product
CCFQ804012H
Ideaal voor mobiele toepassingen

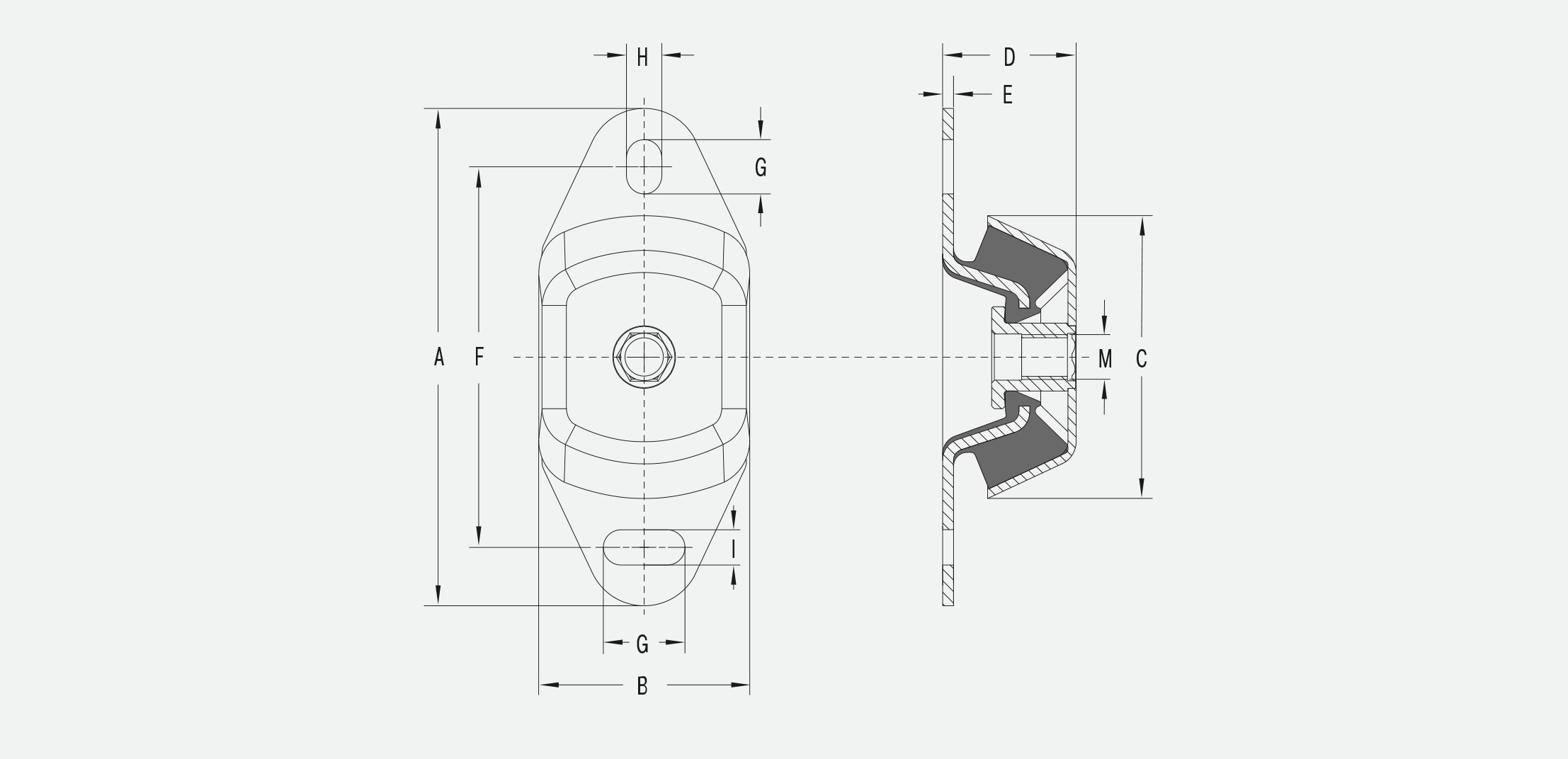

Afmetingen

CCFQ804012H
MM12 mm
A120 mm
B60 mm
C80 mm
D38 mm
E3 mm
F100 mm
G11 mm
H11 mm
I14 mm

Technische gegevens

Eigenfrequentie 7,7 Hz tot 12,3 Hz Hz

Belastingsbereik 39,2 kg tot 97,9 kg kg

Toegestane temperatuurbereik -40 °C tot +70 °C

Omgeving Bestand tegen UV-straling

Materiaal behuizing: verzinkt staal; isolatiemedium: Natuurrubber

Opmerking

Afscheurbestendig. Variabel inzetbaar. Lage eigenfrequentie.

Montageinstructie

Montage in alle richtingen mogelijk. Voor belastingen in duw-, druk- en trekrichting.

Op aanvraag

speciale uitvoeringen
