TYPESEnergieopname Nm/SlagSlag mmDynamische krachtopname min. NDynamische krachtopname max. N
VS-BA5A-105-FC25.000105167.000310.000
VS-BA5B-130-FC50.000130260.000500.000
VS-BA5C-FC68.000140350.000700.000
VS-BA5D-FC100.000160420.000820.000
VS-BA5E-FC150.000180650.0001.100.000

Visco-elastische stootdempers
VS-BA5B-130-FC

Energieopname 50.000 Nm/Slag
Slag 130 mm

De zelfinstellende visco-elastische stootdempers zijn ontworpen volgens het principe van hydrostatische compressie, die de functies van een stootdemper en een retourveer combineert. De voordelen van deze serie zijn de hoge dempingscoëfficiënten, de lage gevoeligheid voor temperatuurschommelingen en de verhoogde veiligheid door de geïntegreerde statische voorspanning.

CAD tekeningen

Product-downloads

Geen downloads voor dit product
VS-BA5B-130-FC

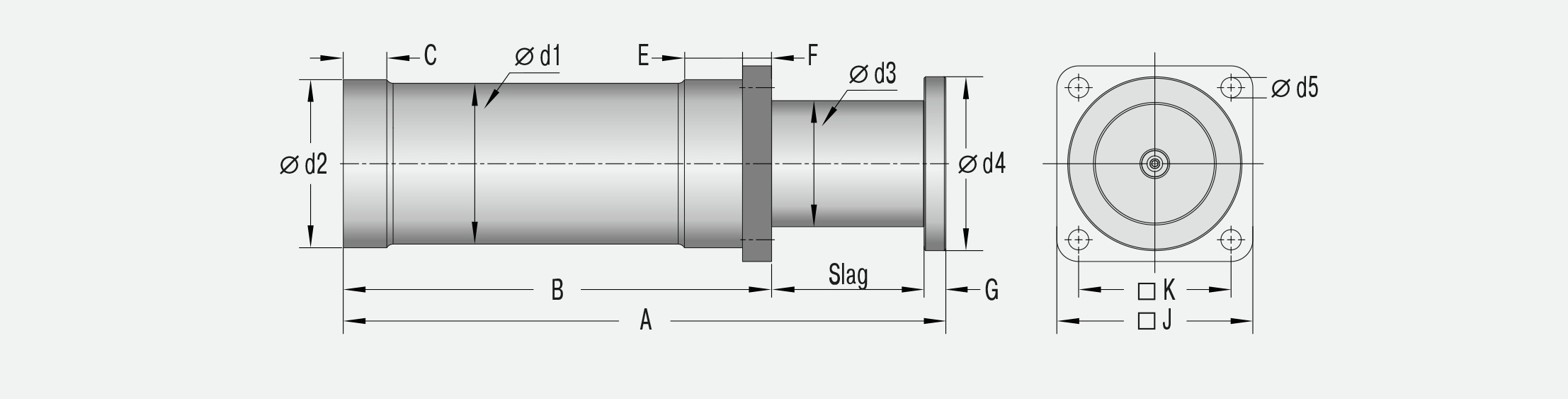

Afmetingen

VS-BA5B-130-FC
Slag130 mm
A500 mm
B395 mm
C39 mm
d1139 mm
d2142 mm
d3117 mm
d4140 mm
d515 mm
E60 mm
F30 mm
G15 mm
J155 mm
K125 mm

Technische gegevens

Energieopname 50.000 Nm/Slag

Slag 130 mm

Dynamische krachtopname max. 500.000 N

Dynamische krachtopname min. 260.000 N

Statische krachtopname max. 290.000 N

Botssnelheid 0,5 m/s tot 5 m/s. Andere snelheden op aanvraag.

Toegestane temperatuurbereik -20 °C tot +50 °C. Hogere en lagere temperaturen op aanvraag.

Vaste aanslag ingebouwd

Materiaal behuizing, stootkop: staal grijs gelakt; zuigerstang: verzinkt staal

Dempingsmedium Visco-elastische vloeistof

Opmerking

Op kruipsnelheid kan de demper ingeschoven worden. Er wordt geen stuwdruk opgebouwd en er ontstaat geen remeffect.

Op aanvraag

speciale uitvoeringen
