TYPES	Energieopname Nm/Slag	Slag mm
SDP120-100EU-F	64.000	100
SDP120-200EU-F	127.000	200
SDP120-400EU-F	236.000	400
SDP120-600EU-F	300.000	600
SDP120-800EU-F	327.000	800
SDP120-1000EU-F	364.000	1.000
SDP120-1200EU-F	436.000	1.200

Veiligheidsstootdempers
SDP120-1000EU-F

Hoge retourkrachten door gasreservoir

Kraaninstallaties, geoptimaliseerde karakteristiek
Energieopname 364.000 Nm/Slag
Slag 1.000 mm

Betrouwbaar: de noodstoppers uit de grote productfamilie SDP63 tot SDP160 beschikken over binnenliggende systeemafdichtingen. Zelfs vuil of beschadigingen aan de zuigerstang leiden niet tot lekkages of uitval. Dankzij de gecomprimeerde gasreservoirs zijn retourkrachten tot 100 kN haalbaar, waardoor bijv. toepassingen in kraaninstallaties met meerdere bruggen veiliger worden. Ook het demperelement en de robuuste, ruim bemeten geleidingen zijn ontwikkeld voor zware belastingen.

Zoals bij alle ACE veiligheidsstootdempers wordt de (dempings)karakteristiek van elke afzonderlijke demper individueel aan de betreffende toepassing aangepast.

ACE Stoßdämpfer GmbH - foto - SDP120EU-F Flens voorzijde

€ --,--

Lijstprijs excl. BTW

excl. verzending

Op aanvraag (Momenteel niet op voorraad. U wordt zo snel mogelijk na controle van uw aanvraag op de hoogte gebracht van de beschikbaarheid.)

CAD tekeningen

SDP120-1000EU-F

Kraaninstallaties, geoptimaliseerde karakteristiek

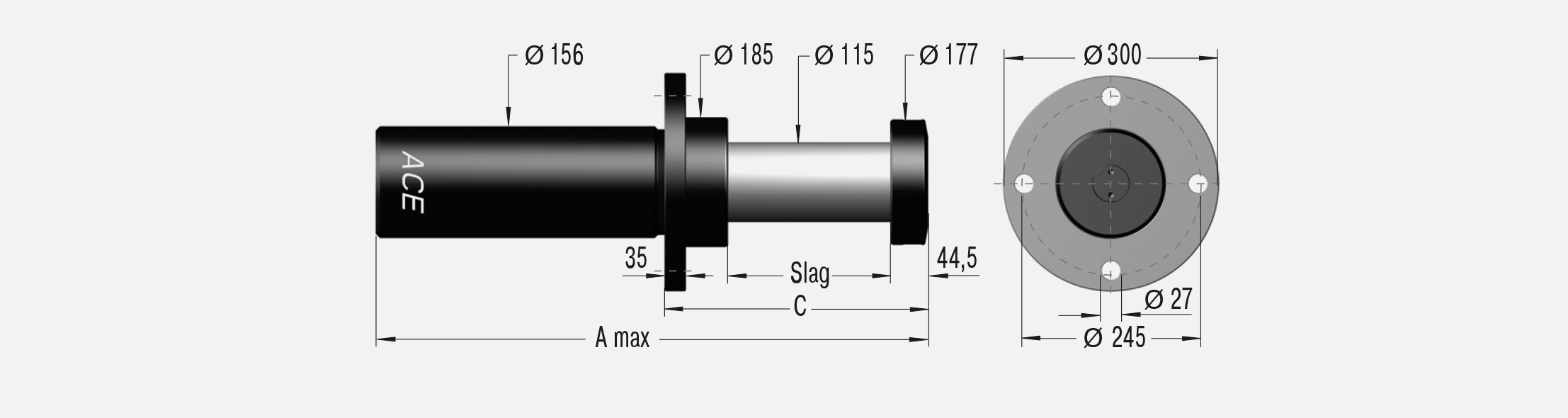

Afmetingen

Slag	1.000 mm
A max.	3.020 mm
C	1.155 mm

Technische gegevens

Energieopname 364.000 Nm/Slag

Reactiekracht 400.000 N

Veerkracht min. 5.600 N

Veerkracht max. 75.000 N

R
Hoekafwijking max. 0,7 °

Botssnelheid 0,5 m/s tot 4,6 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik -20 °C tot +60 °C. Hogere en lagere temperaturen op aanvraag.

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

Materiaal behuizing: gelakt staal; stootkop: staal; holle zuigerstang: hardverchroomd staal

Dempingsmedium HLP 46

Vuldruk ca. 5 bar. Retourslag dankzij geïntegreerd stikstof-gasreservoir.

Opmerking

Op kruipsnelheid kan de demper ingeschoven worden. Er wordt geen stuwdruk opgebouwd en er ontstaat geen remeffect.

Op aanvraag

speciale olie, speciale flenzen, speciale corrosiebescherming enz.

SDP120-1000EU-F

Kraaninstallaties, geoptimaliseerde karakteristiek

Toepassingsvoorbeelden

Veiligheidsstootdempers - SDP63 tot SDP160

Stootdemping voor sluisdeuren

Bij het navigeren in Nederlandse riviersluizen moest het uitdrukkelijk mogelijk worden gemaakt veilig op de sluisdeuren af te varen. Voor dit doel ontwikkelde ACE op basis van bestaande SDP veiligheidsstootdempers nieuwe speciale dempers met een g...

Toepassingsgebieden

automatische magazijnen
zwaarlasttoepassingen

Of het nu gaat om kranen of machines in zware toepassingen, bijv. in de metaalindustrie of mijnbouw, deze krachtige veiligheidsschokdempers beschermen constructies betrouwbaar tegen dure storingen.
