TYPES	Slag mm	L ingeschoven mm	Trekkracht max. N
GZ-15-20-V4A	20	87	150
GZ-15-40-V4A	40	107	150
GZ-15-50-V4A	50	117	150
GZ-15-60-V4A	60	127	150
GZ-15-80-V4A	80	147	150
GZ-15-100-V4A	100	167	150
GZ-15-120-V4A	120	187	150
GZ-15-150-V4A	150	217	150

Industrie-Gastrekveren
GZ-15-100-V4A

Zeer lage progressie, FDA-gecertificeerd

Ventieltechniek, RVS
Trekkracht max. 150 N
Slag 100 mm

Glanzende prestaties, bij weinig ruimte: voor speciale toepassingen, bijv. in ruwe omgevingen of bij weinig ruimte, rondt het brede spectrum van de ACE industrie-gastrekveren van roestvrij staal met buisdiameters van 15 mm tot 40 mm het omvangrijke assortiment aan ACE industrie-gastrekveren met ventiel af.

Deze hoogwaardige uitvoering is roestvrij en vergeleken met de standaard gastrekveer beter bestand tegen omgevingsinvloeden. Ook deze roestvrijstalen gasveren hebben een aantrekkelijk design, een lange levensduur en zijn op aanvraag verkrijgbaar in veel slaglengtes en met talrijke mogelijke trekkrachten, in combinatie met passend roestvrijstalen toebehoren.

ACE Easy Sizing Grootte of type onbekend? Berekenen!

€ 414,74

Lijstprijs excl. BTW

excl. verzending

Op voorraad (Levertijd 1-3 dagen)

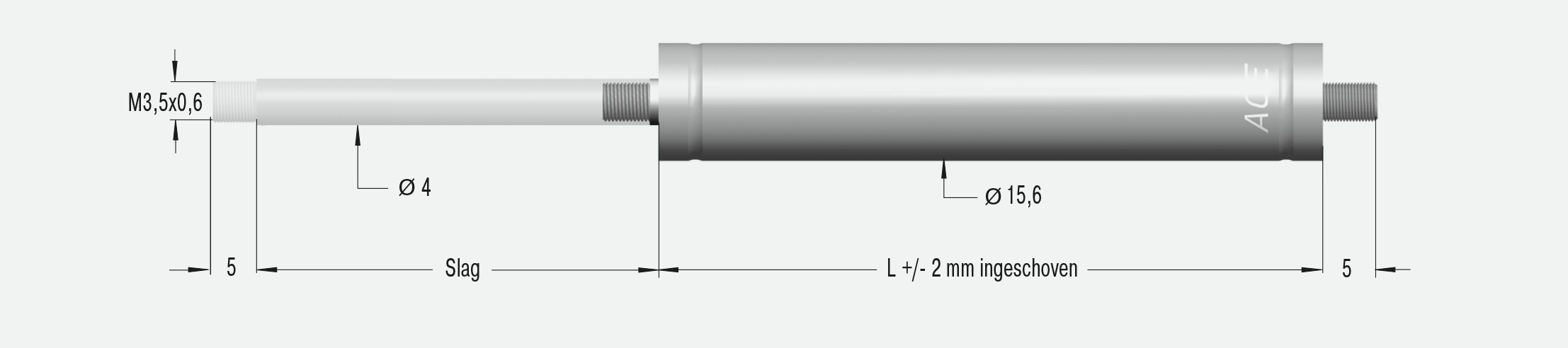

CAD tekeningen

GZ-15-100-V4A

Ventieltechniek, RVS

Afmetingen

Slag	100 mm
L ingeschoven	167 mm

Technische gegevens

Trekkracht max. 150 N

Trekkracht 50 N tot 150 N (stang compleet uitgeschoven tot 182 N)

Zuigerstangdiameter Ø 4 mm

Progressie ca. 11 % tot 21 %

Levensduur ca. 2.000 m

Toegestane temperatuurbereik -20 °C tot +80 °C

Materiaal behuizing, zuigerstang, bevestigingen: RVS (1.4404/1.4571, AISI 316L/316Ti)

Vulmedium stikstof

Inbouwpositie met zuigerstang naar boven wijzend monteren

Einddemping zonder demping. Voor de einddemping dempingsmateriaal (bijv. TUBUS of SLAB) gebruiken.

Vaste aanslag externe vaste aanslag aan het einde van de slag voorzien

Bevestigingen

De bevestigingen zijn willekeurig te combineren en moeten indien nodig tijdens de inbouw tegen verdraaiing beveiligd worden.

Op aanvraag

speciale olie en andere speciale uitvoeringen evenals overig toebehoren leverbaar. Gastrekveren ook met einddemping verkrijgbaar. Meer gastrekveren van RVS316 verkrijgbaar.
