Veiligheidsklemsystemen voor railconstructies op draaibanken

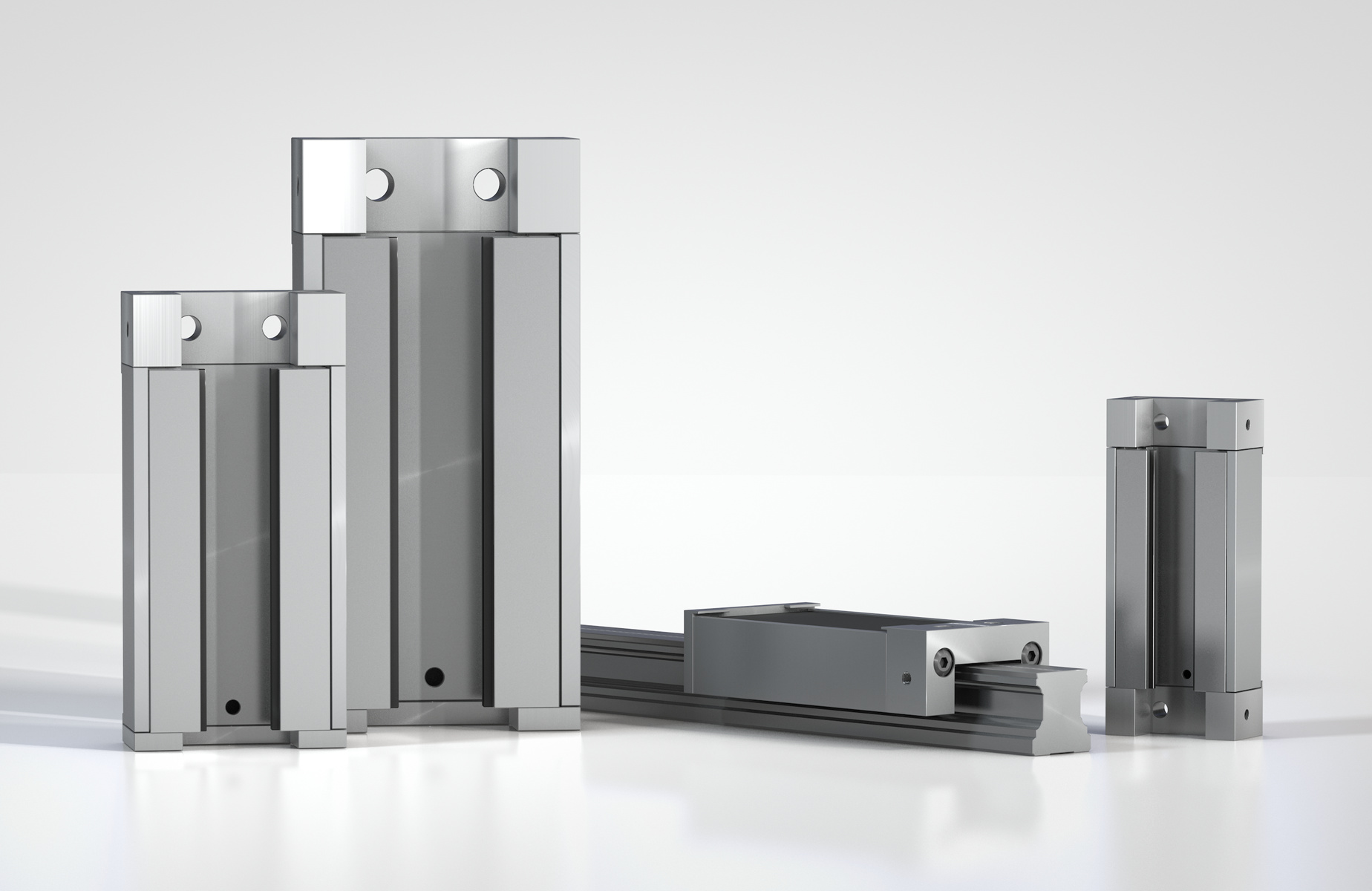

KlemelementenLOCKED SL

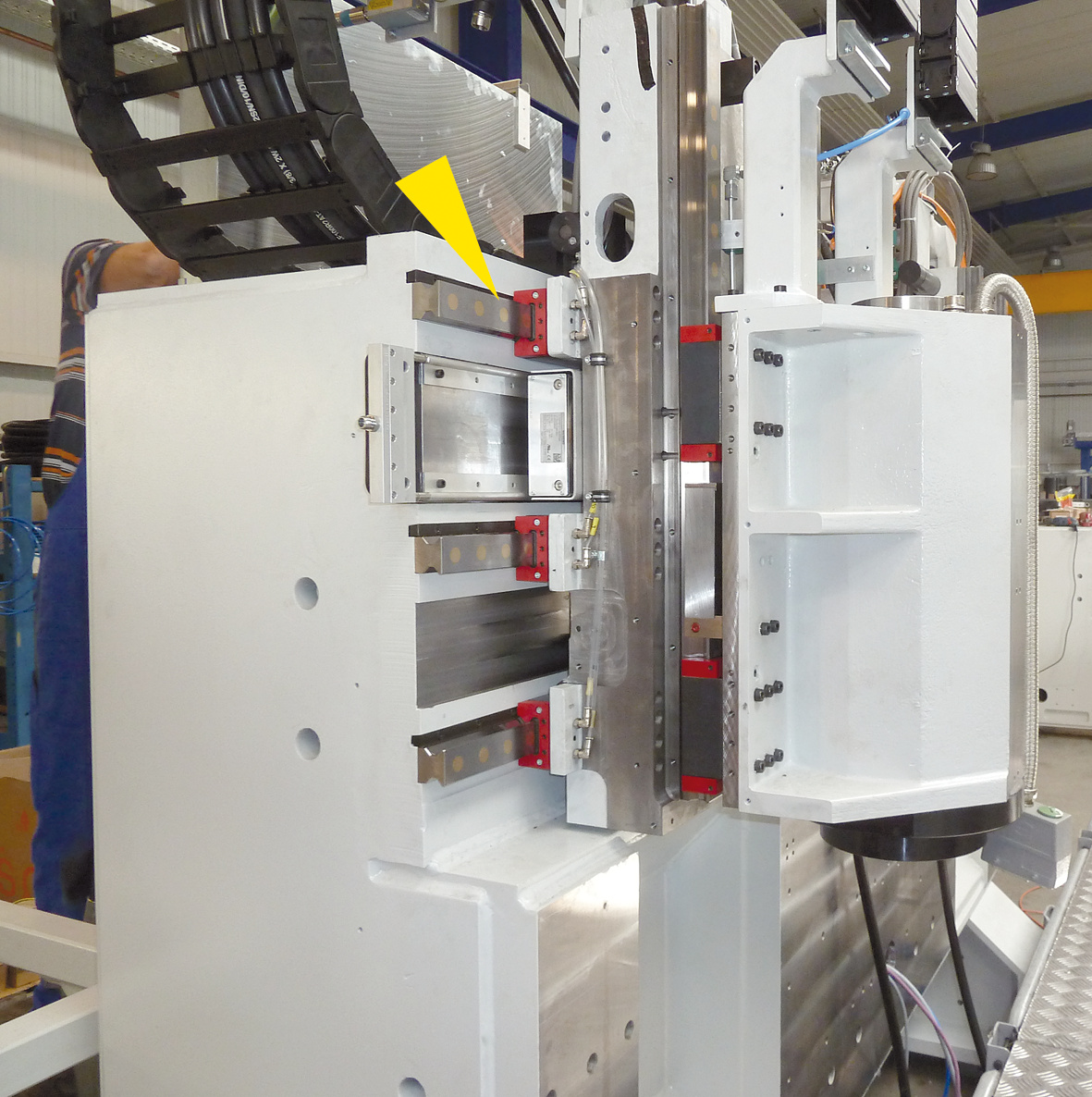

Klem- en veiligheidselementen van ACE houden assen in de speciale draaibank rotsvast op hun plaats en zorgen ervoor dat de eerder vastgelegde standen in zowel horizontale als verticale richting gehandhaafd blijven Copyright: RASOMA Werkzeugmaschinen GmbH, 04720 Döbeln, Duitsland
Klemelementen LOCKED SL
Klem- en veiligheidselementen van ACE houden assen in de speciale draaibank rotsvast op hun plaats en zorgen ervoor dat de eerder vastgelegde standen in zowel horizontale als verticale richting gehandhaafd blijven Copyright: RASOMA Werkzeugmaschinen GmbH, 04720 Döbeln, Duitsland
Klem- en veiligheidselementen van ACE houden de assen in speciale draaibanken rotsvast en zetten vooraf bepaalde posities horizontaal en verticaal vast
Om de bewerkingspositie van een speciale draaibank in zowel horizontale als verticale richting te fixeren voor het uitvoeren van bewerkingen, zijn er in dit geval ACE LOCKED-SL-elementen ingebouwd. Bovendien voorkomen deze elementen dat de machine bij een storing in verticale richting omlaag beweegt. De gebruikte types van de SL-serie hebben niet alleen de juiste spoorbreedte en een zeer hoge procesklemkracht van tot wel 10.000 N, maar kunnen dezelfde kracht ook opbrengen om te functioneren als noodstop. Dit is te danken aan de speciaal voor dit doel geïntegreerde remschoenen van slijtvast sintermetaal.
