Dempingstechniek
Basistypes
TYPESEnergieopname Nm/SlagEnergieopname noodstop Nm/SlagSlag max. mm
TR30-15H2,75,715
TR39-19H6,018,019
TR45-23H8,724,023
TR52-32H11,720,032
TR64-41H25,046,041
TR68-37H66,598,037
TR79-42H81,5106,042
TR86-45H124,0206,045
TR87-46H158,0261,046
TR95-50H228,0342,050
TR102-56H290,0427,056

Structuurdempers
TR68-37H

Compacte bouwvorm bij zachte vertraging en hoge krachtopname

Radiaal dempend, harde versie
Energieopname 66,5 Nm/Slag
Slag max. 37 mm

Harder materiaal voor een hogere energieopname: de onderhoudsvrije structuurdempers uit de TR-H-serie zijn dankzij de inbegrepen speciale schroef meteen montageklaar en worden, net als het basismodel TR radiaal belast. Ze vertragen bij bijna identieke afmetingen eveneens lang en zacht. De hardere co-polyester elastomeermix leidt bij deze modellen tot een duidelijk hogere energieopname van 2,7 Nm tot 427 Nm.

De TR-H-productfamilie is met afmetingen van Ø 30 mm t/m Ø 102 mm plaatsbesparend. Hij vult de TUBUS serie aan tussen de progressieve TR- en de bijna lineaire TS-modellen. Gebruikers hebben daardoor de beschikking over een individueel, kiesbaar breed overlappend bereik van de karakteristiek binnen de ACE TUBUS-familie.
TR68-37H
Radiaal dempend, harde versie

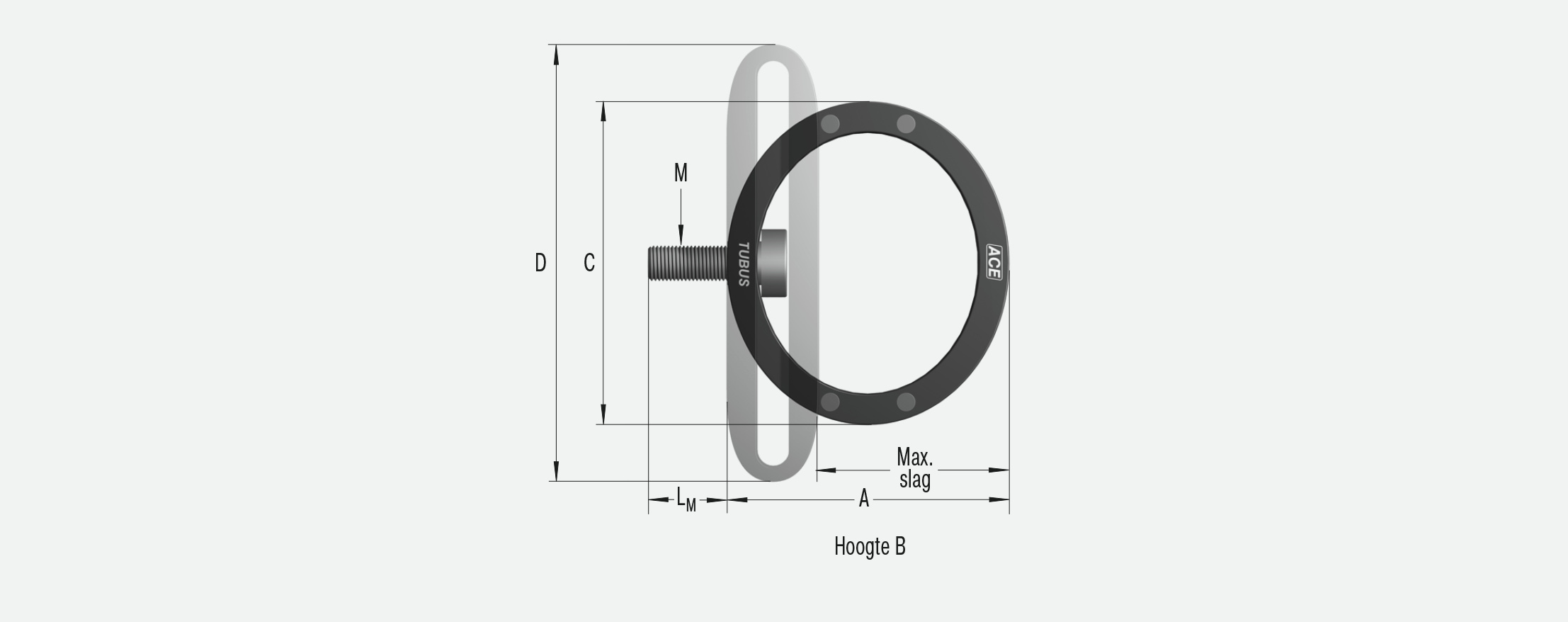

Afmetingen

TR68-37H
Slag max.37 mm
A56 mm
B46 mm
C68 mm
D88 mm
MM5 mm
LM5 mm

Technische gegevens

Energieopname 66,5 Nm/Slag

Energieopname noodstop 98,0 Nm/Slag

Energieabsorptie 39 % tot 62 %

Dynamische krachtopname 550 N tot 21.200 N

Toegestane temperatuurbereik -40 °C tot +90 °C

Bouwgrootte 30 mm tot 102 mm

Inbouwpositie willekeurig

Materiaalhardheid Shore 55D Shore

Materiaal structuurlichaam: co-polyester elastomeer

Omgeving bestand tegen microben, zeewater, chemicaliën en met zéér goede UV- en ozonresistentie. Géén wateropname en géén opzwelling.

Botssnelheid tot max. 5 m/s

Aandraaimoment max. M5: 3 Nm
M6: 6 Nm
M8: 20 Nm

Opmerking

Geschikt voor noodstop- en duurtoepassingen. Neem bij toepassingen onder voorspanning en bij verhoogde temperaturen contact op met ACE.

Veiligheidsinstructie

bevestigingsschroef extra met Loctite borgen

Op aanvraag

speciale slagen, karakteristieken, veerconstanten, bouwgroottes en materialen leverbaar

Algemene informatie over de bestelaanvraag

Toepassingsvoorbeelden

Structuurdempers - TUBUS TR-H
Voor de tweede generatie van hun unieke, want opvouwbare en driewielige e-scooter hebben de ingenieurs van scuddy GmbH & Co. KG gestreefd naar nog meer individuele demping dan het vorige model. Deze elektrische scooter maakt al gebruik van onze...
Structuurdempers - TUBUS TR-H
De universele machine van Metallatelier GmbH wordt gebruikt voor het automatisch sluiten van flessen in verschillende afmetingen die zijn gevuld met ontsmettingsmiddel. De engineers waren op zoek naar voordelige aanslagdempers die stroomloos...

Toepassingsgebieden

  • meubelindustrie
  • sportapparaten
  • lineaire sleden
  • pneumatische cilinders
  • hanteringsmodules
  • machines en installaties
  • stapelinstallaties
  • elektromechanische aandrijvingen
  • transportinstallaties
  • dokinstallaties in de scheepsbouw
De TUBUS TR-H is eveneens geschikt als einddemping in lineaire assen, in de werktuigbouw en in werktuigmachines, in hydraulische, pneumatische en handlingmachines en in andere toepassingen.
×
