Rubber-metaal-isolatoren
CFBMS22010524M
Zwaarlastlagers voor lage frequenties
Eigenfrequentie 3,7 Hz tot 5,9 Hz
Belastingsbereik 1.386,8 kg tot 3.467 kg
Voor goede stabiliteit in zware omstandigheden: deze potelementen beschermen zelfs in moeilijke omgevingen. Dit wordt bereikt door de ideale absorptie van axiale spanningen en de daarmee gepaard gaande beperking van zijdelingse vervormingen. Soft Bell mounts zijn afscheurzeker en daardoor zeer geschikt voor toepassingen met hoge veiligheidseisen.
Naast diverse rubbercompounds zijn ze bij ACE ook verkrijgbaar in roestvaststalen uitvoeringen. Ze zijn ontworpen voor een temperatuurbereik van -40 °C tot 70 °C en kunnen in alle posities worden gemonteerd, hetgeen betekent dat ze kunnen worden gebruikt in schuif-, duw- en trekrichting.
De Soft Bell Mounts van ACE houden schadelijke trillingen uit de buurt van, vooral, generatoren, motoren en systemen die met een frequentie van ongeveer 25 Hz draaien. Dit maakt ze ideaal voor pompen en stroomgeneratoren.
Naast diverse rubbercompounds zijn ze bij ACE ook verkrijgbaar in roestvaststalen uitvoeringen. Ze zijn ontworpen voor een temperatuurbereik van -40 °C tot 70 °C en kunnen in alle posities worden gemonteerd, hetgeen betekent dat ze kunnen worden gebruikt in schuif-, duw- en trekrichting.
De Soft Bell Mounts van ACE houden schadelijke trillingen uit de buurt van, vooral, generatoren, motoren en systemen die met een frequentie van ongeveer 25 Hz draaien. Dit maakt ze ideaal voor pompen en stroomgeneratoren.
Rubber-metaal-isolatoren
CFBMS22010524M
Zwaarlastlagers voor lage frequenties
Eigenfrequentie 3,7 Hz tot 5,9 Hz
Belastingsbereik 1.386,8 kg tot 3.467 kg
Eigenfrequentie 3,7 Hz tot 5,9 Hz
Belastingsbereik 1.386,8 kg tot 3.467 kg
Lijstprijs excl. BTW
excl. verzending
CAD tekeningen
Product-downloads
Geen downloads voor dit product
CFBMS22010524M
Zwaarlastlagers voor lage frequenties

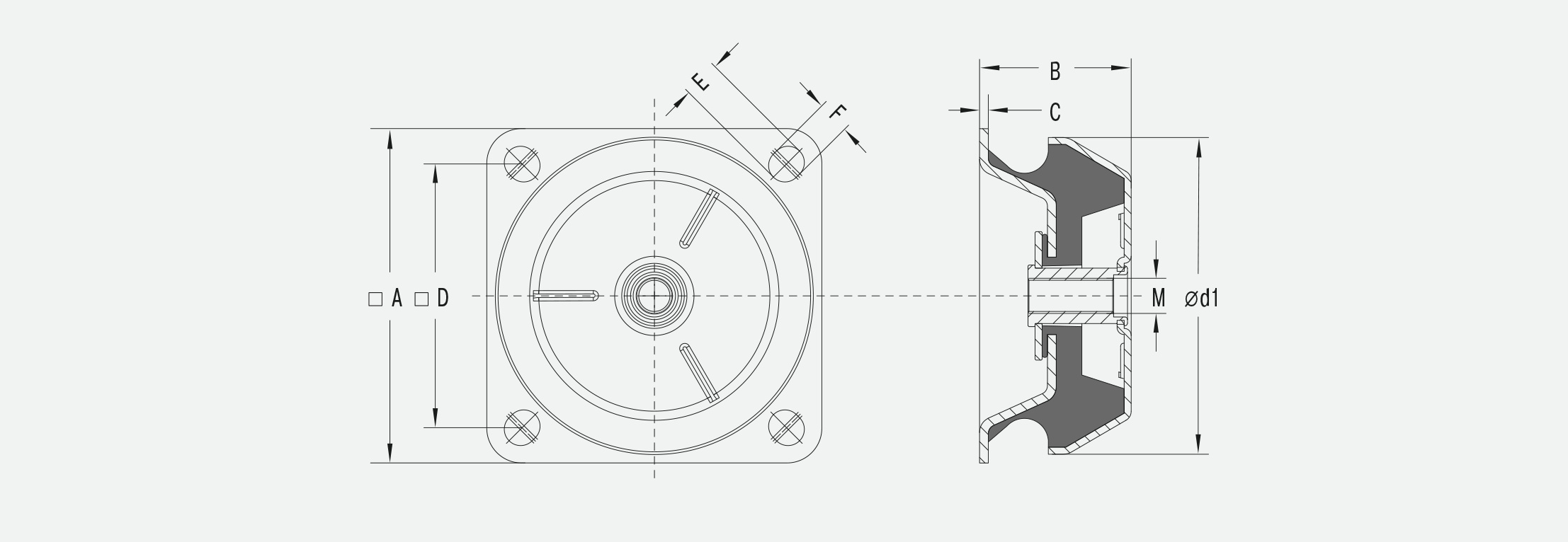

Afmetingen
| M | M24 mm |
| d1 | 220 mm |
| A | 220 mm |
| B | 105 mm |
| C | 4 mm |
| D | 180 mm |
| E | 20 mm |
| F | 17,5 mm |
Technische gegevens
Eigenfrequentie 3,7 Hz tot 5,9 Hz Hz Belastingsbereik 1.386,8 kg tot 3.467 kg kg Toegestane temperatuurbereik -40 °C tot +70 °C Omgeving bestand tegen UV-straling Materiaal behuizing: verzinkt staal; isolatiemedium: Natuurrubber | OpmerkingAfscheurbestendig MontageinstructieMontage in alle richtingen mogelijk. Voor belastingen in duw-, druk- en trekrichting. Op aanvraagOok in andere rubbercompounds leverbaar. Op aanvraag ook in roestvrij staal. |
