Rubber-metaal-isolatoren
FL-Q-3

Trillingen eenvoudig multidirectioneel isoleren

Snelbevestigingselementen

Twee onderdelen effectief van elkaar ontkoppelen: de snelbevestigingselementen uit de productfamilie Flex Locs zorgen als losmaakbare klinknagelverbinding eenvoudig voor trillings-, schok- en contactgeluidsisolatie. De verbindingselementen worden door metrische standaardschroeven van draadmaat M3 tot M8 vastgedraaid, waarbij ze zich net als klinknagels tussen voor- en klemzijde vastspannen. Bovendien kan de elastische FL door de schroefverbindingen in blinde gaten worden bevestigd om bijv. bekledingselementen met bestaande behuizingen te verbinden. Ze isoleren bovendien structuurresonanties tot 150 Hz. De bereikbare isolatiegraad ten opzichte van gangbare structuurtrillingen bedraagt maximaal 80 %.

De inzetgebieden omvatten aggregaten en machines, bekledingen, plaatmateriaal en flenzen, maar ook voorzetelementen aan gebouwen evenals transportvoorzieningen en bouwmachines.

CAD tekeningen

Product-downloads

Geen downloads voor dit product
FL-Q-3
Snelbevestigingselementen

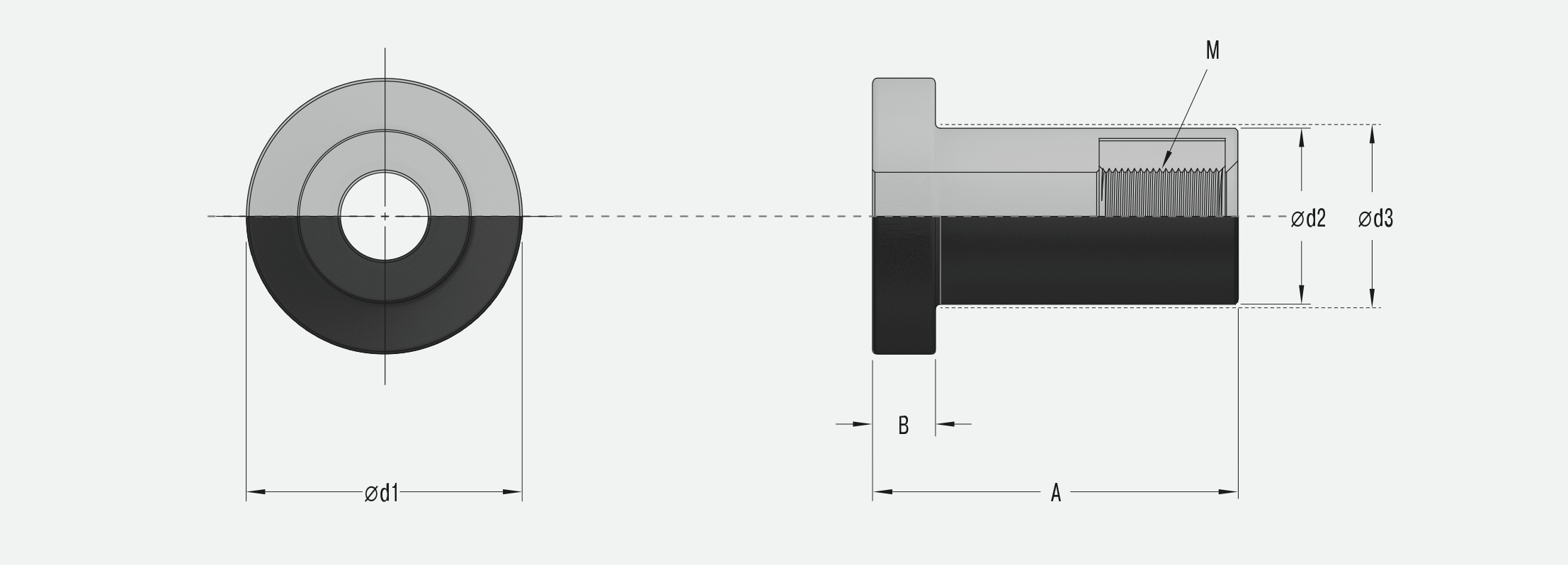

Afmetingen

FL-Q-3
MM3 mm
d19,0 mm
d26,7 mm
d37,2 +0/-0,3 mm
A11,5 +1/-0,5 mm
B2,5 +0,4/-0 mm

Technische gegevens

Toegestane temperatuurbereik -30 °C tot +80 °C

Omgeving bestand tegen olie en UV-straling

Materiaal behuizing, isolatiemedium: neopreen (chloropreenrubber)

Opmerking

Afscheurbestendig. Eenvoudig toe te passen. Efficiënte ontkoppeling van behuizingen. Geen speciaal gereedschap nodig. Contactgeluidsisolerend.

Op aanvraag

speciale uitvoeringen

Algemene informatie over de bestelaanvraag

Toepassingsvoorbeelden

Rubber-metaal-isolatoren - Flex Locs
De moderne snelbevestigingselementen van ACE hebben in dit geval een belangrijk voordeel ten opzichte van schroefverbindingen: dankzij het materiaal waarvan ze zijn gemaakt, zijn ze ongevoelig voor de meest uiteenlopende agressieve media,...
Rubber-metaal-isolatoren - Flex Locs
Om storende geluiden in een sauna uit te sluiten waarvan het water voor het opgieten uit een molenrad wordt gehaald, vertrouwt premiumfabrikant EOS Saunatechnik op rubber-metaal isolatoren van ACE. Tijdens de ontwikkelingsfase van de 'Mill Sauna'...

Toepassingsgebieden

  • aggregaten en machines
  • bekledingen, platen en flenzen
  • schakelkasten
  • gebouwen
  • voertuigen en transportindustrie
De inzetgebieden omvatten aggregaten en machines, bekledingen, plaatmateriaal en flenzen, maar ook voorzetelementen aan gebouwen evenals transportvoorzieningen en bouwmachines.
×
