LZ-P15-X

Gecertificeerde veiligheidsklemming

Asklemming voor Z-assen
Houdkracht 1.500 N

Innovatief en met BG-certificaat: de pneumatische klemelementen LOCKED LZ-P zijn speciaal ontwikkeld voor veilige, betrouwbare klemming op verticale resp. Z-assen. Dankzij het wigprincipe is het uitgesloten dat de as door de zwaartekracht gaat zakken. Hierbij worden de remwiggen bij het wegvallen van de druk aan beide zijden tegen de exact parallelle oppervlakken van de geleidingsrail gedrukt.

In eerste instantie zijn ze ontwikkeld voor rails van Bosch Rexroth in de afmetingen 15 mm en 25 mm en na omvangrijke tests kregen deze klemelementen een testcertificaat van de BG-beroepsvereniging. Verdere certificaten van andere railfabrikanten en bouwgrootten zijn in voorbereiding en komen binnenkort beschikbaar. Gebruikers bereiken houdkrachten van maximaal 2.500 N.

CAD tekeningen

Product-downloads

Geen downloads voor dit product
LZ-P15-X
Asklemming voor Z-assen

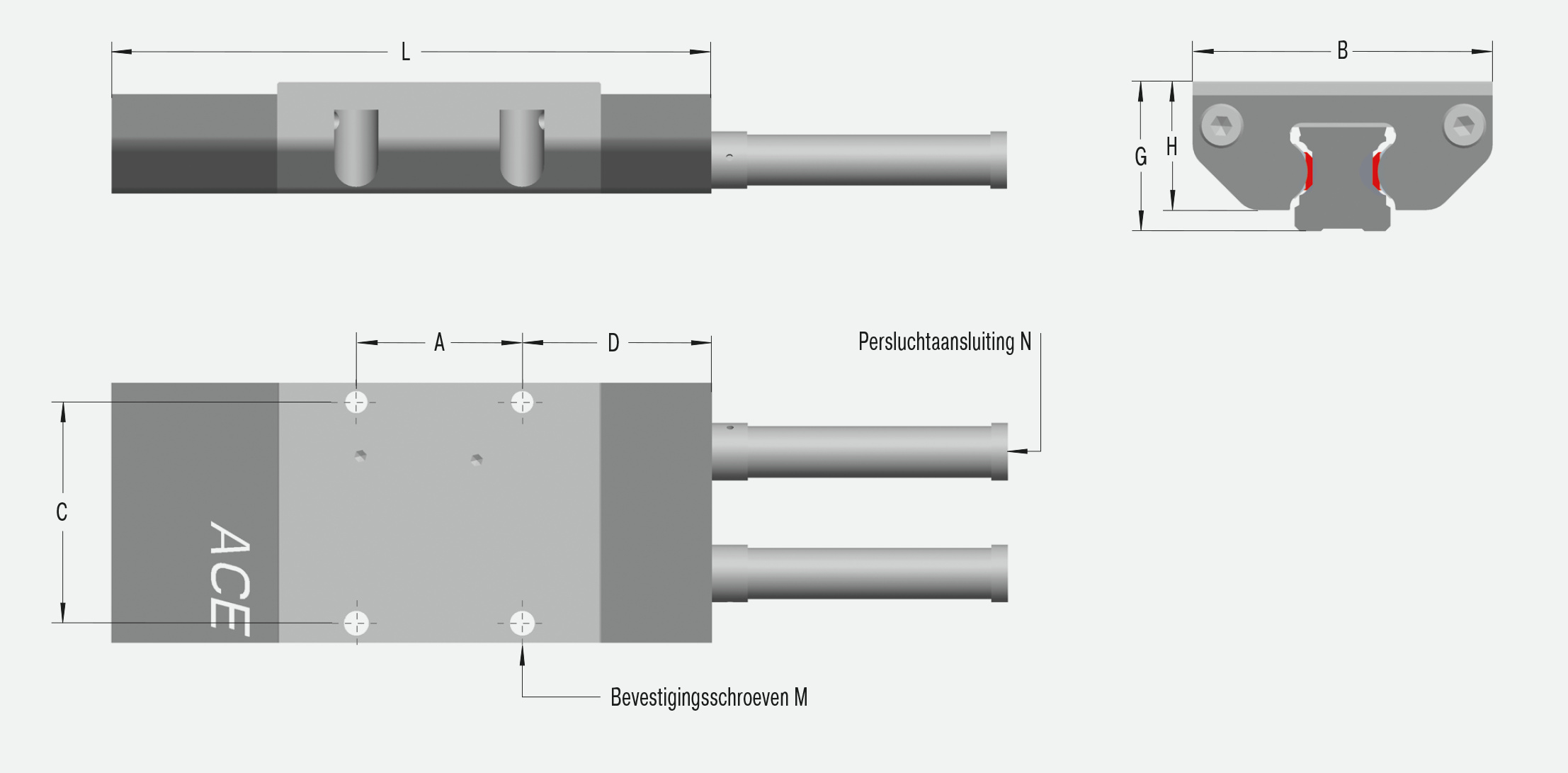

Afmetingen

LZ-P15-X
A30 mm
B47 mm
C40 mm
D34 mm
G24 mm
H20 mm
L108,5 mm
MM4 mm
NM3 mm

Technische gegevens

Houdkracht 1.500 N

Werkdruk 4,8 bar tot 8 bar bar

Railgrootte 15 mm en 25 mm Bosch Rexroth

Aantal klemmingen 1.000.000

Inbouwpositie verticaal

Werkrichting z-as in richting van de zwaartekracht

Materiaal behuizing: gereedschapsstaal; remcomponent: staal

Drukmedium gedroogde, gefilterde lucht

Toegestane temperatuurbereik 0 °C tot 60 °C
