Snelheidsregeling
Productfamilie
Basistypes
TYPESSlag mmDrukkracht min. NDrukkracht max. N
VC2515EUFT15303.500
VC2530EUFT30303.500
VC2555EUFT55353.500
VC2575EUFT75503.500
VC25100EUFT100603.500
VC25125EUFT125703.500

Voedingsregelaars
VC2555EUFT

Voor fijne afstelling van voedingssnelheden

Instelbaar
Drukkracht max. 3.500 N
Slag 55 mm

Precieze aanpassing aan elk toepassingsgebied: voedingsregelaars uit de productfamilie VC zijn ideaal voor de nauwkeurige instelling van constante voedingssnelheden. Daarvoor kan de olierem nauwkeurig worden afgesteld. De draad van de behuizing van dit gesloten hydraulische element zorgt voor een eenvoudige montage en kan ook voor het instellen van de voedingsweg dienen. Er zijn ook modellen met een gladde behuizing leverbaar.

Door verdringing van de hydraulische olie via de smooropening, ontstaat er een gelijkmatige voedingssnelheid. In de modellen tot 55 mm slag dient het uit de ACE stootdempers bekende, beproefde rolmembraan als dynamische afdichting, en tevens als volumecompensatie van de zuigerstang en voor de retourslag.

CAD tekeningen

Product-downloads

Geen downloads voor dit product
VC2555EUFT
Instelbaar

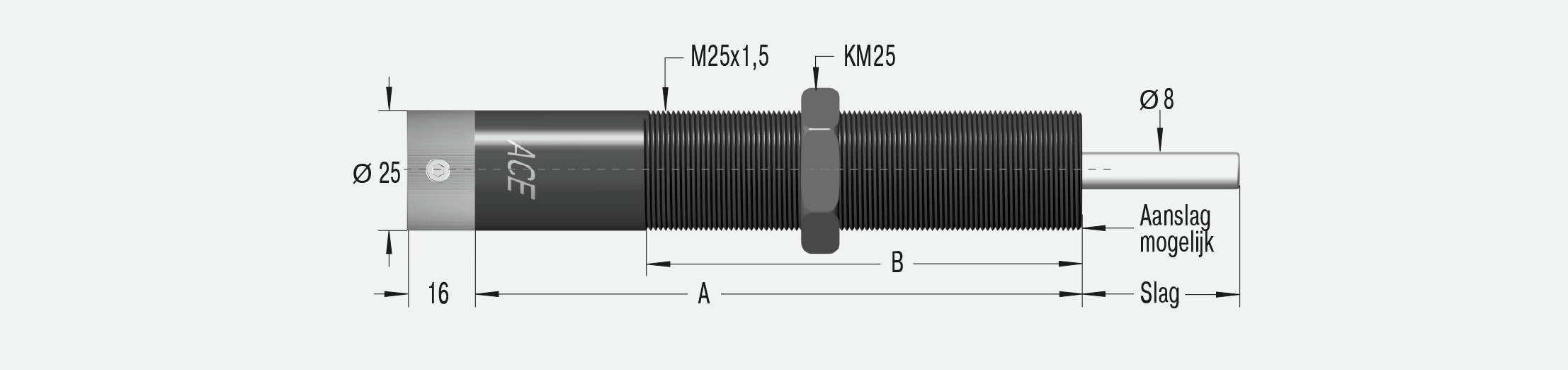

Afmetingen

VC2555EUFT
Slag55 mm
A209 mm
B130 mm
MM25x1,5 mm

Technische gegevens

Drukkracht min. 35 N

Drukkracht max. 3.500 N

Veerkracht min. 5 N

Veerkracht max. 40 N

Retourtijd 1,2 s

Hoekafwijking max. 2 °

Drukkracht 30 N tot 3.500 N N

Zuigerstangdiameter Ø 8 mm

Botssnelheid Bij v = 0,3 m/s max. toegestane energie: ca. 1 Nm tot 55 mm slag, ca. 2 Nm van 75 mm tot 125 mm slag. Bij hogere energie stootdemper voorschakelen. Hoge impactsnelheden vermijden.

Instelling nauwkeurig regelbaar

Vaste aanslag 1-1,5 mm aan beide zijden vóór einde slag voorzien

Dempingsmedium olie, temperatuurstabiel

Materiaal behuizing: aluminium zwart geëloxeerd; zuigerstang: hardverchroomd staal; toebehoren: gefosfateerd staal of tenifeer gehard

Inbouwpositie willekeurig

Toegestane temperatuurbereik 0 °C tot 60 °C

Opmerking

Op de zuigerstang kan, onafhankelijk van de inbouwpositie een stootkop PP600 gemonteerd worden.

Veiligheidsinstructie

Zuigerstang niet verdraaien; bij verdraaiing kan het rolmembraan scheuren. Vreemde deeltjes in de omgeving kunnen de afdichtingscomponenten beschadigen en tot een kortere standtijd leiden. Neem contact op met ACE voor een geschikte oplossing.

Op aanvraag

speciale uitvoeringen en speciale olie leverbaar

Algemene informatie over de bestelaanvraag

Toepassingsvoorbeelden

Voedingsregelaars - VC25
De speciale handbikes hebben al problemen met het nemen van bochten, als het heeft geregend. Om op ijs niet alleen op de rechte stukken snelheid te kunnen maken, heeft een Nederlander zijn speciale constructie verder ontwikkeld. Met gasveren kon...

Toepassingsgebieden

  • hanteringsmodules
  • lineaire sleden
  • automaten
  • transportinrichtingen
  • dempingsregeling
De voedingsregelaars uit de productfamilie VC worden gebruikt in industriële en automotive-toepassingen of in de machinebouw en de elektronica-industrie.
×
