Snelheidsregeling
TYPESSlag mmL uitgeschoven mmDrukkracht max. N
HBD-85-10010031350.000
HBD-85-15015041330.000
HBD-85-20020051320.000
HBD-85-30030071310.000
HBD-85-4004009136.500
HBD-85-5005001.1134.000
HBD-85-6006001.3133.000
HBD-85-7007001.5132.000

Hydraulische remcilinders
HBD-85-200

Regelen op het hoogste niveau

Instelbaar, zonder loze slag
Drukkracht max. 20.000 N
Slag 200 mm

Snelheidsregeling in beide richtingen: de hydraulische remcilinders uit de productfamilie HBD zijn in druk- en trekrichting onafhankelijk instelbaar. Deze onderhoudsvrije, montageklare en gesloten systemen komen daarom bij het instellen van in- en uitschuifsnelheden aan elke wens tegemoet. Ook omdat elke rem zonder loze slag werkt, waarbij de oliestroom zich over twee kommagleuf-instelsegmenten exact laat regelen.

De instelling kan in gemonteerde toestand uitgevoerd worden. Daarbij klikken de instelsegmenten in zes stappen vast. Voor kwaliteit en hoge standtijden staan de gecoate behuizing en de hardverchroomde zuigerstang garant. Het grote aantal bevestigingen vergemakkelijkt de montage en maakt deze high-end-remcilinder universeel inzetbaar.

CAD tekeningen

Product-downloads

Geen downloads voor dit product
HBD-85-200
Instelbaar, zonder loze slag

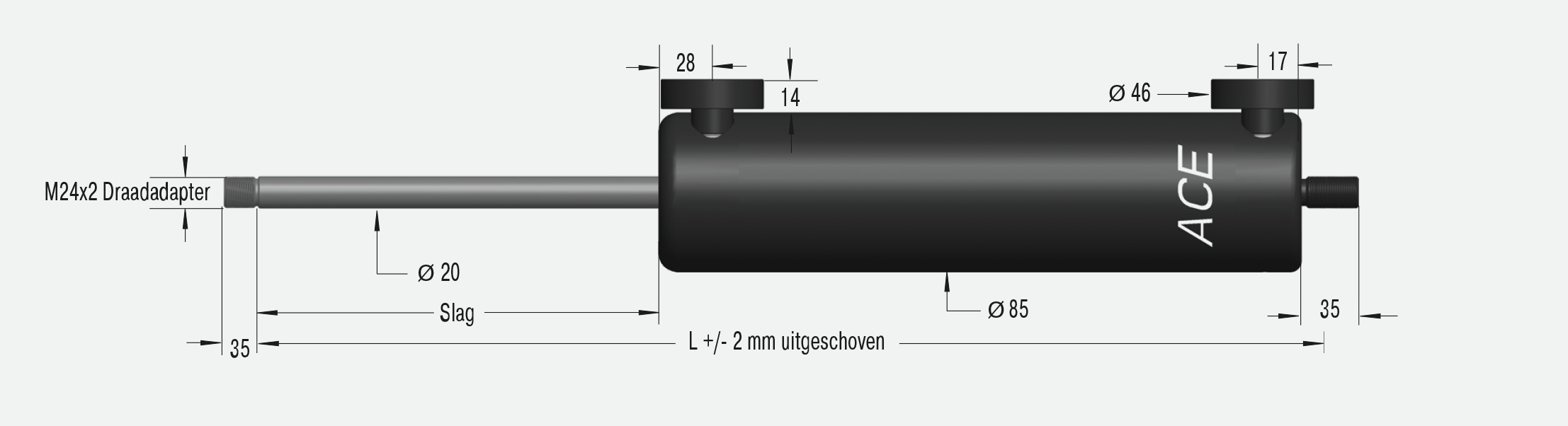

Afmetingen

HBD-85-200
Slag200 mm
L uitgeschoven513 mm

Technische gegevens

Drukkracht max. 20.000 N

Trekkracht max. 50.000 N

Cilinderbuisdiameter Ø 85 mm mm

Zuigerstangdiameter Ø 20 mm

Levensduur ca. 10.000 m

Toegestane temperatuurbereik 0 °C tot 65 °C

Instelling traploos regelbaar

Vaste aanslag externe vaste aanslagen 2 mm tot 3 mm vóór het einde van de slag voorzien

Dempingsmedium olie

Materiaal behuizing: gecoat staal; zuigerstang: hardverchroomd staal; bevestigingen: verzinkt staal

Inbouwpositie willekeurig

Opmerking

bij langere stilstandtijden verhoogd losbreekmoment. Een draadadapter voor zuigerstang M16 naar M24 is inbegrepen.

Bevestigingen

De bevestigingen zijn willekeurig te combineren en moeten indien nodig tijdens de inbouw tegen verdraaiing beveiligd worden.

Op aanvraag

speciale olie en andere speciale uitvoeringen evenals overig toebehoren leverbaar
